Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 126 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

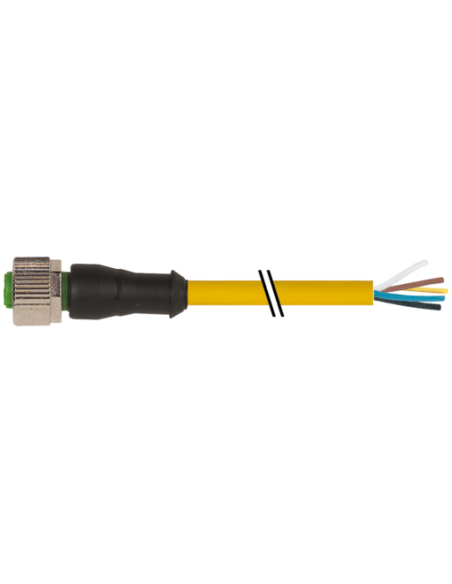

Złącze M12 5-pinowe żeńskie proste z kablem PUR 20 m – Kod produktu 7000-12241-1262000
Złącze M12 typu żeńskiego, proste, 5-pinowe, o kodowaniu A, to uniwersalny i trwały element złączny stosowany w aplikacjach przemysłowych, automatyce oraz systemach sterowania maszyn. Dzięki wysokiej odporności na czynniki zewnętrzne oraz długiemu przewodowi, podnosi bezpieczeństwo i niezawodność instalacji.
Wytrzymałość i bezpieczeństwo połączenia M12 w zastosowaniach przemysłowych
Złącze zostało wyposażone w obudowę z wytrzymałego tworzywa sztucznego, które charakteryzuje się bardzo dobrą odpornością chemiczną i na oleje. Kabel z płaszczem PUR gwarantuje podwyższoną wytrzymałość mechaniczną oraz odporność na ścieranie i uszkodzenia. Złącze uzyskało wysokie stopnie ochrony: IP65, IP66K oraz IP67, co pozwala na jego użytkowanie w środowisku o podwyższonej wilgotności, zapyleniu oraz w miejscach narażonych na kontakt z płynami technologicznymi.
Typowe zastosowania złącz M12 w automatyce i robotyce
Złącza M12 o kodowaniu A są szeroko wykorzystywane w budowie maszyn, automatyce przemysłowej, systemach czujnikowych, napędach oraz liniach produkcyjnych. Dzięki kablowi o długości 20 m możliwy jest montaż nawet w rozproszonych instalacjach, gdzie istotny jest dystans między urządzeniami.
- Automatyka przemysłowa – czujniki, siłowniki, systemy bezpieczeństwa
- Robotyka – połączenia systemów sterowania i zasilania
- Technika transportowa i magazynowa – integracja elementów systemów przenośników
- Linie produkcyjne i montażowe – łatwe łączenie urządzeń na dużych odległościach
Kluczowe zalety złącza M12 7000-12241-1262000
- 5-pinowe złącze M12 zapewnia uniwersalne połączenie sygnałów i zasilania
- Obudowa z tworzywa sztucznego odpornego na działanie środków chemicznych i olejów
- Pozłacane styki – niezawodny przesył sygnału, mniejsze opory stykowe
- Długi kabel 20 m pozwala na elastyczne prowadzenie instalacji bez dodatkowych przedłużaczy
- PUR-owy płaszcz kabla – wysoka odporność na uszkodzenia mechaniczne i czynniki atmosferyczne
- Stopień ochrony IP65, IP66K, IP67 – pełna szczelność oraz zabezpieczenie przed kurzem i wodą
- Spełnienie normy DIN EN 61076-2-101 (M12) – pełna kompatybilność ze standardowymi systemami przemysłowymi
- Prąd na styk do 4 A – odpowiedni do zasilania i transmisji sygnałów
Warianty montażowe i wygodne podłączenie – złącze M12 z wolnym końcem przewodu
Złącze M12 posiada prosty kabel z wolnym końcem — umożliwia dowolną konfekcję i podłączenie bezpośrednio do szaf sterowniczych lub urządzeń według indywidualnych potrzeb instalacji. Dzięki przykręcanej konstrukcji gwintowanej M12 x 1, złącze jest łatwe w montażu. Kolory przewodów: brązowy, biały, niebieski, czarny, szary – zgodnie ze standardem przemysłowym, ułatwiają szybkie i bezbłędne podłączenie.
Złącze M12 – trwałość potwierdzona normami i certyfikatami
Wytrzymałość mechaniczna, odporność na zanieczyszczenia (stopień 3), szeroki zakres temperatur pracy (-40°C do +90°C dla kabla) oraz certyfikaty (cURus) zapewniają długotrwałą, niezawodną pracę nawet w bardzo wymagających warunkach.
