Żeński proste
M12, 8-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

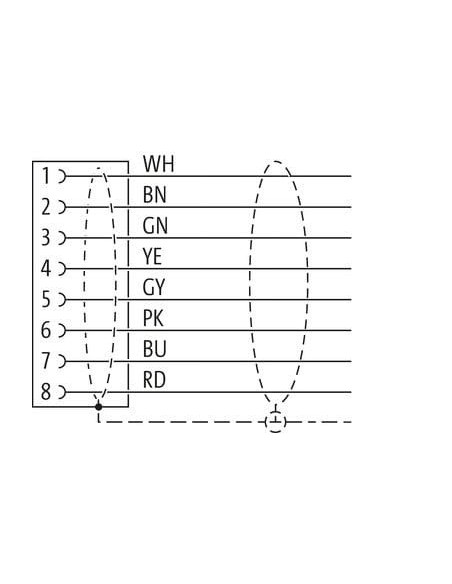

| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
General data | Cable
| Identyfikacja przewodu | 286 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPU |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
| Rezystancja izolacji | 10 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor M12 żeński prosty z wolnym kablem 8-pin, 10m - 7000-17121-2861000
Konektor M12 żeński, prosty z wolnym końcem kabla to rozwiązanie stworzone z myślą o wytrzymałych i niezawodnych połączeniach elektrycznych w środowisku przemysłowym. Wersja o długości kabla 10 metrów, ekranowana, wyposażona w 8 pozłacanych pinów, zapewnia obsługę najbardziej wymagających aplikacji automatyki, sterowania oraz transmisji sygnałów.
Zastosowanie konektora M12 żeńskiego prostego
Konektory M12 są standardem w instalacjach przemysłowych. Wersja 8-pinowa, kodowana typu A, doskonale sprawdza się w połączeniach czujników, siłowników, systemów transmisji danych i sygnałów oraz w rozbudowanych aplikacjach automatyki. Wytrzymała konstrukcja i wysoka klasa ochrony IP65/IP66K/IP67 umożliwiają zastosowanie złącza w trudnych warunkach, również w obecności wody, pyłu, olejów czy chemikaliów.
Najważniejsze cechy konektora M12 z kablem
- 8-pinowa konstrukcja umożliwia jednoczesną transmisję wielu sygnałów lub zasilania.
- Kodowanie typu A znacznie minimalizuje ryzyko błędnego podłączenia w instalacjach automatyki.
- Kabel ekranowany z oplotem miedzianym chroni przed zakłóceniami elektromagnetycznymi.
- Obudowa z wysokiej jakości tworzywa sztucznego oraz komponenty cynkowe i niklowane gwarantują odporność mechaniczną oraz na korozję.
- Długi przewód (10 m) pozwala na wygodną integrację nawet w rozległych systemach maszynowych lub szafach sterowniczych.
- Odporność na chemikalia, oleje i płomień (zgodnie z normami IEC 60332-2-2, UL 1581).
- Brak podświetlenia LED minimalizuje ryzyko ingerencji i ułatwia utrzymanie czystości w strefach przemysłowych.
Typowe zastosowania konektora M12 żeńskiego z wolnym kablem
- Automatyka przemysłowa – łączenie czujników, siłowników i modułów I/O
- Budowa maszyn i linii produkcyjnych
- Systemy transportowe i magazynowe
- Robotyka, systemy mechatroniczne
- Przemysł spożywczy i chemiczny – odporność na oleje i chemikalia
- Szafy sterownicze i panele operatorskie
Dlaczego warto wybrać konektor M12 żeński prosty z wolnym kablem?
Dzięki wysokiej odporności na warunki przemysłowe oraz elastyczności w doborze długości kabla, konektor M12 umożliwia szybki i pewny montaż nawet w trudno dostępnych miejscach. Standard złącza DIN EN 61076-2-101 (M12) zapewnia szeroką kompatybilność, łatwość montażu i bezpieczeństwo połączenia. Projekt z wolnym końcem kabla pozwala na indywidualną integrację w rozmaitych systemach oraz dopasowanie do konkretnych potrzeb instalacyjnych.
Budowa i warunki pracy konektora M12 z kablem
- Obudowa M12 z gwintem M12 x 1, średnica zewnętrzna 15,5 mm, długość wtyku 44 mm
- Pozłacane styki kontaktowe wykonane ze stopu miedzi
- Materiał kabla: PUR/TPU, szara izolacja, bez halogenów, bezołowiowy
- Przewody o przekroju 0,25 mm², 8 żył (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony)
- Zakres temperatury pracy: od -25°C do +85°C (stały: do -40°C/+90°C)
- Maksymalne napięcie robocze na złączu: 30 V AC/DC
- Prąd maksymalny na styk: 2 A
Dzięki wytrzymałej konstrukcji, uniwersalności oraz solidnym parametrom elektrycznym i mechanicznym, konektor M12 żeński prosty z wolnym kablem 7000-17121-2861000 to sprawdzone rozwiązanie dla niezawodnych połączeń w systemach przemysłowych i automatyce.
