Dostępny

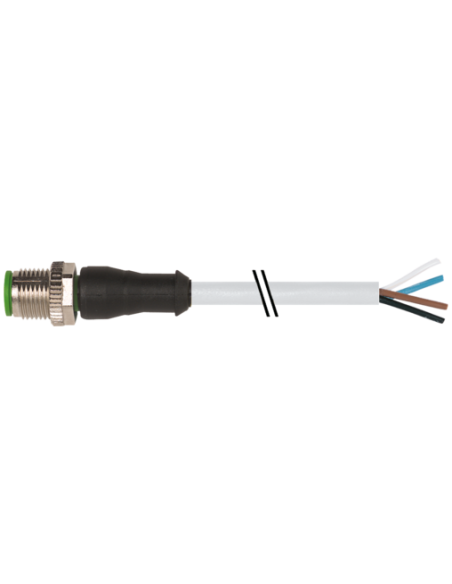

Męski prosty

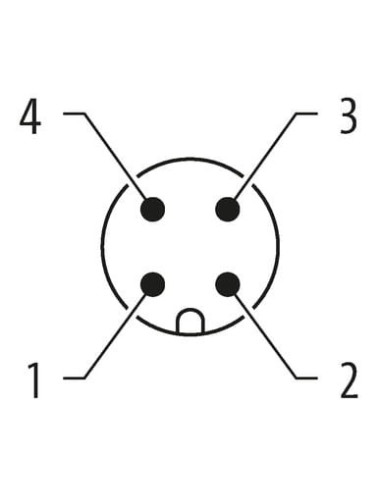

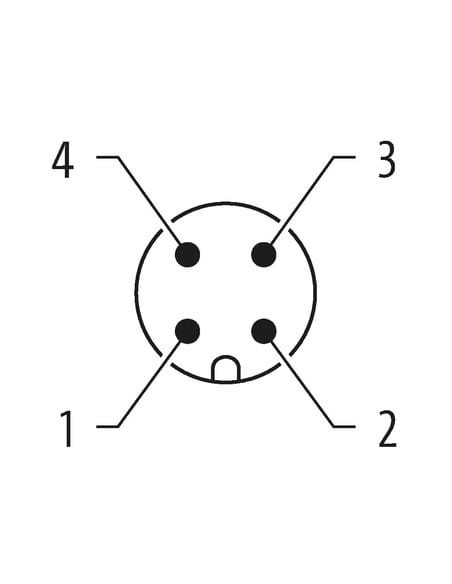

M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 862 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zastosowanie przewodu M12 damski 0° kod A z kablem – 7000-12021-8620100
Przewód M12 damski 0° kod A z kablem to uniwersalny komponent łączący, który doskonale sprawdza się w środowisku automatyki przemysłowej, maszynowej oraz w aplikacjach wymagających niezawodnych i trwałych połączeń sygnałowych. Wtyk M12 to standard przemysłowy, szeroko stosowany w instalacjach z czujnikami, wyłącznikami, elementami sterującymi, serwonapędami i innymi urządzeniami wymagającymi szybkiego oraz bezpiecznego połączenia elektrycznego.
Konstrukcja i wytrzymałość przewodu M12 z przewodem PUR
Wtyk M12 damski prosty z kodowaniem A wykonany jest z wytrzymałego plastiku o wysokiej odporności chemicznej oraz na działanie olejów. Może być wykorzystywany w wymagających warunkach przemysłowych. Osłona kabla o długości 1 metra wykonana jest z wysoce odpornego na ścieranie i elastycznego tworzywa PUR, zapewniającego odporność na uszkodzenia mechaniczne, oleje, benzyny oraz czynniki chemiczne. Produkt spełnia rygorystyczne normy szczelności IP65, IP66K oraz IP67, co gwarantuje niezawodność w warunkach zapylenia i wilgoci.
Zalety i cechy szczególne złącza M12 4-pinowego
- Złącze 4-pinowe M12 z pozłacanymi stykami – zapewnia stabilność połączenia oraz niską rezystancję kontaktową.
- Obudowa z cynkowego odlewu ciśnieniowego oraz powłoka niklowa – skuteczna ochrona przed korozją oraz uszkodzeniami mechanicznymi.
- Kodowanie typu A – kompatybilność z szeroką gamą urządzeń automatyki przemysłowej.
- Wytrzymałość temperaturowa – praca w zakresie od -25°C do 85°C (w zależności od jakości kabla, nawet od -40°C do 90°C).
- Prosty sposób montażu – wtyczka przeznaczona do łatwego i szybkiego montażu oraz podłączania.
- Wysoka elastyczność przewodu – duża liczba cykli gięcia oraz odporność na skręcanie, co pozwala na montaż w ruchomych aplikacjach oraz w prowadnikach kablowych (C-track).
- Bezpieczeństwo użytkowania – zgodność z normą DIN EN 61076-2-101 oraz wysoki poziom ochrony, nawet podczas intensywnej eksploatacji.
Typowe zastosowania przewodu M12 damskiego z kablem
M12 damski z kablem to złącze polecane do takich instalacji jak:
- Systemy automatyki przemysłowej
- Czujniki, wyłączniki, elementy wykonawcze maszyn
- Aplikacje pakujące, sortujące i transportujące
- Serwonapędy, siłowniki, systemy bezpieczeństwa
- Przemysł spożywczy, farmaceutyczny, chemiczny i motoryzacyjny
- Połączenia sygnałowe i zasilające w rozdzielniach oraz szafach sterowniczych
Informacje dodatkowe oraz zalecenia montażowe
W celu zabezpieczenia przewodu przed uszkodzeniami mechanicznymi zaleca się stosowanie opasek lub prowadzenie przewodu w odpowiednich kanałach kablowych. Należy przestrzegać zakresów dozwolonego promienia gięcia, aby nie narazić połączenia na utratę klasy szczelności IP. Końcówka kabla umożliwia dowolne połączenie z innymi elementami instalacji elektrycznej – uniwersalność zastosowania przewodu M12 ułatwia integrację z różnorodnymi systemami automatyki.
Dlaczego warto wybrać przewód M12 damski 0° kod A?
Przewód M12 damski 0° kod A z kablem gwarantuje niezawodność połączeń oraz stabilność transmisji sygnałów i zasilania. Jego atuty to: odporność na uszkodzenia, prosty montaż, szeroka kompatybilność, certyfikaty jakości oraz uniwersalność w aplikacjach przemysłowych.
