Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

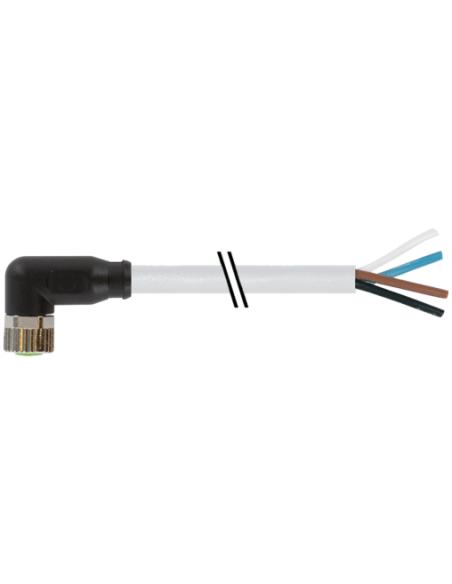

Konektor M8 męski kątowy na przewód – 4 piny | 7000-08101-2310150
Przemysłowy konektor M8 męski kątowy z wolnym końcem przewodu, wyposażony w 4 piny, to niezawodne rozwiązanie do szybkiego i bezpiecznego łączenia urządzeń automatyki przemysłowej, czujników, siłowników, systemów sterowania oraz wielu innych aplikacji wymagających niezawodnego i odpornego przyłącza. Prezentowane złącze charakteryzuje się wysoką odpornością na warunki zewnętrzne, co umożliwia stosowanie go nawet w wymagających środowiskach produkcyjnych.
Najważniejsze cechy i zalety konektora M8 kątowego
- Kątowa konstrukcja – ułatwia montaż w miejscach o ograniczonej przestrzeni, zapobiegając przeciążeniom mechanicznym kabla.
- Złącze M8 x 1 – szeroko stosowany i kompatybilny standard przemysłowy.
- 4 piny – umożliwiają przesyłanie sygnałów oraz zasilania, idealne do nowoczesnych systemów automatyki.
- Bardzo dobry poziom ochrony: IP65, IP66K, IP67 – element odporny na pył, wodę i wysokie ciśnienie przy odpowiednim montażu.
- Trwała i elastyczna powłoka przewodu PUR – odporna na oleje, chemikalia i naprężenia mechaniczne.
- Pozłacane styki – zapewniają niską rezystancję kontaktu oraz wieloletnią niezawodność połączenia.
- Wytrzymałość mechaniczna – odporność na wstrząsy i drgania, zabezpieczenie przeciwwstrząsowe.
Typowe zastosowania konektora M8 męskiego kątowego
Konektory M8 są standardem w automatyce przemysłowej i znajdują zastosowanie m.in. w:
- Podłączaniu czujników indukcyjnych, optycznych, magnetycznych i pojemnościowych.
- Systemach transportowych oraz liniach produkcyjnych wymagających szybkiego i bezpiecznego demontażu.
- Aplikacjach związanych z robotyką przemysłową i maszynami CNC.
- Integracji elementów wykonawczych, takich jak siłowniki czy zawory elektromagnetyczne.
- Przemysłowych systemach sterowania i monitoringu.
Odporność i bezpieczeństwo w trudnych warunkach
Dzięki zastosowaniu wysokogatunkowego tworzywa PUR oraz pozłacanych styków konektor zapewnia wysoką odporność chemiczną i mechaniczną. Spełnia wymagania normy DIN EN 61076-2-104 (M8) i jest bezpieczny dla środowiska (wolny od ołowiu, kadmu, halogenów czy silikonu), co sprawia, że nadaje się również dla branży spożywczej i medycznej.
Złącze przystosowane jest do pracy w szerokim zakresie temperatur od -25°C do 85°C, dzięki czemu sprawdza się zarówno w standardowych, jak i wymagających aplikacjach przemysłowych. Kabel 4-żyłowy posiada indywidualne oznakowanie kolorystyczne przewodów (brązowy, biały, niebieski, czarny), co ułatwia prawidłowe podłączenie.
Kompatybilność, wygoda montażu i niezawodność
Proste mocowanie poprzez wsunięcie i dokręcenie pozwala na szybkie podłączenie bez specjalistycznych narzędzi. Dedykowany do stosowania z peszlem o średnicy wewnętrznej 6,5 mm. Długość kabla – 1,5 m standardowa, lecz na życzenie dostępne są inne długości.
Zachowanie odpowiednich promieni gięcia kabla oraz zastosowanie opasek zaciskowych minimalizuje ryzyko uszkodzeń mechanicznych i gwarantuje zachowanie wysokiego stopnia ochrony IP przez cały cykl użytkowania.
Konektor M8 męski kątowy – dokumentacja i normy
- Norma produktu: DIN EN 61076-2-104
- Certyfikaty: cURus, spełnia wymogi IEC 60529 (IP65, IP66K, IP67)
- Bezpieczeństwo elektroinstalacyjne: chroni przed przepięciami do 1,5 kV, grupa materiałów izolacyjnych I (IEC 60664-1)
Złącze M8 męskie kątowe na wolny kabel to idealny wybór dla profesjonalistów oczekujących niezawodnego i wytrzymałego połączenia w instalacjach przemysłowych.
