Żeński kątowe
M8, 3-piny
Stal szlachetna 1.4404 (V4A)
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

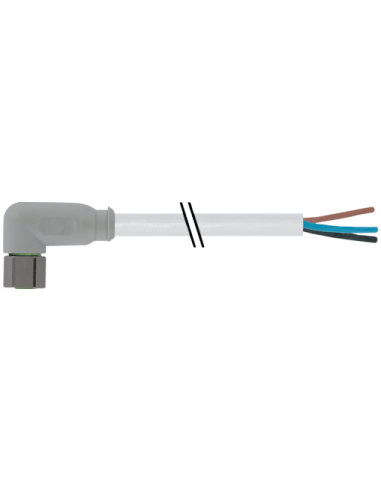

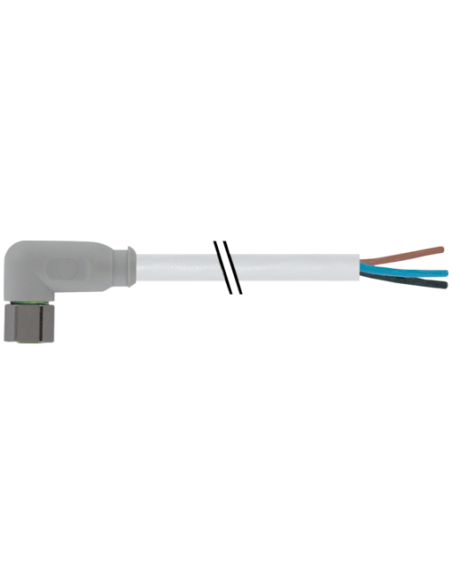

Przemysłowy przewód M8 z wolną końcówką kabla – kątowa złączka, stal V4A, 3 piny, 1,5 m
Przewód M8 z wolną końcówką kabla (kod produktu: 7014-08081-2100150) to niezwykle wytrzymałe i uniwersalne rozwiązanie połączeniowe stosowane w automatyce przemysłowej oraz w instalacjach maszynowych. Dzięki zastosowaniu stalowej blokady ze stali nierdzewnej 1.4404 (V4A) oraz wysokiej jakości materiałów obudowy, przewód gwarantuje odporność na agresywne substancje chemiczne, oleje i wilgoć, spełniając surowe wymagania środowisk przemysłowych.
Zastosowanie przewodu M8 – automatyka, maszyny, przemysł
Kątowa, żeńska złączka M8 z 3-pinowym wyjściem oraz wolną końcówką kabla doskonale sprawdza się w łączeniu czujników, siłowników, urządzeń pomiarowych oraz elementów systemów sterowania. Rozwiązanie to umożliwia podłączanie zarówno nowych, jak i modernizowanych instalacji w:
- Automatyce przemysłowej
- Robotyce
- Budowie maszyn
- Systemach transportu wewnętrznego
- Aplikacjach wymagających wysokiej odporności na czynniki środowiskowe
Zalety produktu – wytrzymałość, niezawodność, elastyczność zastosowań
Przewód wyposażony jest w:
- Obudowę z odpornego na chemię i oleje tworzywa PUR
- Blokadę z nierdzewnej stali V4A, zapewniającą odporność na korozję
- Stopień ochrony IP65, IP66K, IP67, IP68 i IP69K – gwarancja szczelności oraz odporności na pył i wodę, nawet podczas mycia pod ciśnieniem
- Kątowe wyprowadzenie przewodu umożliwiające montaż w miejscach o ograniczonej przestrzeni
- Kodowanie typu A – zgodność z typowymi standardami przemysłowymi
M8 3-pin z wolną końcówką – szczegółowe właściwości
Kabel o długości 1,5 m (istnieje możliwość zamówienia innych długości na życzenie) posiada wolne końcówki, co umożliwia indywidualne dostosowanie połączeń. Zastosowana izolacja i powłoka PVC są wolne od ołowiu, kadmu, FCKW i silikonu, co podnosi bezpieczeństwo środowiskowe.
Cechy przewodu:
- Średnica zewnętrzna: 4,5 mm
- Przekrój przewodu: 0,25 mm²
- Kolor izolacji: szary
- Typ żyły: skrętka, 14 drucików na żyłę
- Normy odporności na płomień: UL 1581, IEC 60332-2-2
- Możliwość elastycznej instalacji również w ruchomych aplikacjach
Przykładowe zastosowania kabla M8 z wolną końcówką
Typowe użycie obejmuje połączenia czujników z systemami sterowania w liniach produkcyjnych, integrację elementów systemów bezpieczeństwa oraz dedykowane instalacje maszynowe, gdzie wymagana jest podwyższona odporność na wodę, oleje oraz detergenty.
Oferowany przewód ze złączem M8 z wolną końcówką spełnia wymagania nowoczesnych aplikacji przemysłowych, łącząc elastyczność konfiguracji z trwałością i bezpieczeństwem eksploatacji, nawet w najtrudniejszych warunkach.
