Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

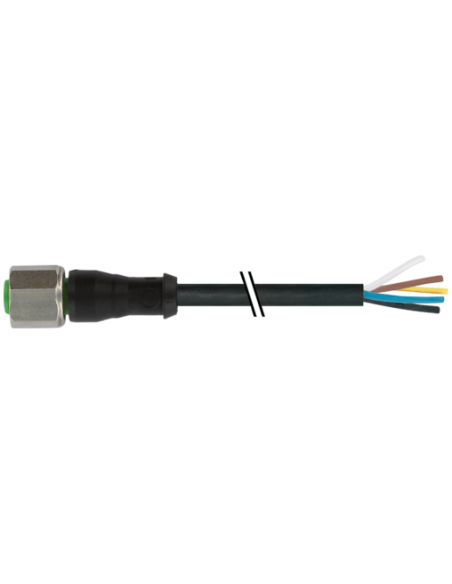

Złącze M12 żeńskie proste V2A z kablem – 7002-12241-6351500
Złącze M12 żeńskie 0° do kabla o długości 15 m wykonane jest z wysokiej jakości materiałów, co zapewnia trwałość, niezawodność oraz odporność na trudne warunki przemysłowe. Produkt spełnia normę DIN EN 61076-2-101, gwarantując pełną kompatybilność z popularnymi systemami automatyki i sterowania.
Zastosowanie złącza M12 – niezawodne połączenie w automatyce przemysłowej
Złącza M12 są powszechnie wykorzystywane w aplikacjach przemysłowych, automatyce, robotyce oraz systemach sterowania. Sprawdzają się wszędzie tam, gdzie wymagana jest wysoka szczelność i odporność na czynniki zewnętrzne, w tym kurz, wodę, oleje oraz substancje chemiczne. Dzięki prostemu zakończeniu (0°) oraz solidnej konstrukcji, złącze umożliwia szybki i łatwy montaż oraz integrację z istniejącymi instalacjami.
- Idealne do czujników, siłowników, modułów I/O oraz maszyn CNC
- Możliwość zastosowania w sektorach automatyki, produkcji, logistyki oraz przemyśle spożywczym
- Przeznaczone do wymagających aplikacji dzięki wysokiemu stopniowi ochrony – IP66K, IP67
Właściwości materiałowe i wykonanie
Obudowa złącza wykonana jest z wytrzymałego tworzywa PUR oraz stali nierdzewnej 1.4305 (V4A), co zapewnia odporność na korozję oraz działanie środków chemicznych i olejów. Produkt posiada blokadę wykonaną ze stali nierdzewnej oraz zastosowaną radełkowaną nakrętkę, umożliwiającą łatwy montaż.
- 5-pinowa konfiguracja zapewnia wszechstronność połączeń sygnałowych oraz zasilających
- Przewód z elastycznego i odpornego na ścieranie PUR, bezhalogenowy, bezołowiowy oraz bezsilikonowy
- Bardzo dobre właściwości mechaniczne – odporność na wielokrotne zginanie (C-track), skręcanie i drgania
Bezpieczeństwo i trwałość – złącze M12 zgodne z najwyższymi normami
Stopień ochrony IP66K oraz IP67 zapewnia pełną szczelność złącza oraz ochronę podzespołów elektrycznych przed wilgocią, pyłem, kurzem oraz wodą pod ciśnieniem. Maksymalna temperatura pracy sięga 85°C, a zastosowane materiały są odporne na promieniowanie UV oraz działanie szerokiego zakresu chemikaliów i olejów.
Typowe zastosowania złącza M12 z przewodem 15 m
Złącze M12 5-pin z kablem znajduje zastosowanie w:
- Maszynach i liniach produkcyjnych (przemysł spożywczy, automatyka)
- Systemach sterowania i przesyłu sygnałów
- Robotach mobilnych, systemach transportujących
- Instalacjach wymagających odporności na czynniki agresywne
- Miejscach o ograniczonej przestrzeni montażowej
Dlaczego warto wybrać złącze M12 żeńskie na kabel V2A?
Wysoka trwałość, niezawodność oraz prostota montażu sprawiają, że produkt jest doskonałym wyborem dla wymagających aplikacji przemysłowych. Złącze umożliwia szybkie i bezproblemowe wykonanie połączeń sygnałowych i zasilających, zachowując wysokie parametry elektryczne oraz mechaniczne nawet w trudnych warunkach eksploatacji.
Złącze M12 żeńskie proste z przewodem PUR, kod produktu 7002-12241-6351500, to sprawdzone rozwiązanie dla profesjonalnych instalacji przemysłowych.
