Żeński proste
M12, 3-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

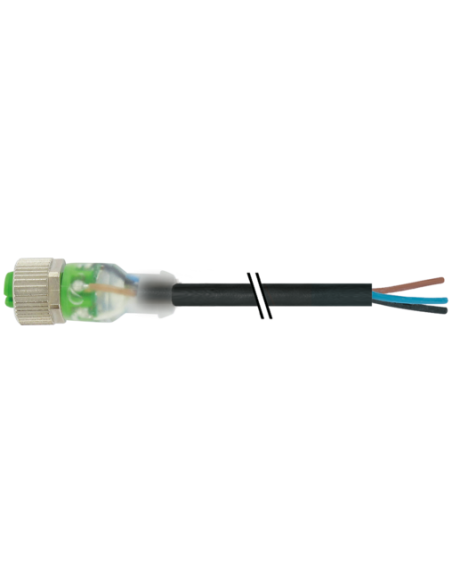

Konektor M12 żeński prosty z LED i wolnym końcem kabla – solidne rozwiązanie do automatyki
Konektor M12 żeński prosty z LED i wolnym końcem kabla to wysoce niezawodny element automatyki przemysłowej, stosowany wszędzie tam, gdzie liczy się odporność, pewność połączenia oraz czytelna diagnostyka. Produkt cechuje się obecnością wskaźników LED (zielony, żółty) oraz solidnym wykonaniem, które spełnia oczekiwania nawet najbardziej wymagających środowisk przemysłowych.
Zastosowania konektora M12 z LED
Konektor M12 prosty z przewodem dedykowany jest do połączeń czujników, elementów wykonawczych, siłowników oraz innych urządzeń automatyki. Najczęstsze zastosowania to:
- Linie produkcyjne i transportowe
- Maszyny pakujące i sortujące
- Automatyka maszyn i robotów przemysłowych
- Systemy wizyjne i sensoryczne
- Aplikacje wymagające szybkiej i pewnej diagnostyki połączenia dzięki LED
Najważniejsze zalety złącza M12 z wolnym końcem kabla
- Klarowna sygnalizacja stanu połączenia – dwie diody LED (zielona i żółta) ułatwiają szybkie zlokalizowanie problemów bez użycia dodatkowych narzędzi.
- Solidność i bezpieczeństwo pracy – wysoki poziom ochrony IP65, IP66K i IP67 pozwala na montaż w trudnych warunkach przemysłowych, odpornych na zapylenie, wilgoć i zachlapania.
- Odporność mechaniczna i chemiczna – złącze wykonane z trwałych materiałów, takich jak PUR oraz cynkowy odlew ciśnieniowy, zapewnia długą żywotność nawet w obecności olejów i środków chemicznych.
- Uniwersalność montażu – standard M12 x 1, gwintowany mechanizm mocowania oraz proste wyprowadzenie przewodu umożliwiają szybki i pewny montaż.
- Długi przewód – długość 10 m umożliwia łatwe poprowadzenie instalacji bez potrzeby dodatkowych przedłużaczy.
- Bezhalogenowa, bezołowiowa, bezpieczna izolacja – zapewnia bezpieczeństwo użytkowania zgodnie z najnowszymi normami środowiskowymi.
Dlaczego warto wybrać konektor M12 3-pinowy prosty?
3-pinowe złącze M12 jest kompatybilne z wieloma urządzeniami automatyki i pozwala na szybkie wykonanie połączeń wewnątrz szaf sterowniczych oraz w terenie. Dzięki pozłacanym styków gwarantuje długotrwałą, nieprzerwaną pracę oraz niską rezystancję styku.
Wytrzymałość przewodu (PUR) sprawia, że przewód jest odporny na zginanie, skręcanie, ścieranie oraz oddziaływanie niesprzyjających czynników zewnętrznych. Konektor można stosować zarówno w ruchomych aplikacjach (giętkie trasy C-track), jak i w instalacjach stałych.
Typowe przykłady zastosowania złącza M12 LED
- Podłączenie czujników indukcyjnych, pojemnościowych i optycznych w systemach automatyki
- Wyprowadzanie sygnałów sterujących z rozdzielni do urządzeń na linii produkcyjnej
- Przewodzenie napięcia zasilania i sygnałów sygnalizacyjnych na większe odległości (długość przewodu 10 m)
Podsumowanie
Konektor M12 żeński prosty z diodami LED i wolnym końcem kabla to funkcjonalne, uniwersalne i wytrzymałe rozwiązanie do szeroko pojętej automatyki przemysłowej, wspierające szybki montaż oraz czytelną diagnostykę stanu połączeń w instalacjach elektrycznych i sterowniczych.
