Żeński kątowe
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

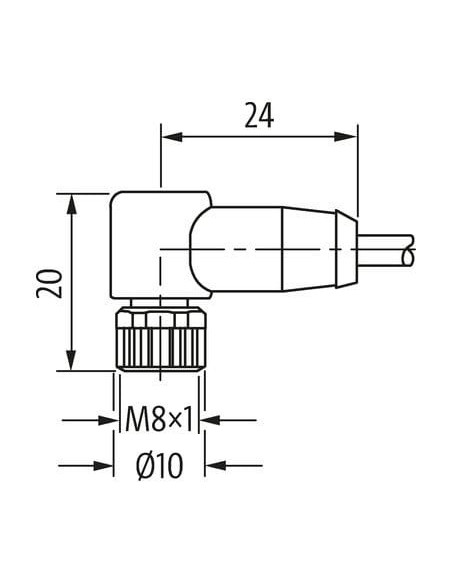

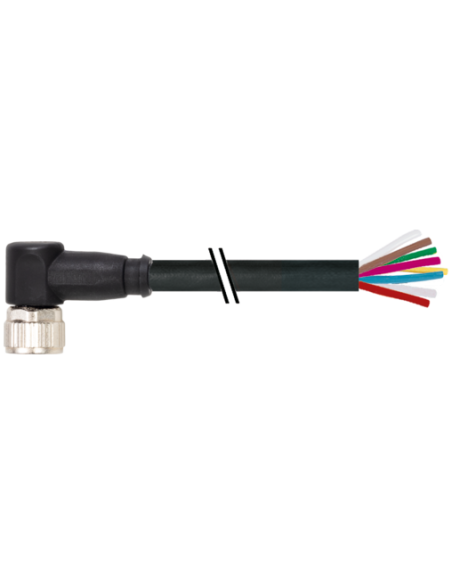

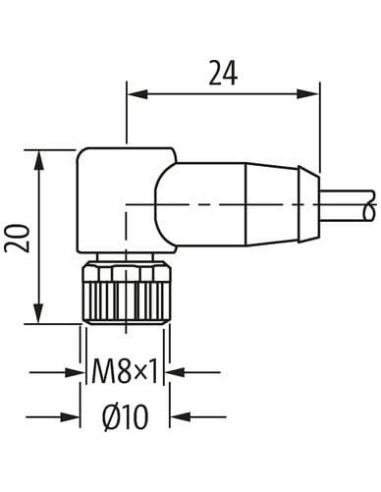

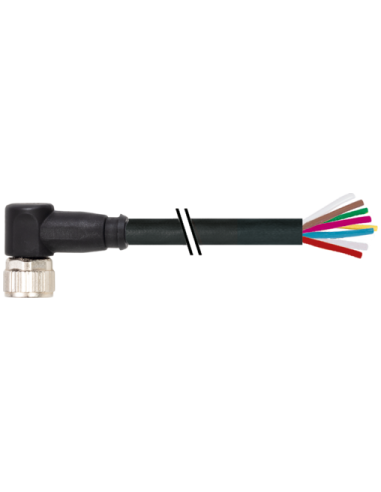

Złącze M8 kątowe 90° żeńskie z kablem – 8-pinowe, 0,3 m – 7000-08971-6960030
Złącze M8 żeńskie kątowe 90° to uniwersalne i niezawodne rozwiązanie do podłączania urządzeń automatyki przemysłowej oraz instalacji wymagających wysokiej szczelności i odporności mechanicznej. Dzięki kompaktowej konstrukcji oraz wysokiej klasie ochrony IP67, złącze to doskonale sprawdza się w trudnych warunkach przemysłowych, nawet tam, gdzie występuje intensywny kontakt z kurzem, wodą czy olejem.
Zastosowanie i zalety złącza M8 kątowego 90°
M8 żeńskie 90° stosowane jest m.in. w:
- czujnikach, siłownikach oraz wyjściach sterowników PLC
- systemach transportowych i automatyce przemysłowej
- robotyce oraz systemach bezpieczeństwa
- aplikacjach ruchomych i stacjonarnych
Wytrzymałość mechaniczna i odporność na warunki zewnętrzne
Korpus złącza wykonany jest z tworzywa sztucznego o wysokiej odporności chemicznej oraz na działanie olejów. Dodatkowe uszczelnienie z FPM zapewnia szczelność i ochronę przed wpływami środowiskowymi. Stopień ochrony IP67 gwarantuje zabezpieczenie przed pyłem i chwilowym zanurzeniem w wodzie po prawidłowym zamontowaniu.
Złącze M8 – wszechstronne połączenie i bezpieczeństwo transmisji
Złącze wyposażone jest w złocone styki, co zapewnia niski opór kontaktowy oraz długą żywotność, nawet przy wielokrotnym podłączaniu i rozłączaniu (min. 100 cykli). Dzięki standardowi montażu DIN EN 61076-2-104 (M8), złącze jest kompatybilne z większością urządzeń przemysłowych dostępnych na rynku.
Kabel PUR 8x0,14 mm² – elastyczność i odporność na uszkodzenia
Do złącza dołączony jest elastyczny kabel o długości 0,3 m (inne długości na zamówienie), wykonany z materiału PUR odpornego na ścieranie. Najważniejsze cechy kabla:
- Osiem żył – do transmisji sygnałów i zasilania
- Wyraźne oznaczenie kolorystyczne przewodów
- Odporność na płomień oraz oleje zgodnie z normami IEC 60332-2-2 i DIN EN 60811-404
- Wysoka odporność na zginanie i dynamiczną pracę (do 2 mln cykli)
- Zakres pracy od -30°C do +80°C (w stanie stałym)

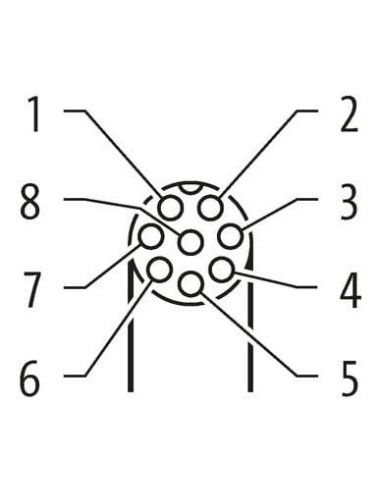

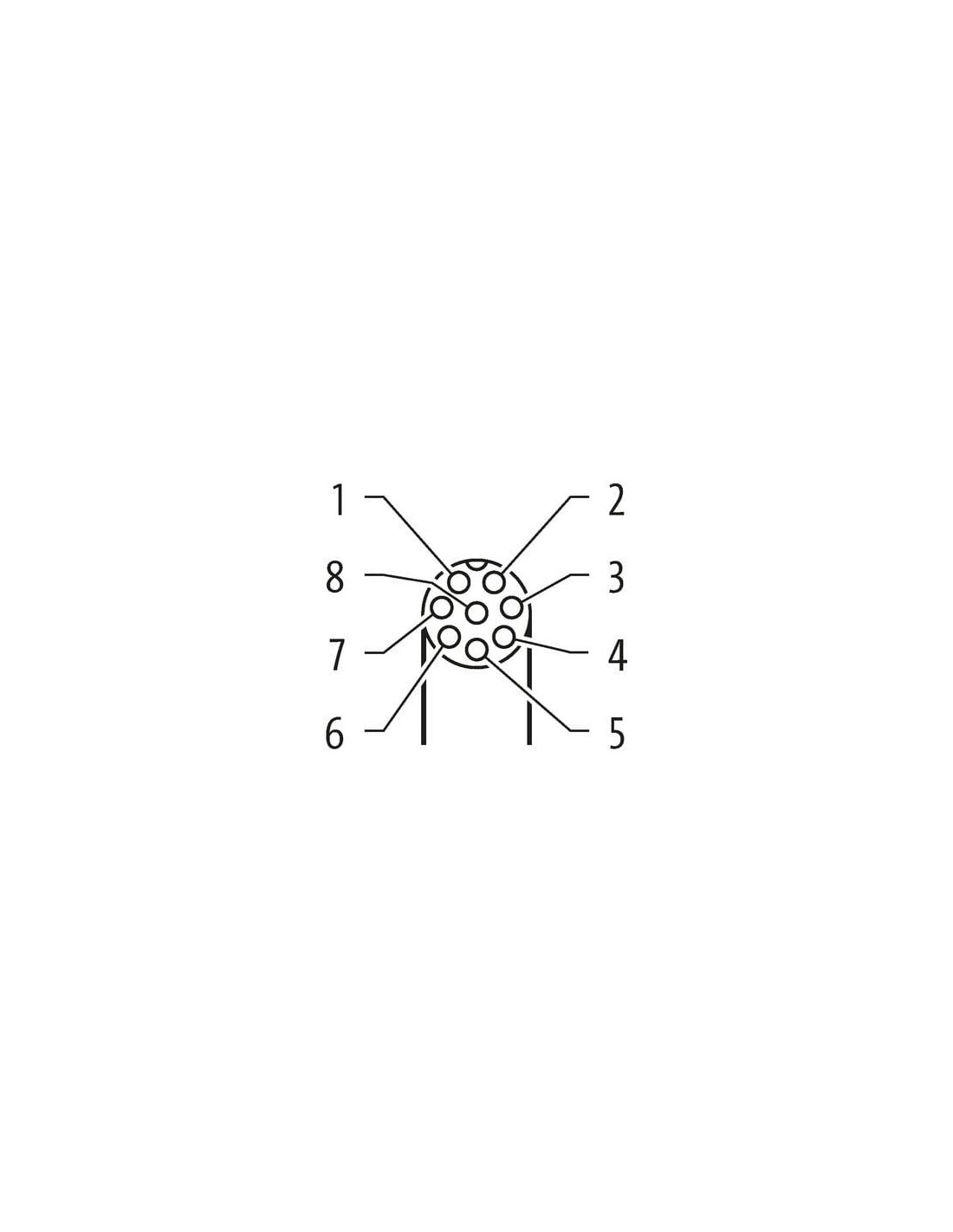

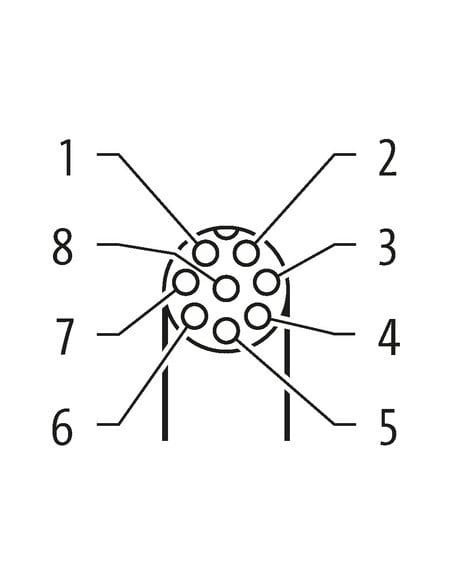

Przewody – schemat połączeń i wygodne kodowanie
Dokumentowany schemat połączeniowy oraz system kolorów żył (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony) ułatwiają szybki montaż i bezbłędne podłączenie urządzeń. Wbudowana opaska kodująca A czyni połączenie bezpiecznym i niezawodnym oraz minimalizuje ryzyko błędów przy instalacjach wielokanałowych.
Przykładowe zastosowania złącza M8 żeńskiego kątowego 90°
Produkt szczególnie polecany dla:
- branży automatyki przemysłowej
- produkcji maszyn i urządzeń
- budowy transporterów i robotów
- szeroko pojętego przemysłu spożywczego, farmaceutycznego oraz motoryzacyjnego, gdzie wymagane są szybkie i bezpieczne połączenia
Solidne złącze M8 pozwala na niezawodną transmisję sygnałów oraz napięcia w środowiskach wymagających odporności na drgania, wilgoć i zabrudzenia. Jest idealne przy ograniczeniach przestrzennych oraz tam, gdzie liczy się pewność zasilania i sygnału w układach sterowania.
