Męski prosty
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

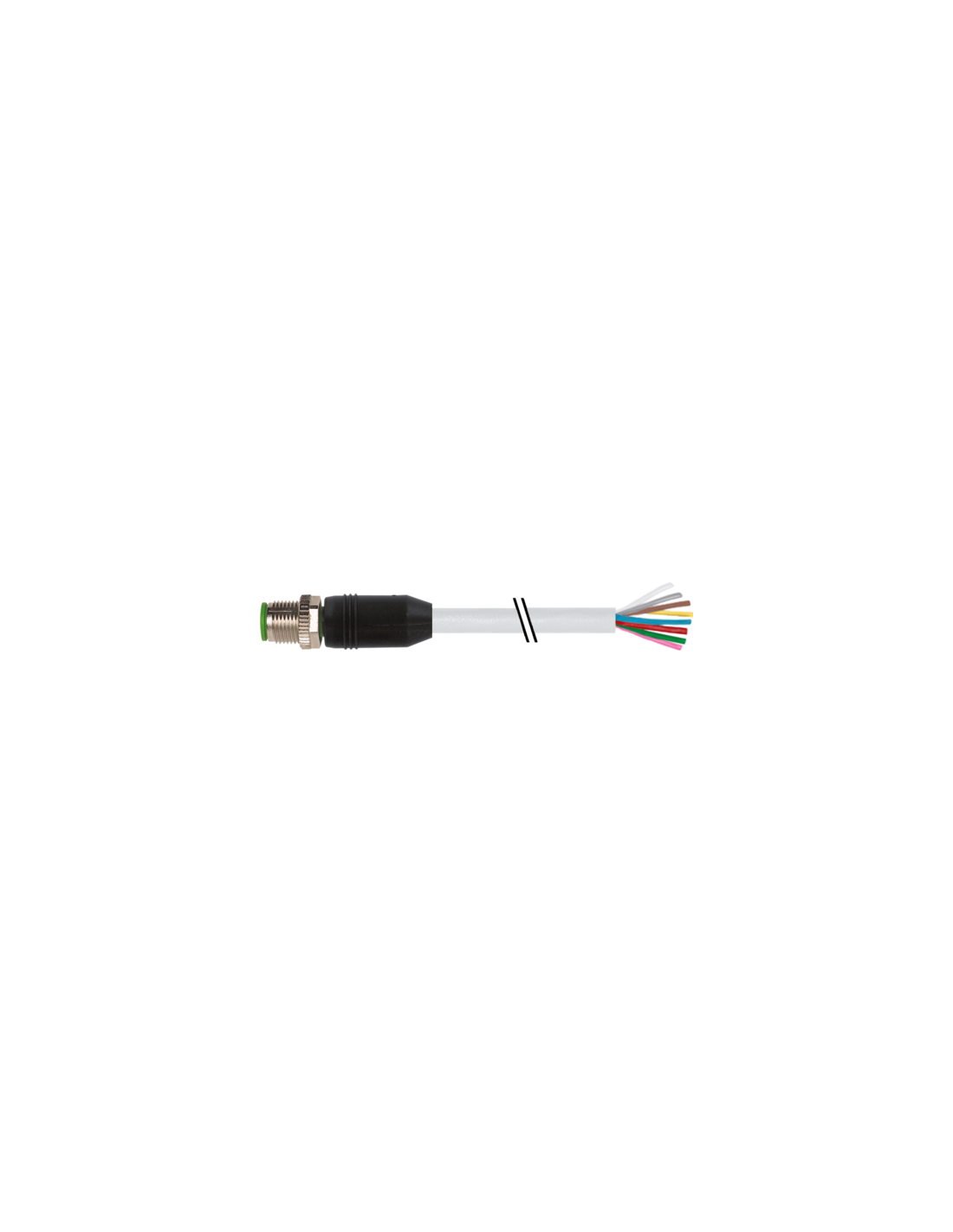

Złącze M12 męskie proste 8-pin – przewód 0,5 m, kod: 7000-17001-2950050
Złącze M12 męskie proste z przewodem o długości 0,5 m to wysokiej jakości kompaktowy konektor dedykowany do profesjonalnych zastosowań przemysłowych, automatyki oraz instalacji maszyn i urządzeń wymagających szybkiego i bezpiecznego łączenia sygnałowego lub zasilającego. Standard M12 gwarantuje niezawodność oraz szeroką kompatybilność z wieloma urządzeniami automatyzacji.
Charakterystyka złącza M12 – kluczowe cechy produktu
- Standard M12 – popularny w nowoczesnych systemach przemysłowych.
- 8-pinowa konfiguracja – umożliwia obsługę wielu sygnałów jednocześnie.
- Prosty typ wyprowadzenia (0°) – ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Pozłacane styki – zapewniają stabilny kontakt i wysoką odporność na korozję.
- PUR – powłoka kabla – trwała i elastyczna izolacja odporna na oleje, chemikalia i ścieranie.
- Wysoki stopień ochrony IP65, IP66K, IP67 – idealny do zastosowań w trudnych warunkach przemysłowych, zapewnia pyłoszczelność i wodoszczelność.
- Kodowanie typu A – zgodność z najważniejszymi systemami automatyki.
Zastosowanie przewodu M12 męski, 8-pin, 0,5 m
Złącze M12 męskie 8-pinowe znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej,
- połączeniach czujników i siłowników,
- maszynach produkcyjnych oraz liniach montażowych,
- systemach bezpieczeństwa oraz sygnalizacji,
- robotyce,
- technice procesowej i pomiarowej.
Wyprowadzenie kabla na wolnym końcu umożliwia łatwą integrację z istniejącymi instalacjami – można go dopasować do innych rozwiązań za pomocą złączek lub lutowania.
Materiały i wyjątkowa odporność
Obudowa złącza oraz nakrętka radełkowana wykonane są z wysokogatunkowego tworzywa sztucznego oraz niklowanego stopu cynku, co zapewnia trwałość i ochronę mechaniczną. Materiał kabla (PUR) charakteryzuje się doskonałą odpornością na oleje, smary, chemikalia oraz ścieranie. Przewód nie zawiera ołowiu, kadmu, FCKW, halogenów ani silikonu, dzięki czemu jest bezpieczny dla środowiska i użytkowników.
Budowa złącza i przewodu – ułatwienia montażowe i eksploatacyjne
- Kolorowa identyfikacja żył: ułatwia szybkie podłączenie zgodnie ze schematem (oznaczenia: BN, WH, BU, BK, GY, PK, VT, OG).
- Parametry mechaniczne: niewielka średnica zewnętrzna (ok. 5,8 mm) umożliwia prowadzenie kabla w ciasnych przestrzeniach.
- Ochrona przed uszkodzeniami – kabel odporny na zginanie, skręcanie i pracę w ruchomych instalacjach (do 10 mln cykli C-track).
- Bezhalogenowa powłoka, odporność na płomień zgodna z UL 1581, IEC 60332-2-2.

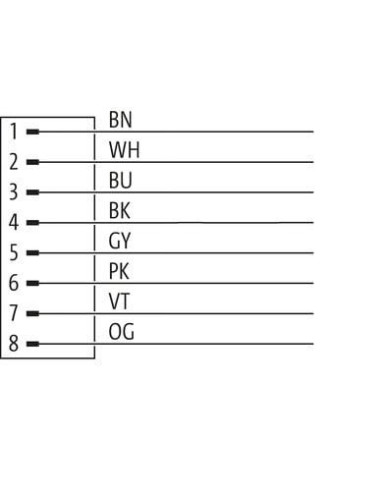

Typowe schematy podłączeń – numeracja i kolory żył
Wtyczka wyposażona jest w 8 wyprowadzeń, zgodnie ze standardem:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – szary (GY)
- 6 – różowy (PK)
- 7 – fioletowy (VT)
- 8 – pomarańczowy (OG)
Układ pinów zgodny z normą
DIN EN 61076-2-101 dla złączy M12.
Dlaczego warto wybrać przewód M12 męski 0° 8-pin?
- Wytrzymałość na trudne warunki pracy.
- Niewielkie rozmiary i uniwersalność montażu.
- Doskonała jakość transmisji sygnału dzięki pozłacanym stykami.
- Szybka identyfikacja przewodów i prosty montaż.
- Długi czas bezawaryjnej eksploatacji – idealny do wymagających zastosowań przemysłowych.
Złącze kablowe M12 męskie 8-pin o długości 0,5 m to sprawdzone rozwiązanie do nowoczesnych systemów automatyki, maszyn oraz urządzeń przemysłowych. Produkt spełnia wymagania wielu norm i posiada szeroką zgodność aplikacyjną.
