Męski 90°
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

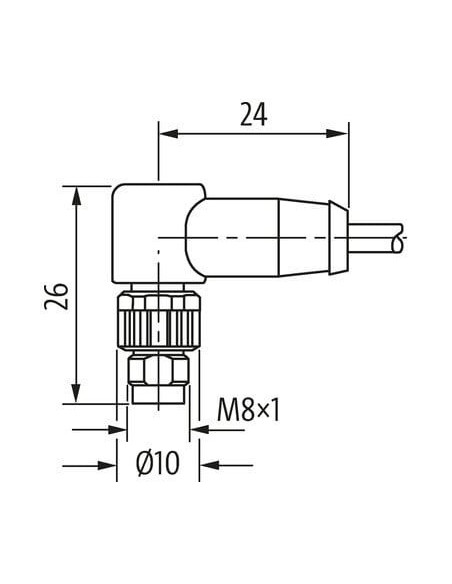

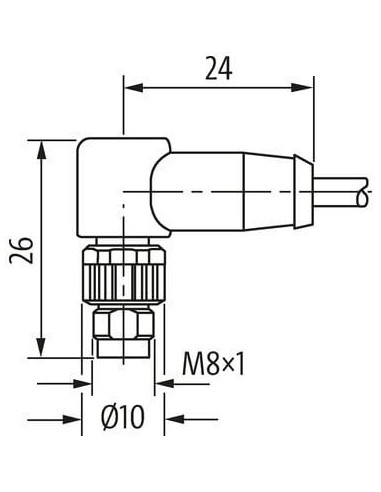

| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |

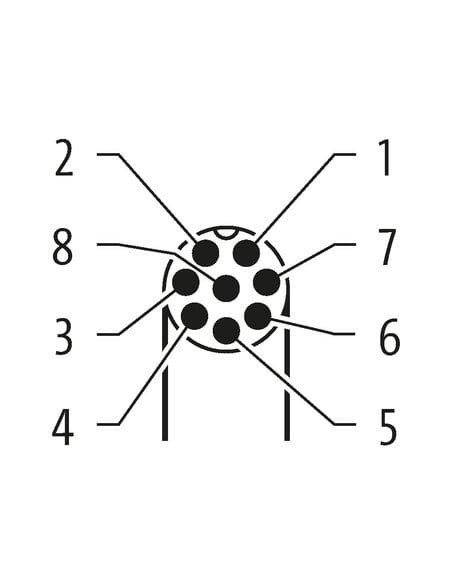

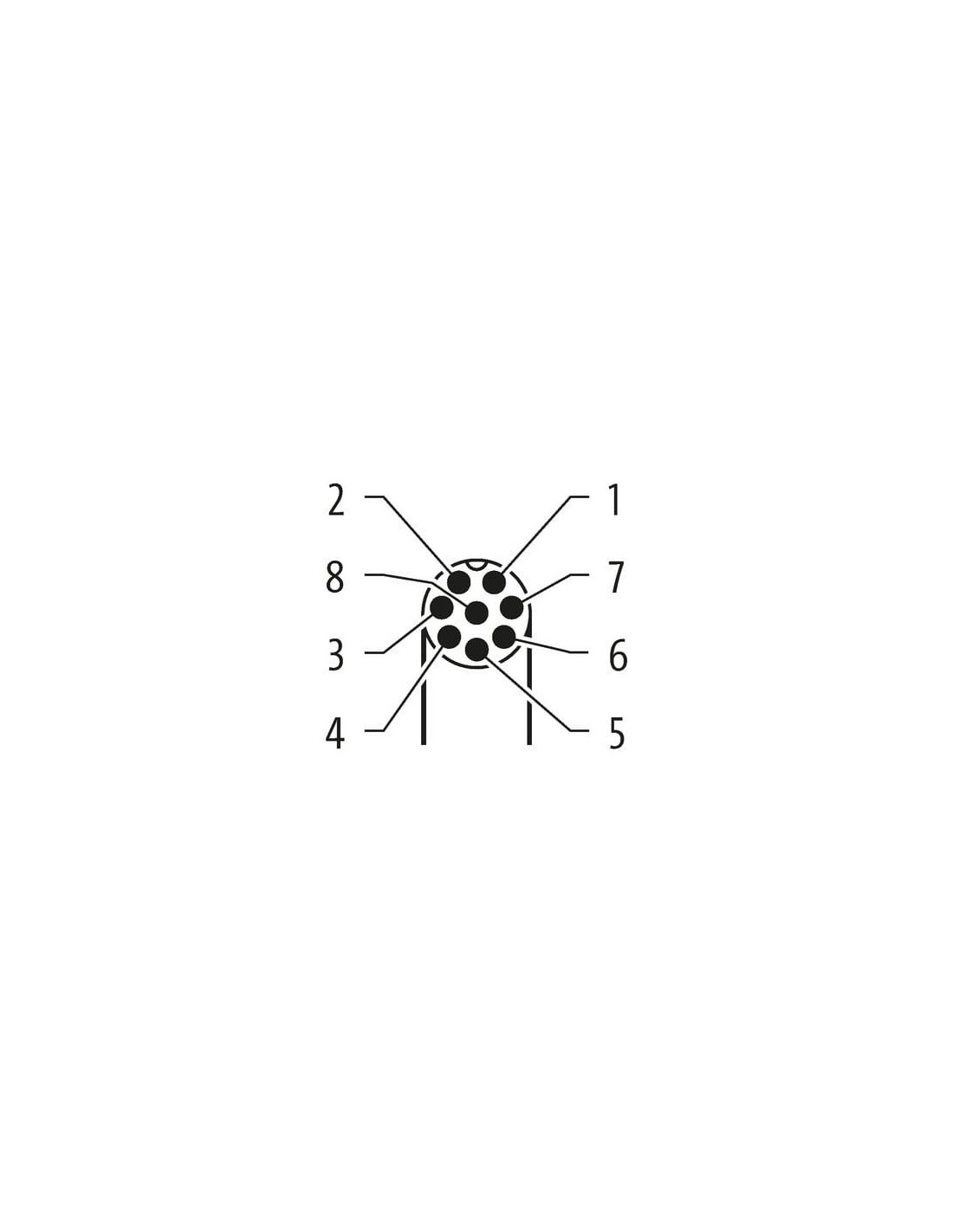

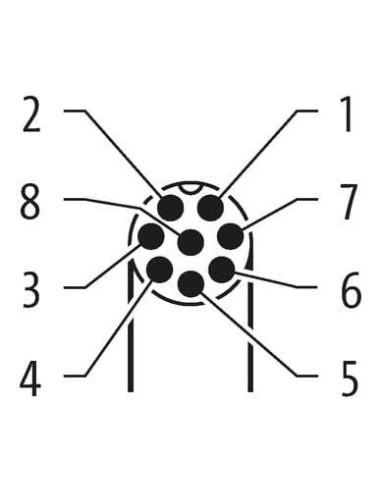

| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

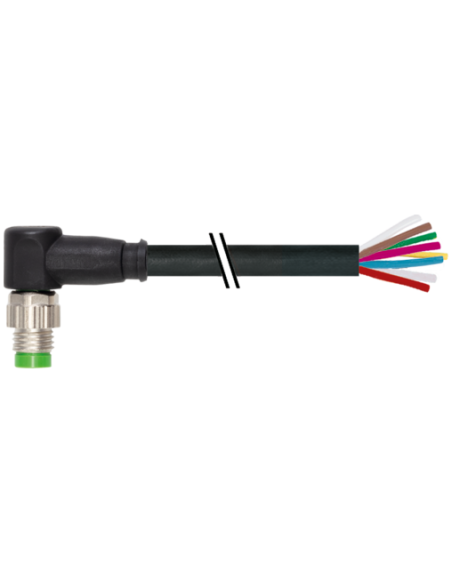

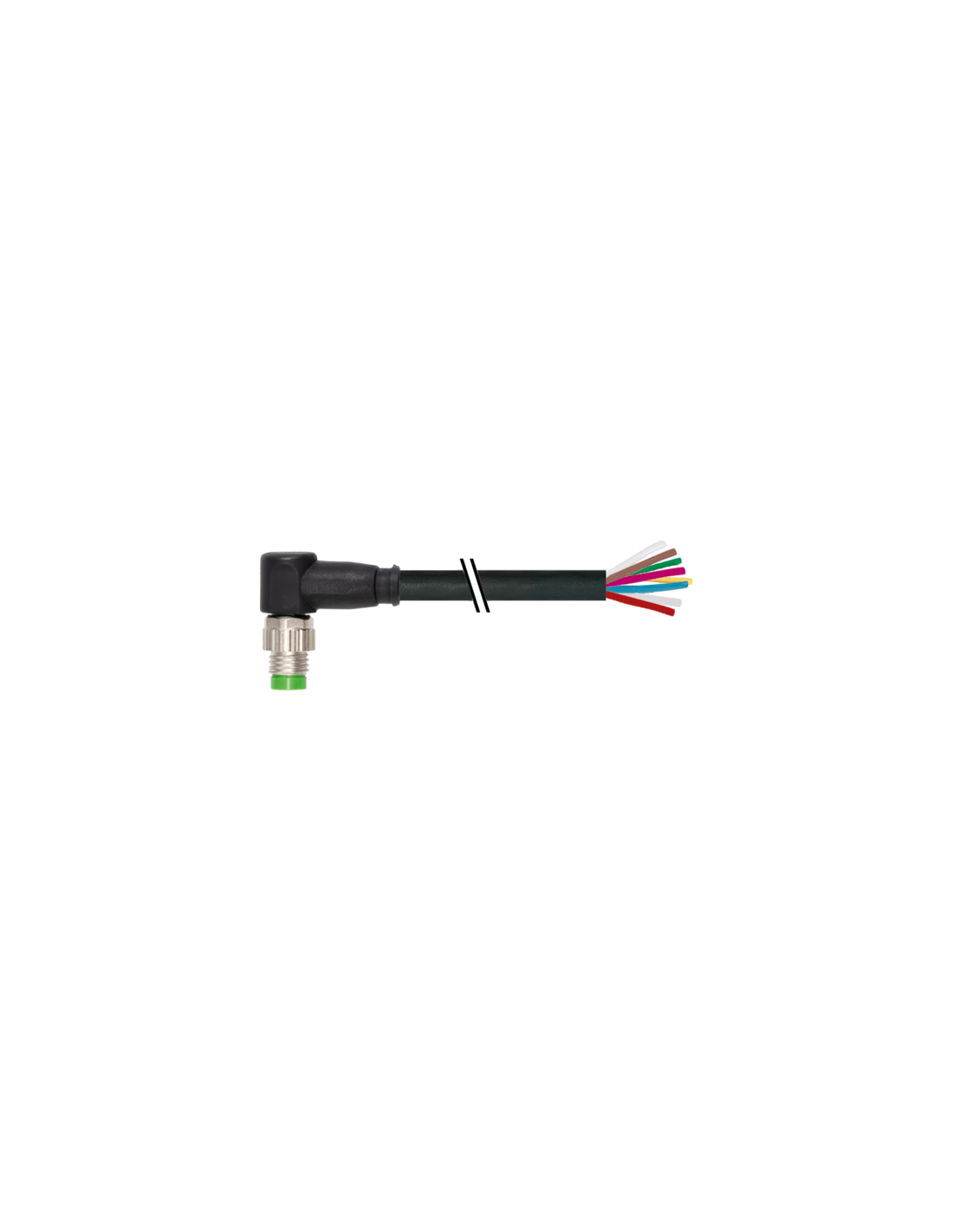

Złącze M8 męskie 90° na kabel 8-pinowy – 7000-08931-6960500
Złącze przemysłowe M8 męskie 90° z przewodem o wolnych końcach to wysokiej jakości komponent przeznaczony do różnorodnych zastosowań w automatyce przemysłowej oraz technice sterowania. Produkt charakteryzuje się zwartą konstrukcją kątową, co umożliwia bezpieczne prowadzenie przewodu nawet w miejscach o ograniczonej przestrzeni montażowej.
Charakterystyka produktu – Złącze M8 męskie kątowe z przewodem
Wysoka niezawodność i ochrona
Złącze spełnia wymagania stopnia ochrony IP67 (EN IEC 60529), co oznacza odporność na pył i krótkotrwałe zanurzenie w wodzie. Obudowa wykonana jest z trwałego tworzywa sztucznego oraz metalu o podwyższonej odporności chemicznej i olejowej, co pozwala na stosowanie w środowiskach przemysłowych narażonych na działanie agresywnych substancji.
- Wersja 90° – optymalna do instalacji w trudno dostępnych miejscach
- 8 pinów – umożliwia przesył skomplikowanych sygnałów, stosowane m.in. w czujnikach, sygnalizatorach i modułach IO-Link
- Wolne końce przewodu – ułatwiają dowolną integrację z innymi elementami instalacji
- Solidny przewód PUR – wytrzymały, odporny na ścieranie, elastyczny podczas montażu
- Powłoka styku pozłacana – gwarantuje doskonały kontakt elektryczny oraz długą żywotność
- Temperatura pracy przewodu od -30°C do +80°C – możliwość stosowania zarówno wewnątrz, jak i na zewnątrz budynków
Zastosowania złącza przemysłowego M8 8P 90°
Rozwiązanie sprawdza się w instalacjach, w których kluczowe są niezawodność, szczelność oraz szybki montaż. Złącze M8 męskie z kątowym wyprowadzeniem przewodu jest szeroko stosowane w:
- Przemysłowych systemach automatyki
- Maszynach i liniach produkcyjnych
- Robotyce
- Czujnikach kontaktronowych, optycznych i indukcyjnych
- Modułach wejść/wyjść (I/O)
- Systemach transmisji danych
- Aplikacjach narażonych na wstrząsy i wibracje
Budowa i właściwości techniczne kabla
Kabel o długości 5 metrów posiada oznakowanie kolorystyczne żył (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony) oraz przewodniki skrętkowe wykonane z miedzi. Zewnętrzny płaszcz z PUR chroni przed uszkodzeniami mechanicznymi oraz działaniem substancji chemicznych. Budowa zapewnia dużą elastyczność i odporność na intensywne cykle zginania, dzięki czemu złącze idealnie sprawdza się w pracy na prowadnikach kablowych (C-track).
- Wytrzymałość mechaniczna – do 2 milionów cykli zgięcia
- Obciążalność prądowa żyły – do 4,8 A (zgodnie z DIN VDE 0298-4)
- Oznaczenia kolorów żył zgodne z międzynarodowymi normami
- Średnica przewodu – 5,5 mm
- Minimalny promień gięcia (stały) – 6 x średnica zewnętrzna
Bezpieczeństwo i łatwy montaż złącza M8 8P
Złącze przystosowane jest do pracy w wymagających warunkach, wyposażone w kodowanie "A" dla pewności poprawnego podłączenia oraz zabezpieczenie przeciwwstrząsowe. Pozłacane styki i niklowane elementy gwintowane minimalizują ryzyko korozji oraz zapewniają stabilny kontakt elektryczny nawet po wielokrotnych cyklach podłączania.
- Gwint montażowy M8 x 1 – szybka integracja z czujnikami, siłownikami, modułami sterującymi
- Cykle wtykowe – minimum 100 cykli
- Klucz SW9 – łatwe dokręcanie
Podsumowanie – Złącze M8 8-pinowe 90° z przewodem, wolne końce
Przemysłowe złącze M8 męskie kątowe 8-pinowe przeznaczone do przewodów to komponent o wysokiej odporności mechanicznej, chemicznej i termicznej. Znajduje zastosowanie w automatyzacji, robotyce, systemach transportu oraz wielu innych instalacjach, w których kluczowe są niezawodność, szczelność i łatwość montażu. Konstrukcja zgodna z normą DIN EN 61076-2-104 oraz odporność na wpływ czynników zewnętrznych gwarantują długotrwałą, bezawaryjną pracę.
