Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

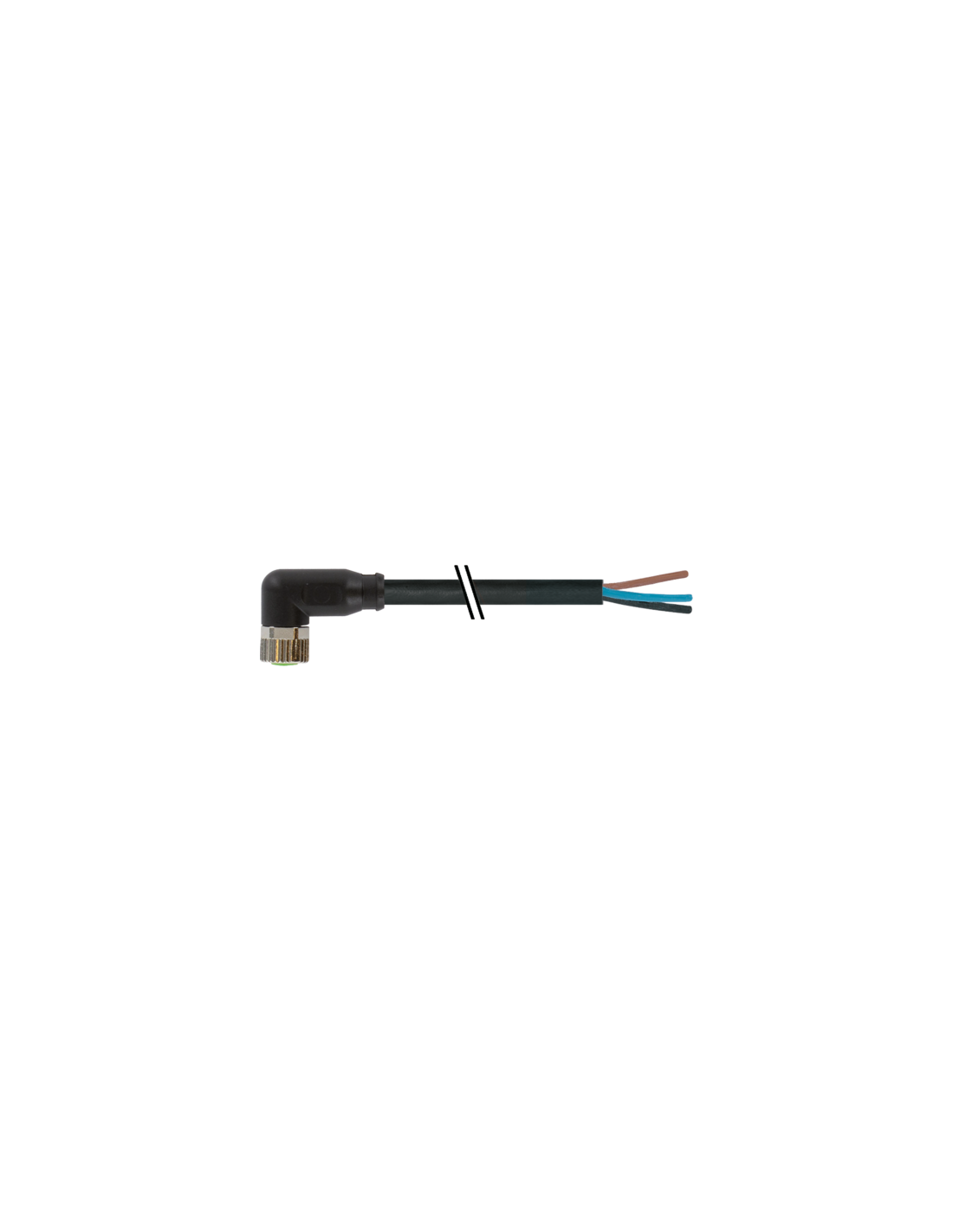

Konektor M8 kątowy, 3-pinowy z wyprowadzeniem przewodu – 10 m
Konektor M8 o numerze katalogowym 7000-08081-6101000 to wysokiej jakości złącze przemysłowe, które sprawdzi się wszędzie tam, gdzie wymagana jest trwałość, niezawodność i uniwersalność połączenia. Produkt wyposażony jest w kątową obudowę oraz przewody o długości 10 metrów.
Charakterystyka i zalety konektora M8 3-pin
Złącze M8 w wersji kątowej to doskonały wybór do aplikacji wymagających kompaktowych rozwiązań i oszczędności miejsca. Konektor posiada 3 pozłacane styki i jest zgodny z normą DIN EN 61076-2-104 (M8), co gwarantuje niezawodność transmisji sygnału oraz bezpieczeństwo podczas użytkowania.
- Stopień ochrony: IP65, IP66K, IP67 – odporność na pył, wodę oraz intensywne czyszczenie
- Materiał obudowy: wytrzymałe tworzywo sztuczne o wysokiej odporności chemicznej i na oleje
- Długość przewodu: 10 m – zapewniająca swobodę instalacji, nawet w oddalonych punktach
- Obudowa kątowa pozwala na montaż w trudno dostępnych miejscach oraz prowadzenie przewodu pod kątem 90°
- Pozłacane styki – gwarancja trwałego, pewnego połączenia i niskiej rezystancji
- Przewód trójżyłowy o przekroju 0,25 mm² – zapewnia stabilne przesyłanie sygnałów
Typowe zastosowania konektora M8 kątowego
Konektory M8 są szeroko wykorzystywane w przemyśle automatyki, robotyce, maszynach produkcyjnych oraz w systemach czujników i siłowników. Dzięki wytrzymałej konstrukcji i wysokiej ochronie IP, doskonale sprawdzają się w trudnych warunkach przemysłowych, gdzie kontakt z wilgocią, kurzem czy olejami jest codziennością.
- Połączenia czujników i siłowników w systemach automatyki
- Kompaktowe układy sterowania wymagające kąta wyprowadzenia przewodu
- Maszyny pakujące, linie produkcyjne oraz stanowiska montażowe
- Branża spożywcza i farmaceutyczna – możliwość użytkowania w środowiskach o podwyższonej wilgotności
- Zastosowania mobilne, robotyka oraz systemy bezpieczeństwa
Konstrukcja i bezpieczeństwo użytkowania
Produkt wyposażony jest w gwint M8 x 1 oraz metalową nakrętkę radełkowaną, co ułatwia szybki i stabilny montaż. Dodatkowo użyte materiały zapewniają odporność na czynniki atmosferyczne oraz agresywne media (szczegóły odporności materiałów należy ocenić indywidualnie w zależności od aplikacji).
Przewód wykonany z elastycznego, odpornego na UV i płomienie materiału PVC, umożliwia stosowanie zarówno w ruchomych, jak i stacjonarnych aplikacjach. Dla bezpieczeństwa należy chronić złącze przed nadmiernymi obciążeniami mechanicznymi, stosując odpowiednie mocowania, np. opaski kablowe.
Rysunki i schematy techniczne – łatwy montaż konektora M8
Wraz z produktem udostępnione są schematy okablowania oraz oznaczenia pinów, które ułatwiają szybką identyfikację żył (brązowy, niebieski, czarny), a także poprawny montaż i podłączenie do urządzeń automatyki przemysłowej.
Złącze M8 to niezawodne i uniwersalne rozwiązanie dla wymagających aplikacji przemysłowych.
