USA
Żeński proste
M12, 8-piny
bez koszulek kablowych
Przewód zatwierdzony dla 300 V
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, rosa, szary, żółty, zielony, czerwony |
General data | Cable
| Identyfikacja przewodu | U0H |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires twisted |
| Filler | tak |
| wire arrangement | , biały, niebieski, rosa, szary, żółty, zielony, czerwony |
Mechanical data | Cable
| Cable weigth | 70,4 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,76 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Electrical resistance line constant wire | 46,9 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

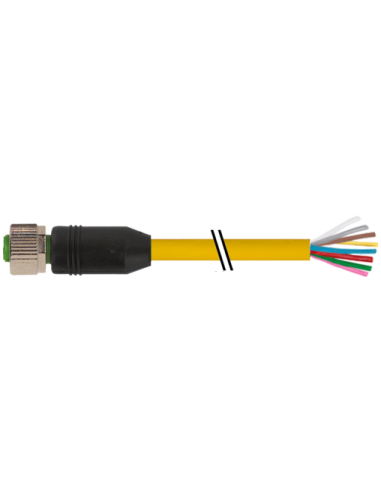

Złącze M12 żeńskie proste 8-pinowe do kabla o długości 1,5 m – 7700-17041-U0H0150
Złącze M12 żeńskie 0° to profesjonalne rozwiązanie przeznaczone do szybkiego i niezawodnego łączenia przewodów w aplikacjach przemysłowych. Wersja prosta, 8-pinowa, wyposażona w przewód o długości 1,5 metra, umożliwia wszechstronne wykorzystanie w automatyce przemysłowej, sterowaniu maszynami, technologii transportowej, robotyce oraz systemach produkcyjnych.
Zastosowanie złącza M12 żeńskiego prostego
Złącze M12 żeńskie doskonale sprawdza się w środowiskach wymagających pewnych i trwałych połączeń elektrycznych, a także odporności na czynniki zewnętrzne, takie jak wilgoć, oleje oraz agresywne media chemiczne. Popularne są jego zastosowania w:
- łączeniu czujników i aktuatorów z systemami sterującymi,
- modułach IO-Link i sieciach przemysłowych,
- instalacjach maszyn przemysłowych oraz automatyzacji procesów,
- aplikacjach transportowych i robotycznych.
Kluczowe zalety złącza M12 7700-17041-U0H0150
- Niezawodna ochrona IP65/IP66K/IP67 – zapewnia trwałość podczas pracy w warunkach przemysłowych.
- Wytrzymałość temperaturowa – praca w zakresie od -25°C do +85°C (z możliwością rozszerzenia w zależności od jakości kabla).
- Odporność materiałowa – obudowa wykonana z wytrzymałego tworzywa PUR, blokada niklowana, a elementy metalowe z cynkowego odlewu ciśnieniowego.
- Elastyczny i trwały przewód – płaszcz TPE odporny na płomienie, chemikalia oraz oleje; całkowicie bezołowiowy, wolny od FCKW i halogenów.
- Szybka i pewna instalacja – złącze wyposażone w gwint M12 x 1 oraz zabezpieczenie przeciwwstrząsowe.

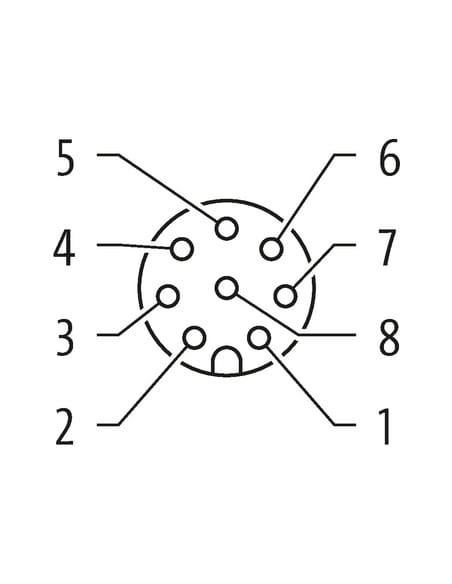

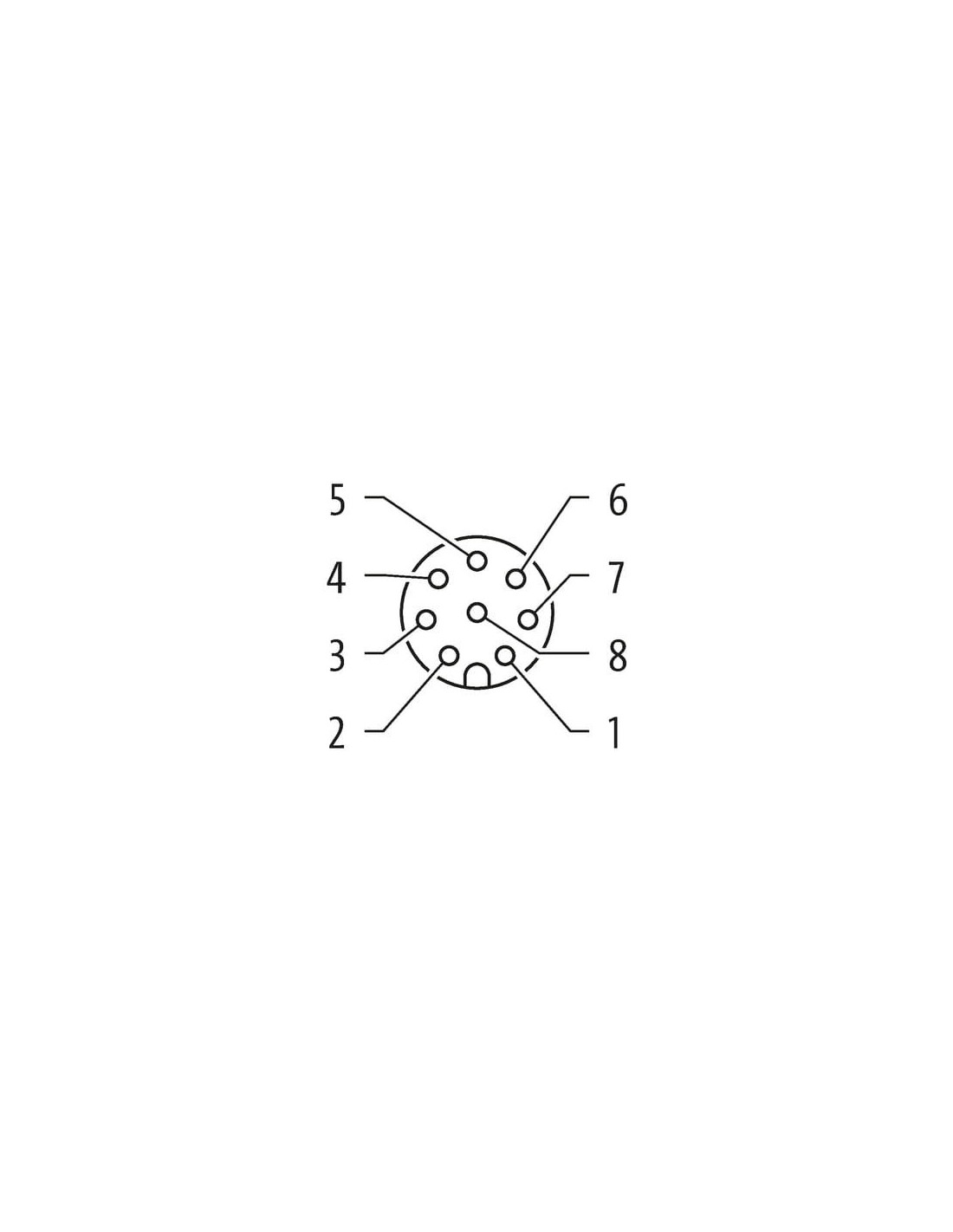

Schematy i wyprowadzenia – przewodnik użytkownika
Dla wygody użytkowników, układ pinów został jasno oznaczony, a schemat wyprowadzeń dostępny jest w dokumentacji graficznej, co znacząco ułatwia prawidłowe podłączenie przewodu. Oznaczenia kolorystyczne poszczególnych żył ułatwiają integrację z istniejącymi systemami.
Typowe zastosowania i korzyści
- Oszczędność czasu – gotowe okablowanie skraca czas instalacji i minimalizuje ryzyko błędów podłączeń.
- Modułowość – kompatybilność ze standardem DIN EN 61076-2-101 (typ M12) pozwala na wszechstronne zastosowanie w przemysłowych sieciach komunikacyjnych.
- Bezpieczeństwo – maksymalne napięcie pracy 30 V (AC/DC), nominalny prąd do 2 A na styk oraz wysokie bezpieczeństwo elektryczne podnoszą jakość instalacji.
- Wytrzymałość mechaniczna – przewód zapewnia 10 milionów cykli gięcia (C-track), nadaje się do zastosowań ruchomych i dynamicznych.
Podsumowanie – przewód M12 żeński prosty do specjalistycznych zastosowań przemysłowych
Złącze kablowe M12 żeńskie 0° 8-pinowe z kablem o długości 1,5 m to uniwersalny wybór dla automatyków, integratorów systemów oraz użytkowników poszukujących solidnego rozwiązania łączeniowego w trudnych warunkach przemysłowych. Produkt spełnia wymagania licznych norm jakości i bezpieczeństwa, gwarantując wysoką odporność na czynniki zewnętrzne oraz oferując wszechstronność zastosowania w wielu branżach.
