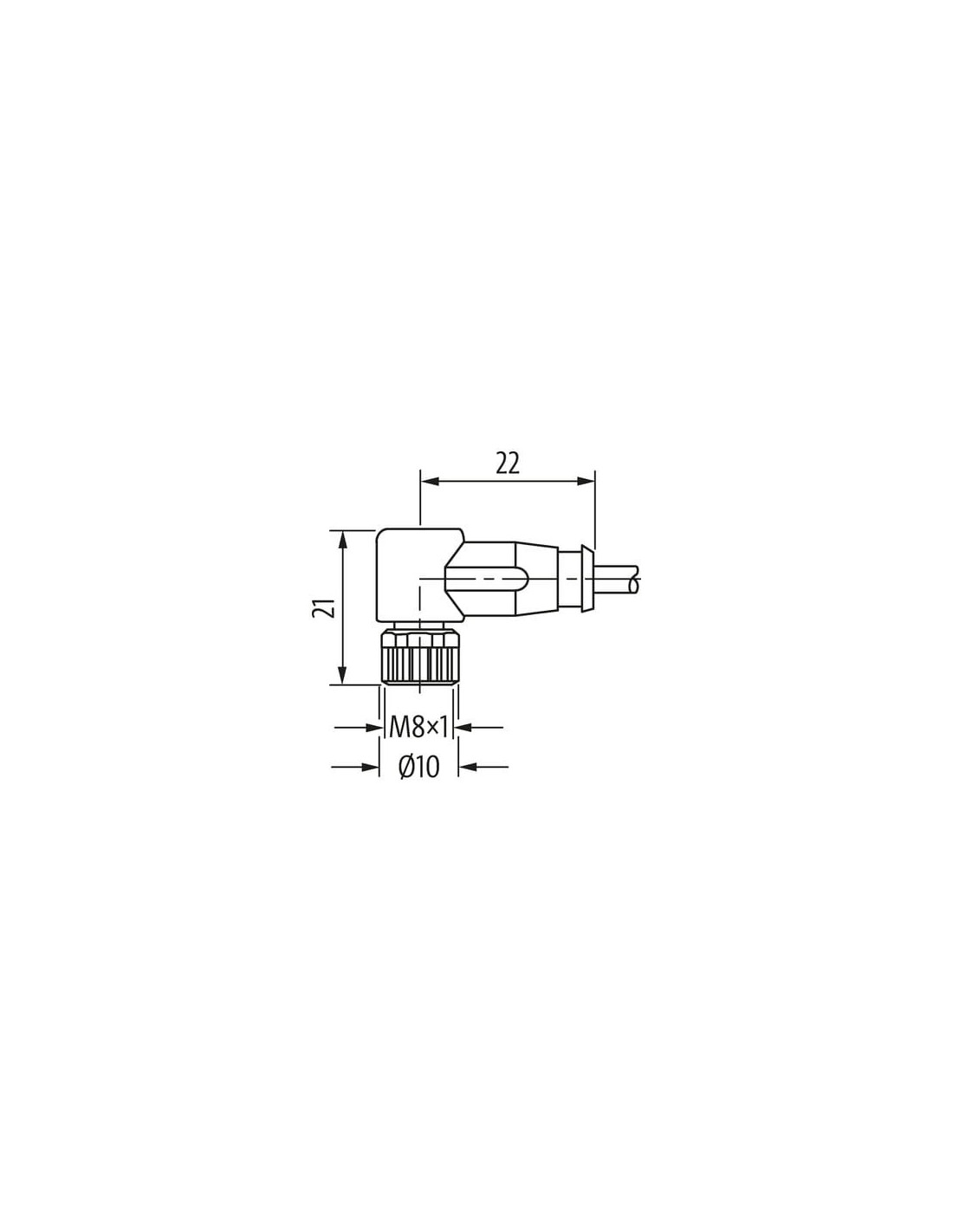

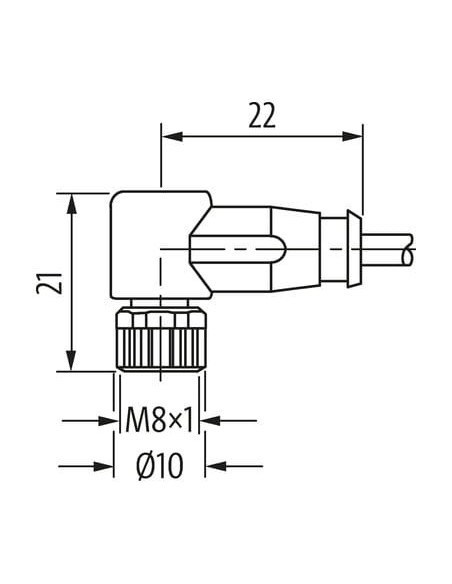

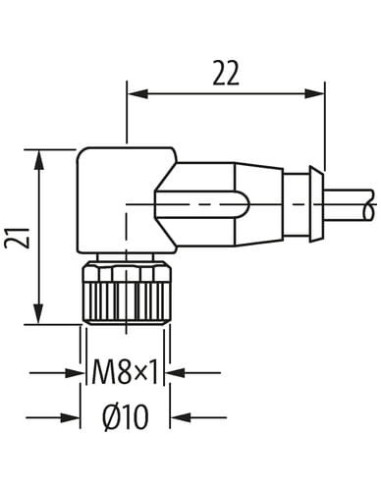

Żeński kątowe
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

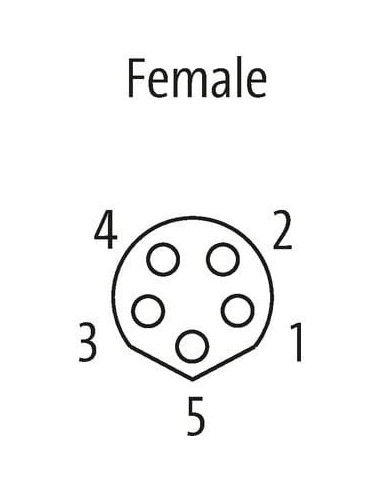

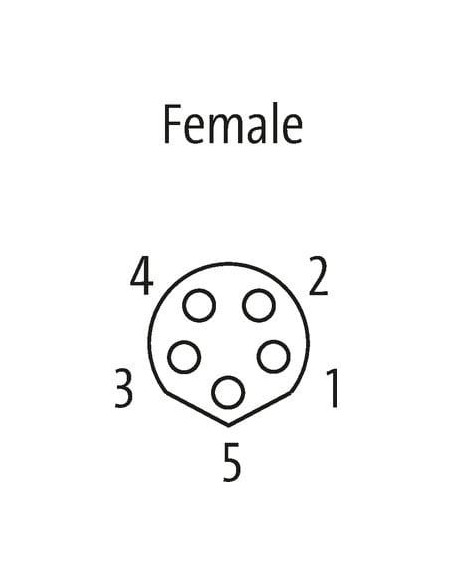

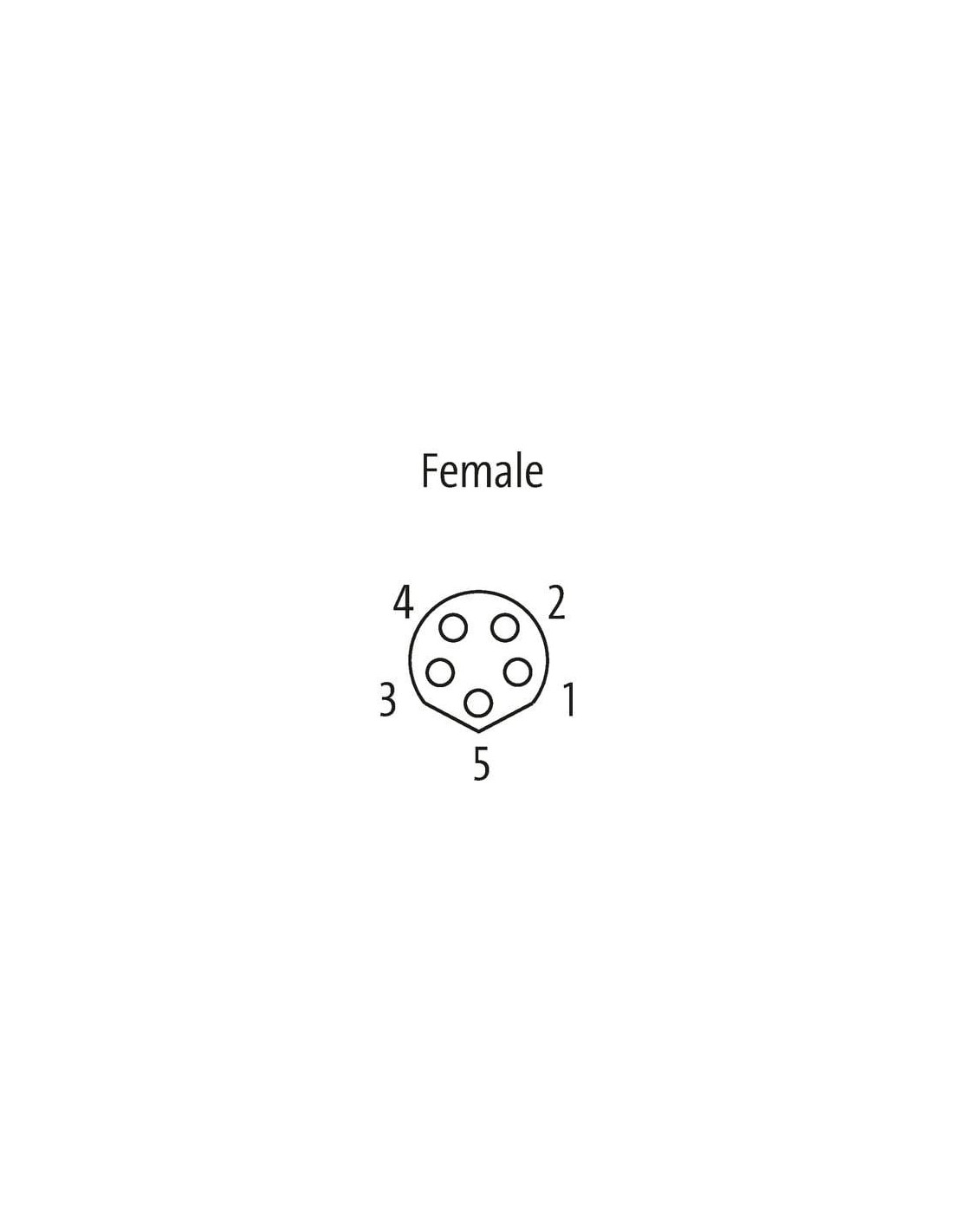

| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FPM |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

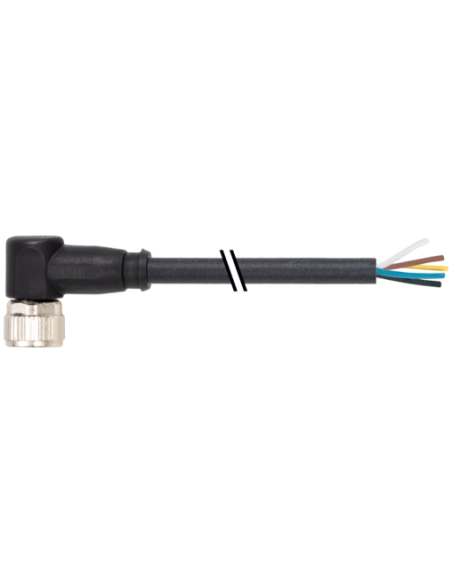

Złącze M8 żeńskie kątowe 5-pinowe z kablem 10 m – 7000-08951-6951000
Złącze M8 żeńskie kątowe to wysokiej jakości komponent przeznaczony do realizacji połączeń elektrycznych w wymagających warunkach przemysłowych. Wersja 90° oraz długość kabla 10 m pozwalają na zastosowanie produktu w miejscach, gdzie przestrzeń jest ograniczona, a wymagana jest elastyczność prowadzenia przewodów.
Charakterystyka techniczna złącza M8 kątowego (90°)
- 5-pinowe złącze żeńskie (gniazdo)
- Kodowanie B umożliwiające bezpieczne i pewne połączenie
- M8 x 1 mm gwint przyłączeniowy
- Kąt wyprowadzenia przewodu: 90°
- Konstrukcja zapewniająca stopień ochrony IP67 (odporność na pył i chwilowe zanurzenie w wodzie)
- Obudowa z tworzywa TPU oraz metalowe elementy niklowane, zapewniające wysoką odporność chemiczną i olejoodporność
- Brak diody LED – pełna szczelność złącza
Zastosowanie i możliwości wykorzystania złącza M8 z kablem
Złącze M8 żeńskie kątowe z wolnym końcem kabla znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, robotyce, systemach czujnikowych, technikach pomiarowych oraz przy podłączaniu różnych urządzeń sterujących. Kątowa konstrukcja umożliwia instalację wszędzie tam, gdzie oszczędność miejsca i kompaktowość są kluczowe.
- Przemysł maszynowy – podłączenia czujników, siłowników, modułów sterujących
- Systemy automatyki – elastyczna integracja w szafach sterowniczych i liniach montażowych
- Robotyka – instalacje w ograniczonej przestrzeni montażowej
- Projekty OEM oraz wymagające warunki (IP67)
Budowa i przewody złącza M8 5P
Komplet zawiera 5-żyłowy kabel PUR o długości 10 metrów. Skrętka miedziana gwarantuje stabilność przesyłu sygnałów oraz wysoką elastyczność i trwałość w ruchomych aplikacjach (do 5 milionów cykli gięcia). Przewody opisane kolorami ułatwiają szybkie i poprawne wykonanie połączeń.
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY)
- Przekrój żyły: 0,25 mm²
- Izolacja przewodu: PP, płaszcz: PUR (wytrzymałość na płomień, benzynę i oleje)
Zalety złącza M8 5-pinowego kątowego z wolnym końcem kabla
- Uniwersalne rozwiązanie połączeniowe, zgodność z wieloma standardami automatyki
- Odporność na czynniki chemiczne, wibracje, kurz, wilgoć (IP67)
- Szybki i pewny montaż dzięki gwintowi M8 x 1 i ergonomicznemu kształtowi
- Elastyczny kabel PUR – żywotność nawet przy intensywnym ruchu
- Możliwość pracy w szerokim zakresie temperatur (-25 do +80°C)
Typowa aplikacja złącza M8, 5P (B-kodowanie), kątowego do kabla
Złącze M8 żeńskie kątowe 5P – 7000-08951-6951000 to doskonały wybór do profesjonalnych instalacji, gdzie liczy się niezawodność, kompaktowa budowa oraz bezpieczeństwo transmisji sygnałów i zasilania. Zoptymalizowane pod kątem łatwego montażu i konserwacji dzięki ergonomicznemu kształtowi i kontrastowym oznaczeniom przewodów.
