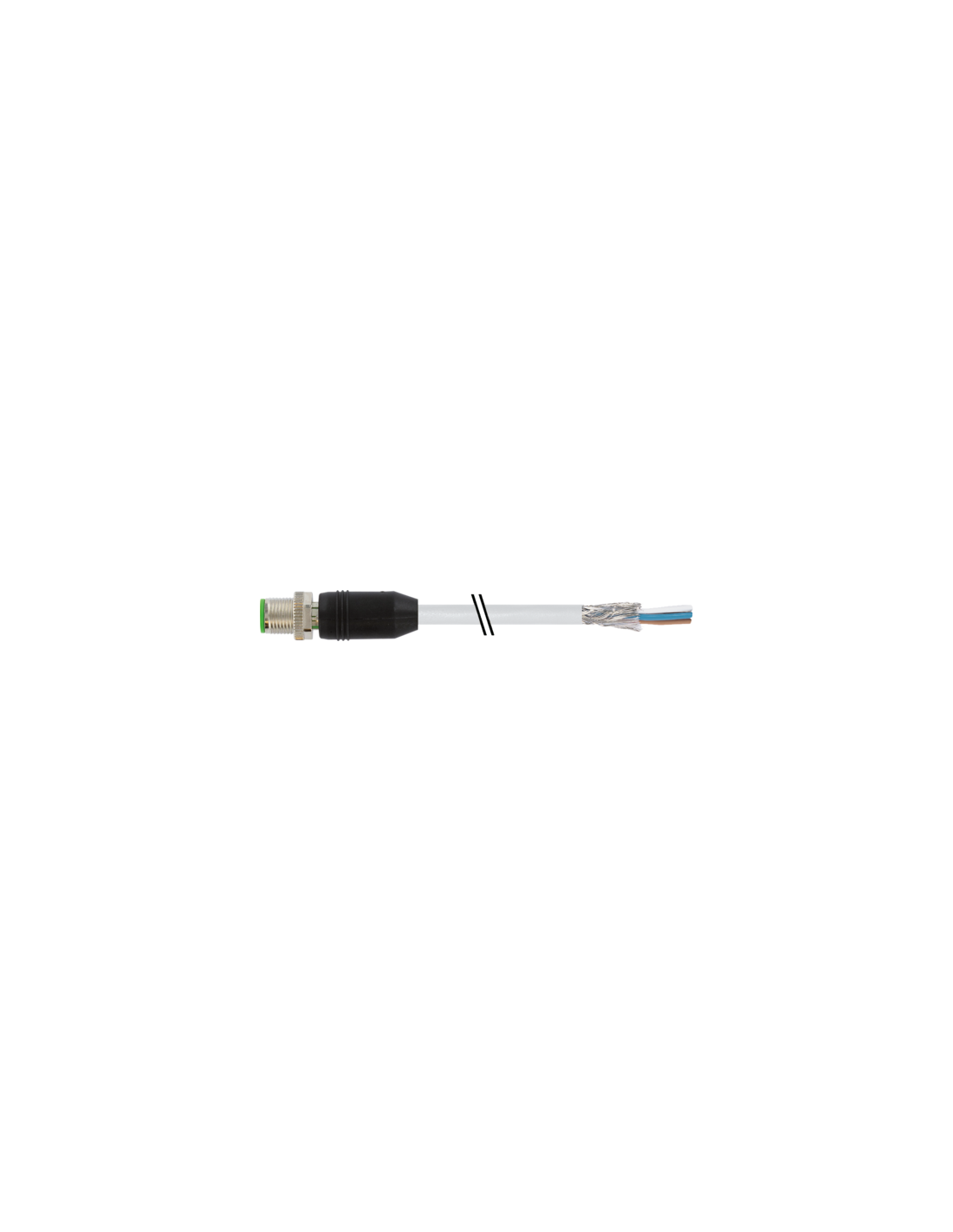

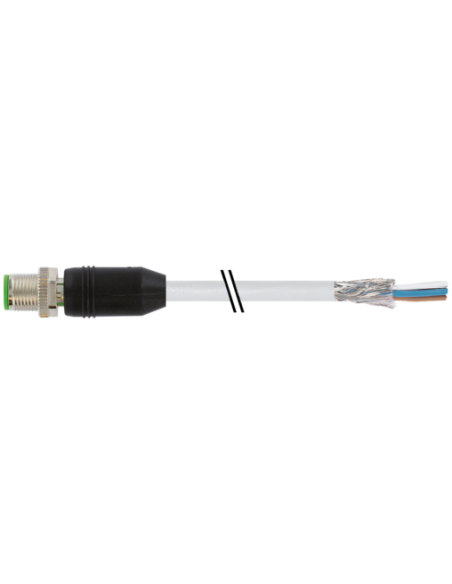

Męski prosty
M12, 4-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 330 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Stranding factor min. | 74 mm |
| Stranding factor max. | 74 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 53,9 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze M12 męskie proste ekranowane z kablami 7000-13081-3300750 – wysoka odporność, niezawodność i uniwersalne zastosowanie
Męskie złącze M12 proste ekranowane z kablami o długości 7,5 m, kod produktu: 7000-13081-3300750, to praktyczne rozwiązanie przeznaczone do profesjonalnych aplikacji przemysłowych i automatyki. Komponent wyróżnia się solidną konstrukcją i estetycznym wykonaniem, co gwarantuje stabilność oraz długą żywotność nawet w wymagających warunkach pracy.
Konstrukcja i materiał – złącze M12 do trudnych warunków
Złącze M12, 4-piny, kodowanie A wykonane jest z wysokiej jakości materiałów:
- Obudowa z trwałego, chemicznie odpornego i odpornego na oleje tworzywa sztucznego,
- Powłoka blokady z niklowanego cynkowego odlewu ciśnieniowego,
- Pozłacane styki – dla maksymalnej jakości połączenia oraz ochrony przed korozją,
- Materiał kabla: PUR i PVC, gwarantujące wysoką elastyczność i odporność na uszkodzenia mechaniczne.
Zastosowanie złącza – przemysł, automatyka, instalacje maszynowe
Złącze M12 ekranowane znajduje szerokie zastosowanie w:
- Przemysłowych instalacjach automatyki,
- Systemach sterowania maszyn,
- Szafach sterowniczych i rozdzielnicach,
- Połączeniach czujników, siłowników i elementów bezpieczeństwa,
- Środowiskach wymagających odporności na zakłócenia elektromagnetyczne – dzięki zastosowaniu miedzianego oplotu (ekranowanie kabla),
- Miejscach narażonych na działanie olejów, środków chemicznych oraz wibracje.
Bezpieczeństwo, ochrona i zgodność ze standardami
Podzespoły spełniają wysokie standardy bezpieczeństwa (IP65, IP66K, IP67), odporności na zapylenie i działanie wody, co zapewnia skuteczne połączenie elektryczne nawet w trudnych warunkach. Złącze jest zgodne z DIN EN 61076-2-101 (M12) oraz charakteryzuje się wysoką odpornością na udary i drgania.
Właściwości przewodu – wytrzymałość i elastyczność
Kabel ekranowany, 4-żyłowy, o długości 7,5 m jest idealny do zastosowań wymagających wydajności i niezawodności:
- Doskonale nadaje się zarówno do instalacji stałych, jak i ruchomych,
- Posiada bardzo dobre właściwości mechaniczne, elastyczność i odporność na złamania,
- Powłoka zewnętrzna jest odporna na promieniowanie UV, środki chemiczne, benzynę i oleje,
- Przewody oznaczone są kolorami: brązowy (BN), biały (WH), niebieski (BU), czarny (BK).
Możliwości i zalety instalacyjne złącza M12, 7000-13081-3300750
Szybki i pewny montaż dzięki możliwości włożenia i przykręcenia z zabezpieczeniem przeciwwstrząsowym. Wysoki moment obrotowy styku (0,6 Nm) zapewnia trwałość połączenia. Oznaczenie pinów i czytelne kodowanie umożliwiają szybkie podłączenie, minimalizując ryzyko błędów instalacyjnych.
Odpowiednie do zastosowań w różnym zakresie temperatur: od -30°C do +80°C (kabel stały), a także w ruchu od -5°C do +70°C.
Produkt jest wolny od ołowiu, kadmu oraz FCKW, co wpisuje się w standardy ekologiczne i bezpieczeństwa pracy.
Podsumowanie – uniwersalne i niezawodne złącze M12 ekranowane z kablem
Ekranowane złącze M12 męskie proste z przewodem 4-żyłowym o długości 7,5 m to sprawdzony wybór do przemysłu, automatyki i trudnych warunków środowiskowych. Niezawodność, elastyczność, wysoki poziom zabezpieczenia przeciwzakłóceniowego i łatwość montażu czynią ten produkt uniwersalnym rozwiązaniem dla szerokiego zakresu zastosowań.
