Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z wolnym końcem kabla – 7000-12241-2350500
Konektor M12 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie stosowane w automatyce przemysłowej, systemach sterowania, czujnikach oraz instalacjach maszyn. Produkt posiada 5-pinowe złącze kodowania A oraz wysokiej jakości kabel o długości 5 metrów, zakończony wolnym końcem. Ten typ złącza często wykorzystywany jest do przesyłania sygnałów oraz zasilania urządzeń automatyki, sensorów lub modułów IO w środowisku przemysłowym.
Zalety konektora M12 z wolnym końcem kabla
- Solidne, niezawodne połączenie – precyzyjny gwint M12 x 1 oraz radełkowana, plastikowa nakrętka zapewniają pewny montaż i szybkie, bezpieczne podłączenie.
- 5 torów sygnałowych/kabel 5-żyłowy – umożliwia transmisję zarówno sygnałów, jak i zasilania.
- Wysoka odporność – niklowana powłoka złącza, wysokiej jakości materiały (PUR, FKM, miedź) oraz stopień ochrony IP65/IP66K/IP67 gwarantują pracę nawet w trudnych warunkach przemysłowych, w obecności olejów i chemikaliów.
- Szeroki zakres temperatur pracy: od -25°C do +85°C dla konektora, od -40°C do +90°C (przy pracy długotrwałej) dla przewodu.
- Oznaczenie kolorystyczne żył – szybka i łatwa instalacja według schematów elektrycznych (brązowy, biały, niebieski, czarny, zielono-żółty).
- Pozłacane styki – odporność na korozję i bardzo dobre przewodzenie sygnałów.
- Bardzo elastyczny przewód zewnętrzny z płaszcza PUR – wytrzymałość na wielokrotne zginanie, odporność na ścieranie i agresywne media.
Typowe zastosowania złącza M12 prostego
Złącze M12 żeńskie z wolnym końcem kabla znajduje zastosowanie m.in. w:
- Przemysłowych czujnikach i elementach wykonawczych (np. czujniki indukcyjne, optyczne, magnetyczne i inne w automatyce produkcyjnej)
- Maszynach i liniach produkcyjnych – do szybkiego podłączania paneli operatorskich, rozdzielaczy, modułów IO oraz elektrozaworów.
- Systemach transportowych i magazynowych
- Aplikacjach robotycznych – podłączanie narzędzi, czujników położenia lub elementów wykonawczych.
- Budowie szaf sterowniczych – jako przewody sygnałowe zapewniające niezawodne połączenia.
- Automatyzacji procesów – wszędzie tam, gdzie liczy się trwałe, odporne na warunki przemysłowe połączenie.
Budowa i bezpieczeństwo użytkowania
Złącze posiada plastikową obudowę o wysokiej odporności chemicznej oraz cynkowaną, niklowaną blokadę. Konstrukcja zapewnia szczelność (normy EN IEC 60529: IP65, IP66K, IP67), a także odporność na drgania oraz działanie czynników mechanicznych. Niezwykle wytrzymały przewód PUR nie zawiera halogenów, ołowiu, kadmu, FCKW ani silikonu – idealny do zastosowań wymagających dużej liczby cykli pracy oraz odporności na zginanie i skręcanie.

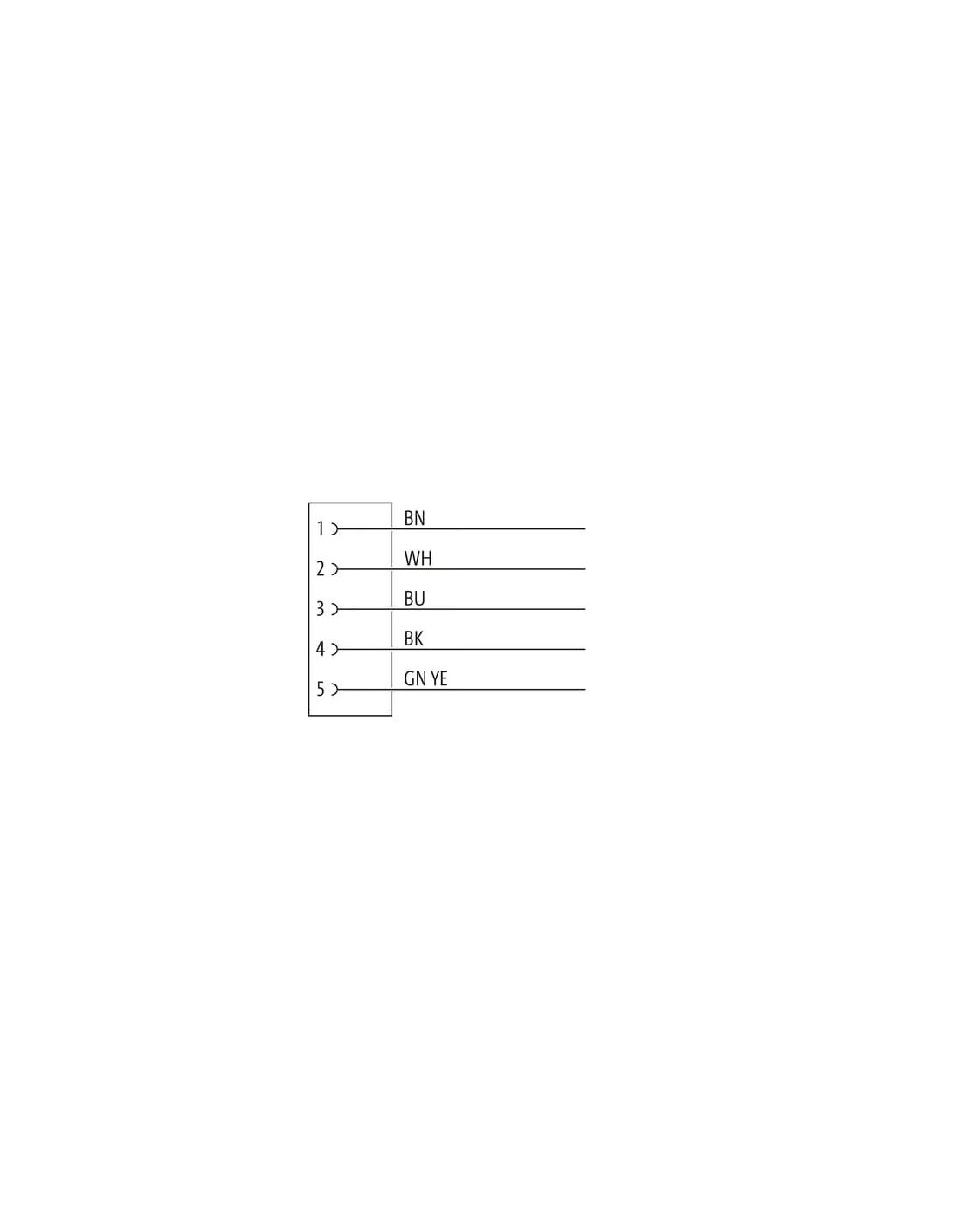

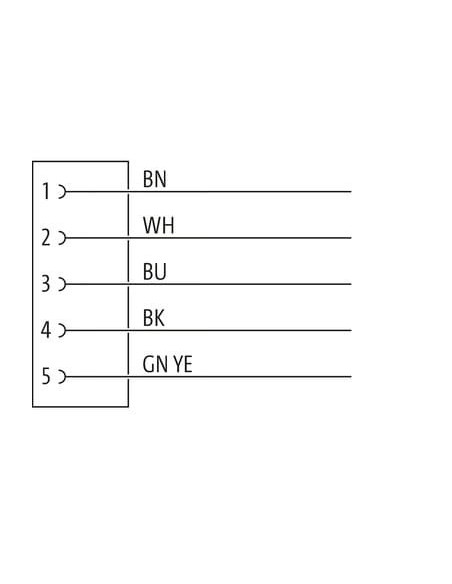

Podłączenie i oznaczenia przewodów
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – zielono-żółty (GN YE)
Podczas instalacji należy stosować odpowiednie promienie gięcia i zabezpieczenia przed obciążeniami mechanicznymi, aby zachować szczelność i trwałość połączenia.
Konektor M12 – elastyczność i uniwersalność
Konektory M12 z wolnym końcem kabla umożliwiają dostosowanie długości przewodu do potrzeb konkretnej aplikacji, co czyni je uniwersalnym wyborem dla automatyki, przemysłu spożywczego, maszynowego oraz transportowego. Dzięki zgodności z normami DIN EN 61076-2-101 oraz UL, są to komponenty gwarantujące bezpieczną i długotrwałą pracę w środowiskach przemysłowych.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
