Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

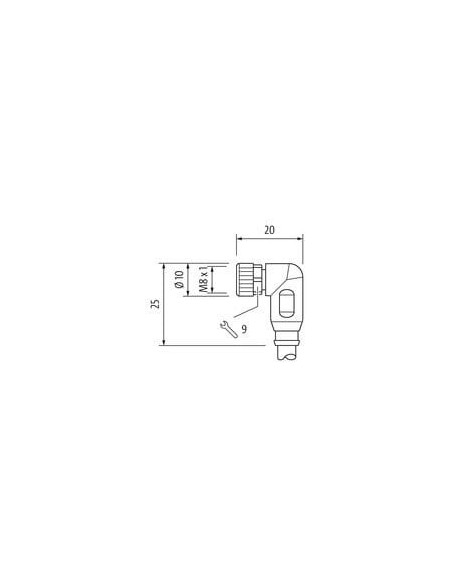

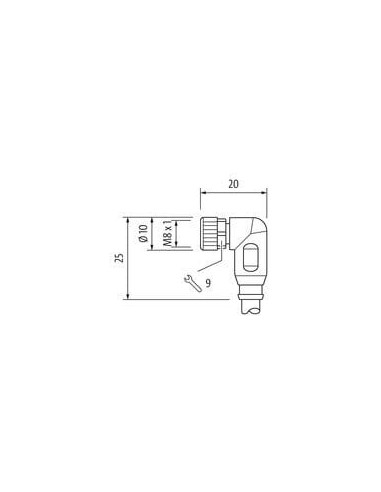

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

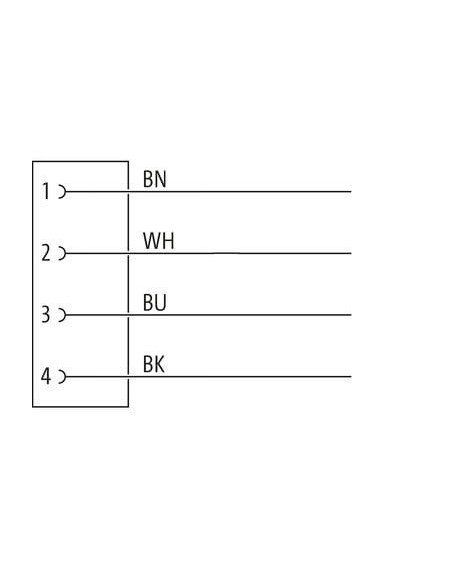

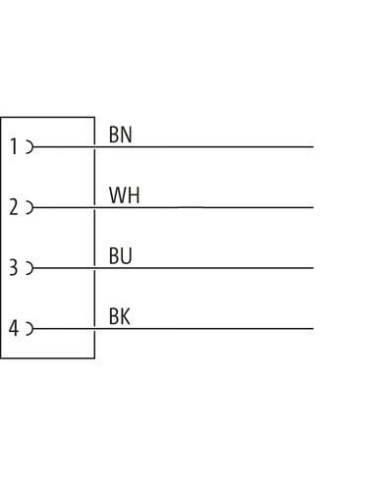

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

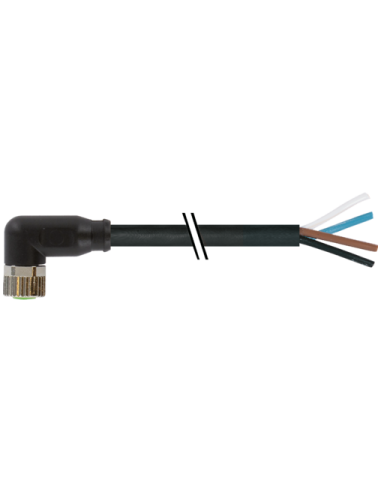

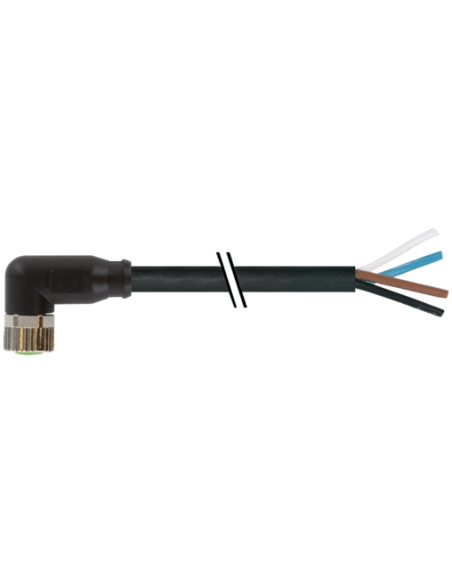

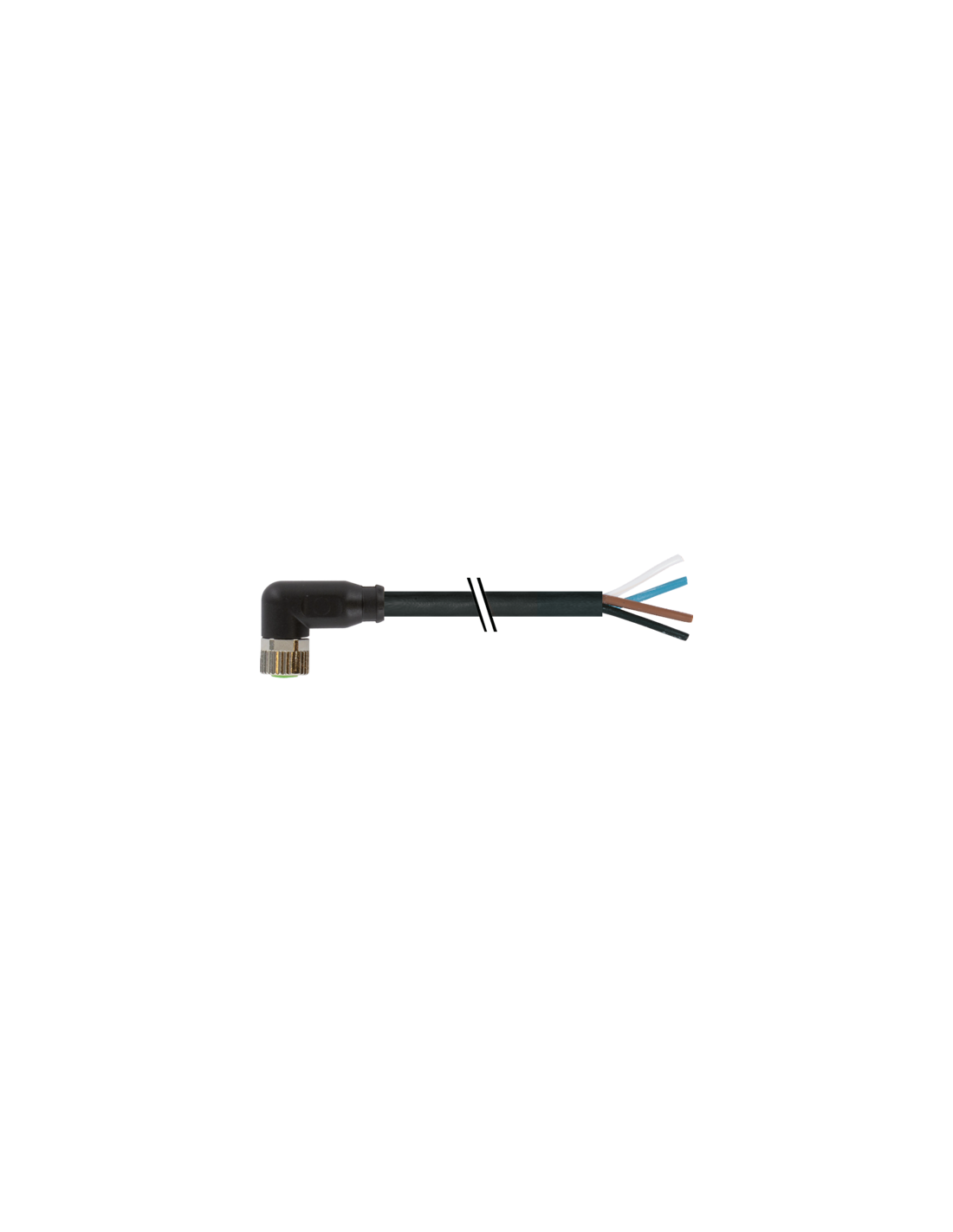

Złącze żeńskie M8 90° na kabel 4-pinowe – wysokiej jakości rozwiązanie do automatyki i przemysłu
Złącze żeńskie M8 90° na kabel (kod produktu: 7000-08101-6310030) to kompaktowy i solidny element, zaprojektowany z myślą o niezawodnym połączeniu w zastosowaniach przemysłowych. Kątowa konstrukcja wtyczki umożliwia łatwe podłączenie w miejscach o ograniczonej przestrzeni, a wysoka szczelność oraz odporność mechaniczna gwarantują bezpieczną pracę, nawet w wymagających warunkach.
Najważniejsze cechy i zalety złącza M8 4-pin kątowego
- Kątowa konstrukcja 90° umożliwia montaż tam, gdzie proste złącza mogą być trudne do zastosowania – idealne do kompaktowych maszyn i rozdzielnic.
- Czteropinowe złącze zgodne ze standardem M8, kompatybilne z szeroką gamą czujników, aktuatorów i urządzeń automatyki.
- Obudowa z trwałego tworzywa PUR oferuje wysoką odporność na ścieranie, substancje chemiczne oraz oleje.
- Stopień ochrony IP65, IP66K, IP67 zapewnia pełną szczelność przed pyłem oraz wodą, także w warunkach dynamicznych.
- Pozłacane styki gwarantują stabilny kontakt elektryczny i niską rezystancję, co przekłada się na długą żywotność połączenia.
- Kodowanie typu A zapewnia bezpieczeństwo podczas podłączania i eliminuje ryzyko pomyłek.
- Kabel PUR o długości 0,3 m, odporny na promieniowanie UV, płomień, benzynę oraz intensywne obciążenia mechaniczne (m.in. zginanie, skręcanie).
- Możliwość pracy w szerokim zakresie temperatur: od -25°C do +85°C (dla stałego montażu kabla: od -40°C).
Zastosowania złącza żeńskiego M8 kątowego 4P
Złącze M8 90° żeńskie znajduje zastosowanie w wielu segmentach rynku przemysłowego, takich jak:
- automatyka przemysłowa – przyłącza do czujników, enkoderów i aktuatorów,
- maszyny pakujące i linie produkcyjne,
- systemy transportowe i robotyka,
- urządzenia pomiarowe oraz systemy sterowania,
- aplikacje, w których wymagana jest odporność na działanie substancji chemicznych i wilgoci.
Stabilność i trwałość połączenia – idealne do szybkiego montażu
Złącze M8 żeńskie kątowe wyposażone jest w radełkowaną śrubę mocującą, która pozwala na szybką i pewną instalację. Odejście kablowe pod kątem minimalizuje ryzyko uszkodzenia przewodu w miejscach o ograniczonej przestrzeni. Produkt spełnia normę DIN EN 61076-2-104 oraz posiada certyfikaty cURus, co pozwala na bezpieczne stosowanie w systemach automatyki zgodnych z międzynarodowymi standardami.
Bezpieczeństwo i niezawodność w codziennym użytkowaniu
Złącze gwarantuje stabilność połączenia dzięki zastosowaniu materiałów, które są odporne na zanieczyszczenia oraz udary mechaniczne. Prąd roboczy na styk sięga 4A, a maksymalne napięcie pracy to 60V DC/50V AC na styk, co pozwala na szerokie wykorzystanie w różnorodnych układach zasilania i sygnalizacji. Montaż jest szybki i wygodny, a odpowiednie zabezpieczenia zapobiegają przypadkowemu rozłączeniu, nawet w środowisku narażonym na wibracje.
Podsumowanie – Złącze M8 kątowe na kabel do wymagających aplikacji
Złącze żeńskie M8 90° na kabel to wszechstronne narzędzie dla instalatorów i projektantów automatyki, rozdzielnic oraz maszyn przemysłowych. Z powodzeniem znajduje zastosowanie tam, gdzie liczy się efektywność montażu, trwałość oraz bezpieczeństwo połączenia. Krótki przewód umożliwia precyzyjne dopasowanie do konkretnej aplikacji, a szeroka kompatybilność pozwala na wykorzystanie produktu w wielu nowoczesnych systemach sterowania.
