Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

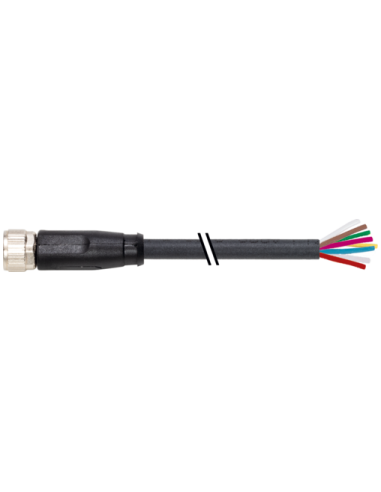

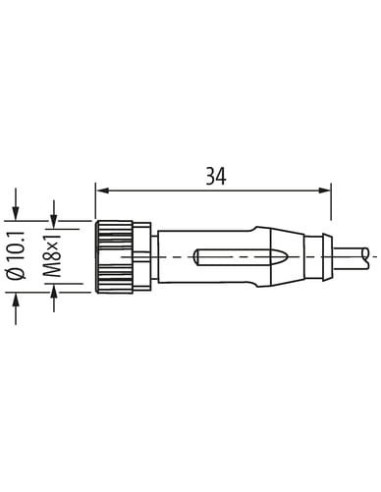

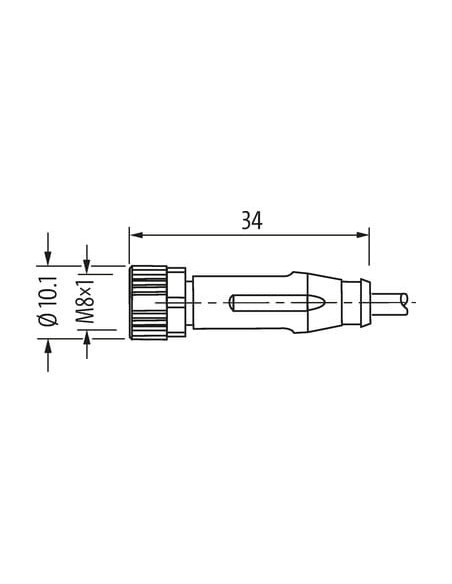

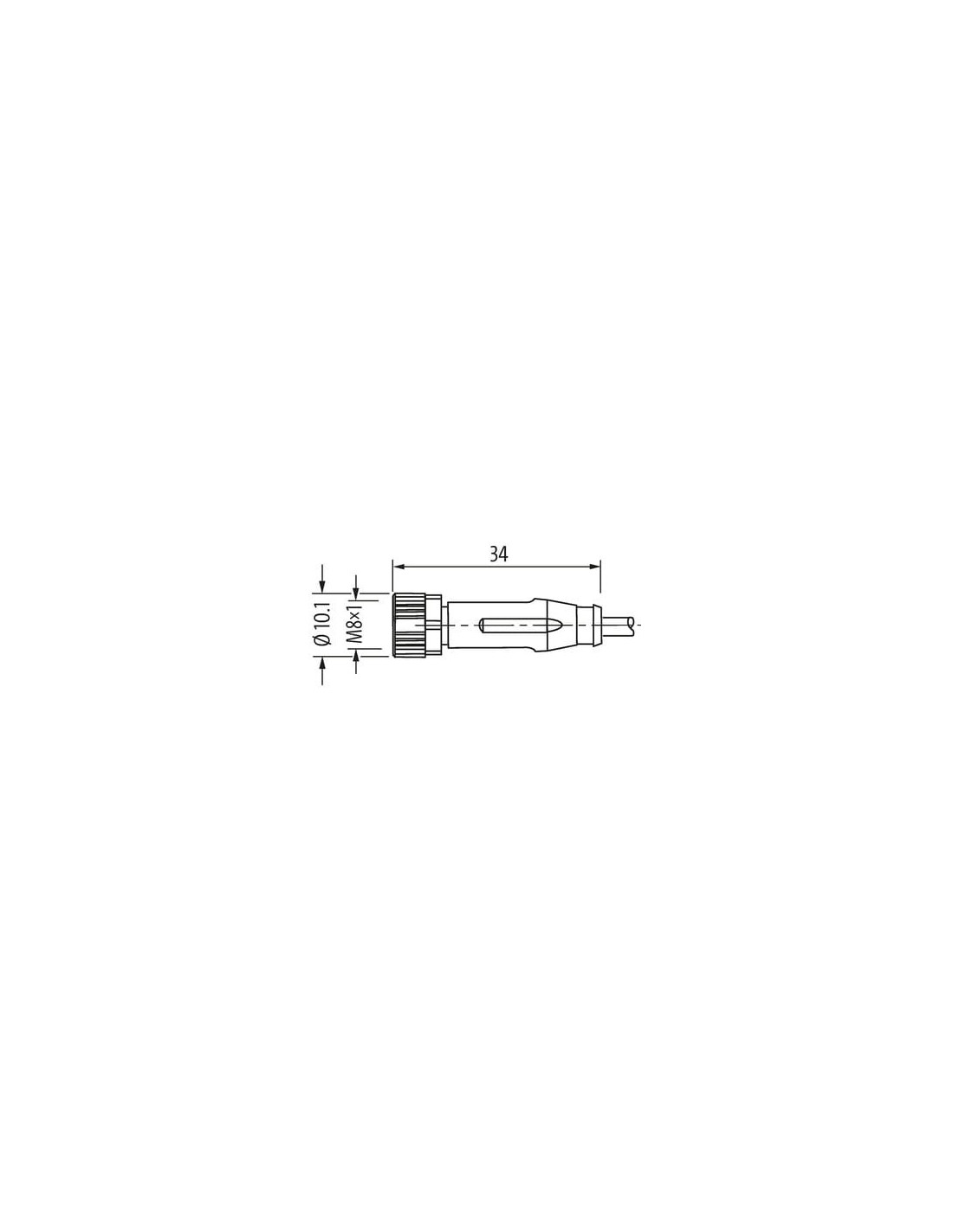

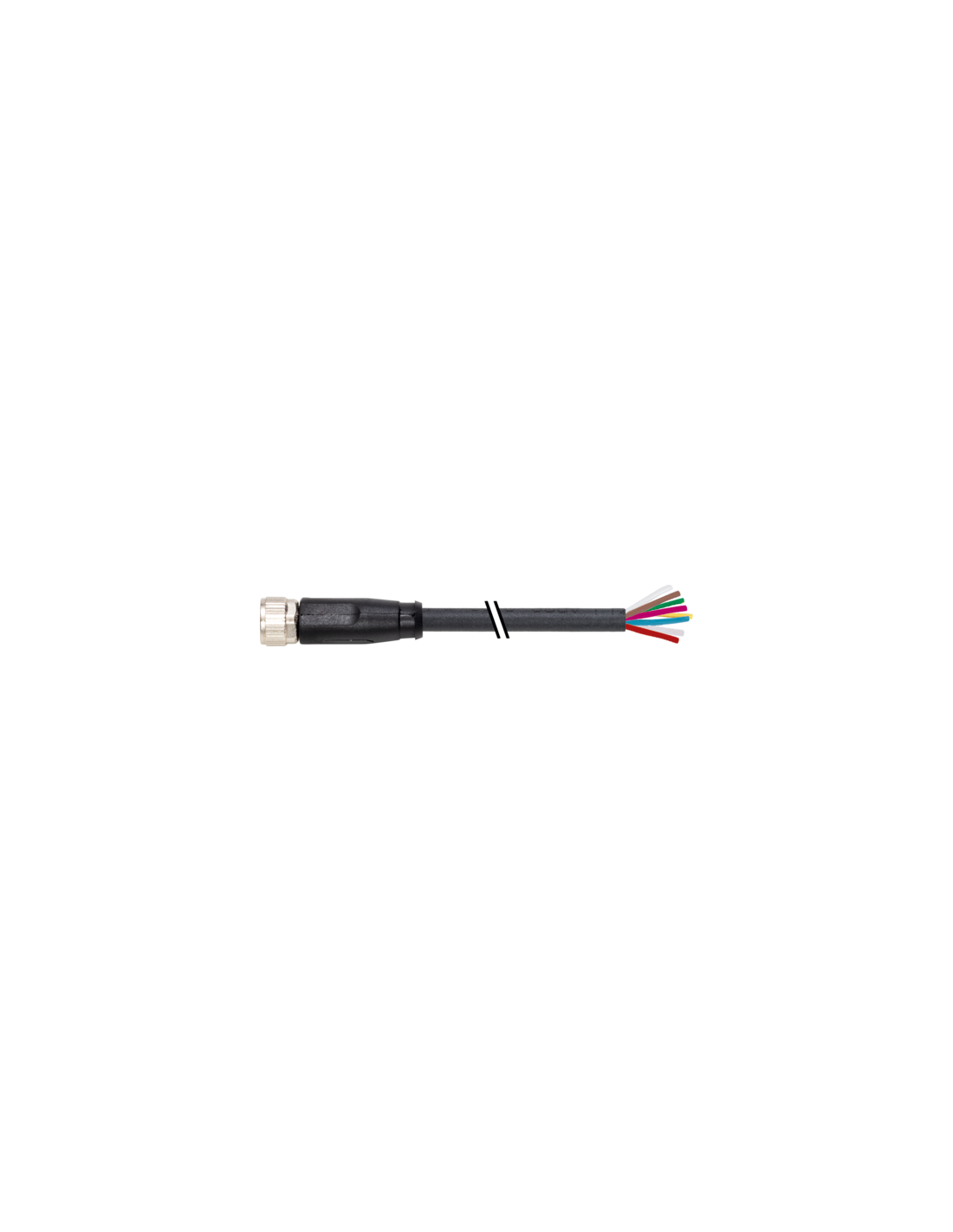

Konektor M8 żeński 0° do wolnego kabla 8-pinowy 10m – 7000-08961-6961000
Konektor M8 żeński 0° do wolnego kabla o długości 10 metrów to wysokiej jakości złącze przemysłowe, przeznaczone do zastosowań w automatyce, robotyce, systemach czujników oraz maszynach przemysłowych. Produkt spełnia normę DIN EN 61076-2-104 (M8), oferując niezawodne połączenie w wymagających środowiskach pracy.
Specyfikacja techniczna i budowa – złącze M8 8-pinowe
Konektor M8 posiada 8 wyprowadzeń (pinów), a przewody wewnętrzne oznaczone są standardowymi kolorami: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony. Złącze wyposażono w prosty kabel o długości 10 metrów (inny wariant długości dostępny na życzenie), zakończony wolnym końcem, co umożliwia łatwą integrację z instalacją elektryczną.
- Typ złącza: M8 żeńskie, proste
- Liczba pinów: 8
- Długość przewodu: 10 m
- Materiał powłoki kablowej: PUR, wysoka odporność chemiczna
- Stopień ochrony: IP67 – odporność na pył i zanurzenie w wodzie
- Odporność na oleje i płomień: zgodność z normami IEC 60332-2-2, UL 1581, DIN EN 60811-404
Zastosowania konektora M8 – przemysł, automatyka, robotyka
Konektory M8 z 8-pinami są szeroko stosowane w aplikacjach automatyki przemysłowej, liniach produkcyjnych, systemach czujników oraz w instalacjach maszyn. Ze względu na wysoką szczelność (IP67), sprawdzają się zarówno w halach produkcyjnych, jak i w warunkach zewnętrznych.
- Zasilanie i sygnałowanie czujników oraz elementów wykonawczych
- Połączenia w rozdzielniach i skrzynkach sterowniczych
- Integracja systemów sterowania przemysłowego
- Instalacje robotów, urządzeń pomiarowych i systemów monitoringu
Zalety złącza M8 do kabli przemysłowych
Złącze M8 żeńskie zaprojektowane jest z myślą o łatwym i szybkim montażu – typ prosty, gwint M8 x 1, zabezpieczenie przeciwwstrząsowe oraz wysoka odporność mechaniczna i chemiczna komponentów. Kabel typu PUR cechuje się elastycznością, odpornością na ścieranie oraz na środki chemiczne charakterystyczne dla przemysłu.
- Bezpieczne, trwałe połączenie nawet w trudnych warunkach środowiskowych
- Odporność na drgania i wstrząsy – dedykowane do pracy w miejscach o dużym natężeniu ruchu
- Szybka identyfikacja przewodów dzięki oznaczeniom kolorystycznym
- Dostosowanie do peszli o średnicy wewnętrznej 8 mm
Budowa i bezpieczeństwo użytkowania złącza M8
Korpus konektora M8 wykonany jest z tworzywa o wysokiej odporności na uszkodzenia mechaniczne i chemikalia. Nakrętka z zamkiem niklowanym, a styk pokryty złotem, zapewniają trwały kontakt elektryczny. Konstrukcja spełnia najwyższe normy bezpieczeństwa i ochrony instalacji automatyki.
- Stopień ochrony IP67 – szczelność przy prawidłowym montażu
- Praca w zakresie temperatur: -30°C do +80°C (stała instalacja)
- Wytrzymałość na 2 mln cykli gięcia przy 25°C
- Możliwość stosowania z przewodami prowadzonymi w ruchu (C-track)
Dzięki uniwersalności, odporności i solidności, konektor M8 żeński prosty 8-pinowy stanowi idealne rozwiązanie do najbardziej wymagających instalacji przemysłowych, gdzie niezbędna jest niezawodność połączenia, szybkość montażu oraz odporność na trudne warunki eksploatacyjne.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
