Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

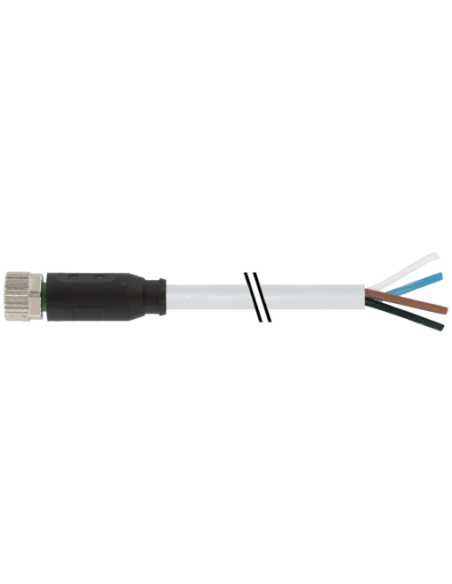

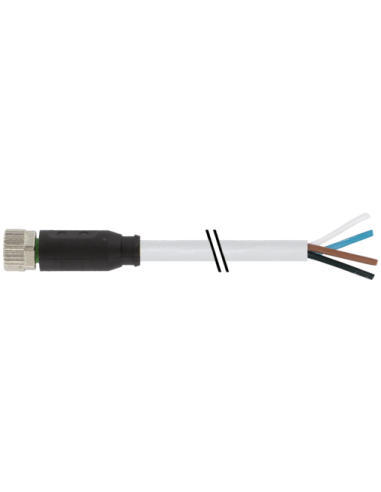

Złącze kablowe M8 4-pin - 7000-08061-2310750 – Konektor przemysłowy z przewodem 7,5 m
Przemysłowe złącze kablowe M8 to niezawodne rozwiązanie do podłączania czujników, siłowników oraz innych urządzeń automatyki przemysłowej. Model: 7000-08061-2310750 to konektor żeński, prosty, wyposażony w 4 piny, wraz z przewodem o długości 7,5 m zakończonym wolnym końcem do własnej konfekcji.
Najważniejsze cechy złącza kablowego M8 – 4 piny
- Rodzaj złącza: żeńskie M8, proste, 4-piny, standard kodowania A
- Długość przewodu: 7,5 metra
- Wytrzymała konstrukcja: obudowa z odpornego tworzywa PUR
- Wysoka odporność chemiczna i na oleje – sprawdza się w aplikacjach przemysłowych
- Pozłacane styki – zapewniają niezawodne przewodzenie sygnału
- Klasa szczelności: IP65/IP66K/IP67 (po włożeniu i dokręceniu konektora)
- Kolory przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Średnica zewnętrzna przewodu: 4,5 mm
- Odporność na dużą liczbę cykli zgięcia – do 10 milionów cykli w aplikacjach ruchomych
Możliwości zastosowania przewodu M8 7000-08061-2310750
Złącze M8 4-pin z przewodem znajduje szerokie zastosowanie w automatyce przemysłowej, budowie maszyn, systemach transportowych oraz robotyce. Idealne do podłączania czujników, enkoderów, zaworów elektromagnetycznych oraz innych elementów wymagających szybkich, pewnych i odpornych połączeń.
- Typowe aplikacje:
- Przemysł spożywczy (odporność na oleje i środki chemiczne)
- Automatyka i linie produkcyjne
- Maszyny pakujące
- Systemy transportowe
- Robotyka przemysłowa
- Integracje systemów sensorycznych
Budowa i zalety produktu
Produkt wykonany z trwałego materiału PUR – odporny na ścieranie, promieniowanie UV, działanie olejów oraz wielu substancji chemicznych. Złącze M8 charakteryzuje się wysoką odpornością mechaniczną, co pozwala na stosowanie również w trudnych warunkach przemysłowych.
- Bezpieczne i szybkie przyłączenie – śruba radełkowana z tworzywa (Lite) umożliwia szczelny i trwały montaż
- Kolorystyka przewodów ułatwia prawidłowe podłączenie (zgodnie z normą DIN EN 61076-2-104)
- Pozłacane styki gwarantują niski opór przejścia oraz minimalizują ryzyko korozji
- Wysokie napięcia znamionowe i obciążalność prądowa: do 60 V DC, 4 A na pin
- Brak diody LED – opłacalne rozwiązanie dla aplikacji niewymagających sygnalizacji stanu
- Elastyczna konfiguracja – bezpośrednie zakończenie przewodu pozwala na indywidualne zakończenie (np. ślimakami, końcówkami lub lutowaniem)
Standardy, normy i bezpieczeństwo użytkowania
Produkt spełnia rygorystyczne normy dotyczące bezpieczeństwa i ochrony środowiska, posiada certyfikat cURus oraz wykonany jest w standardzie DIN EN 61076-2-104 (M8). Specjalna konstrukcja zabezpiecza złącze przed wpływem wody, pyłów oraz wstrząsów – dedykowane do zastosowań przemysłowych.
Dlaczego warto wybrać przewód z wtyczką M8 w automatyce?
Przewody M8 z konektorem to najczęściej stosowane połączenie dla czujników i elementów wykonawczych w aplikacjach przemysłowych, gdzie liczy się niezawodność oraz wysoka szczelność. Pozwalają na szybkie i proste rozłączanie i podłączanie urządzeń, a ich wysoka odporność mechaniczna oraz na czynniki środowiskowe gwarantuje długotrwałą eksploatację.
7000-08061-2310750 to produkt przeznaczony do nowoczesnych instalacji przemysłowych, zapewniający wysoką jakość połączenia, bezpieczeństwo oraz wydajność nawet w najbardziej wymagających aplikacjach.
