Dostępny
Męski prosty
M12, 12-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

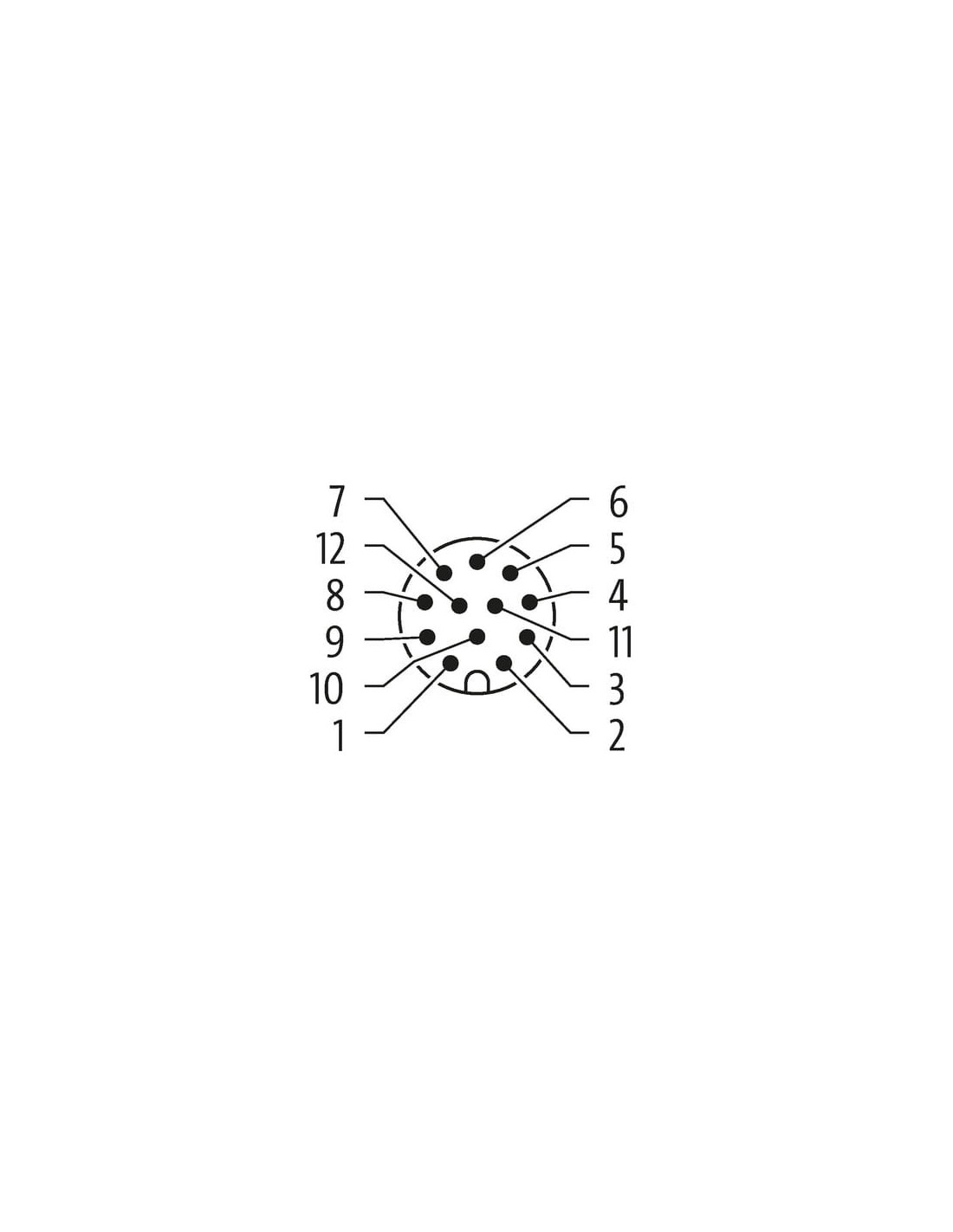

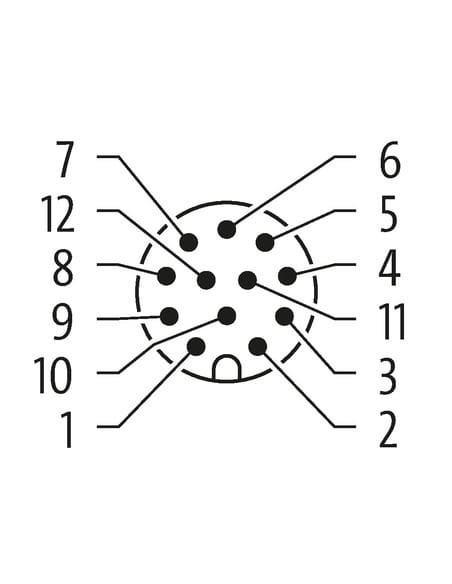

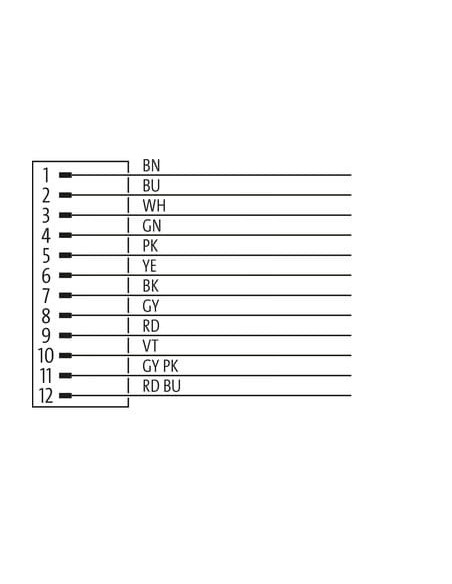

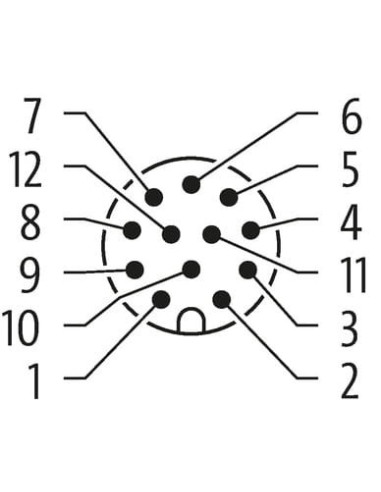

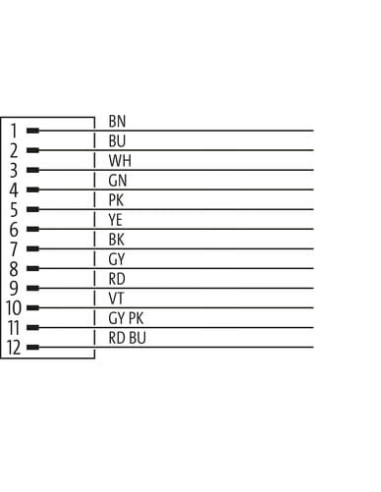

| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
General data | Cable
| Identyfikacja przewodu | 301 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 50 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 76 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 80000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Rezystancja izolacji | 10 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Złącze M12 12-pinowe z kablem 5 m – Kod: 7000-19001-3010500
Złącze M12 z kablem to wysokiej jakości komponent do zastosowań przemysłowych, w których niezawodność i wytrzymałość są kluczowe dla zachowania ciągłości pracy. Produkt wyróżnia się obecnością 12 styków oraz prostym odejściem kablowym, co zapewnia szerokie możliwości adaptacyjne w automatyce, robotyce, maszynach produkcyjnych oraz systemach sterowania.
Zastosowanie złącza M12 12 pinów z kablem – Przemysł, automatyka i nie tylko
Złącze M12 12-pin z wolnym końcem kabla znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezpieczne i trwałe połączenie sygnałowe lub zasilające. Rozwiązanie sprawdza się w:
- Automatyka przemysłowa – połączenia czujników, siłowników, enkoderów i modułów IO
- Budowa maszyn i systemów produkcyjnych
- Przemysł spożywczy – odporność na chemikalia i oleje
- Transport, logistyka oraz systemy magazynowe
- Systemy bezpieczeństwa i sygnalizacji
Solidna konstrukcja oraz uniwersalność złącza gwarantują kompatybilność z licznymi urządzeniami automatyki i sterowania.
Najważniejsze cechy złącza M12 – Wytrzymałość i odporność kabli PUR
Produkt posiada prosty, męski łącznik M12 (typ A, 12 styków), umożliwiający łatwy i szybki montaż. Kabel o długości 5 metrów pozwala na elastyczne prowadzenie instalacji, nawet w trudno dostępnych miejscach. Zastosowanie wysokogatunkowego PUR na płaszczu kabla zapewnia:
- Odporność na ścieranie, olej oraz działanie agresywnych mediów
- Elastyczność w szerokim zakresie temperatur (-40°C do +80°C)
- Odporność na płomienie (zgodność z UL 1581 oraz IEC 60332-2-2)
- Trwałość podczas pracy w ruchu (do 3 milionów cykli gięcia)
Bardzo dobry poziom szczelności, zgodny z normami IP65, IP66K oraz IP67, pozwala na zastosowanie złącza nawet w trudnych warunkach przemysłowych oraz w środowiskach o podwyższonej wilgotności i zapyleniu.
Bezpieczne i trwałe połączenie sygnałowe – Standard M12 zgodny z DIN EN 61076-2-101
Złącze M12 zostało zaprojektowane zgodnie ze standardem DIN EN 61076-2-101, co gwarantuje jego interoperacyjność i bezpieczeństwo użytkowania w systemach automatyki wielu producentów. Pozłacane styki oraz wysokiej jakości obudowa z wytrzymałego tworzywa zapewniają niski opór przejścia, niezawodność sygnalizacyjną oraz dużą żywotność przy wielokrotnym łączeniu i rozłączaniu.
- Moment dokręcania: 0,6 Nm (wygodny montaż i pewność połączenia)
- Materiał blokady: niklowany odlew ciśnieniowy cynku
- Styk: stop miedzi
- Szeroka kompatybilność dzięki klasycznej konstrukcji M12
Złącze M12 12 pin – Przykładowe możliwości wykorzystania
Złącze M12 z kablem sprawdzi się w instalacjach przemysłowych, automatyce budynkowej, liniach produkcyjnych oraz podczas modernizacji istniejących maszyn. Dzięki wysokiej odporności na czynniki zewnętrzne i trwałości przewodu, rozwiązanie to jest dedykowane do miejsc wymagających ciągłej i stabilnej pracy oraz odporności na uszkodzenia mechaniczne i wpływ substancji chemicznych.
Funkcjonalność złącza M12 12-pin z wolnym końcem przewodu docenią zarówno automatycy, technicy utrzymania ruchu, jak i integratorzy systemów.
Łatwy montaż, szeroki zakres zastosowań oraz niezawodność sprawiają, że jest to uniwersalne rozwiązanie dla każdej nowoczesnej instalacji przemysłowej.
