Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 607 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

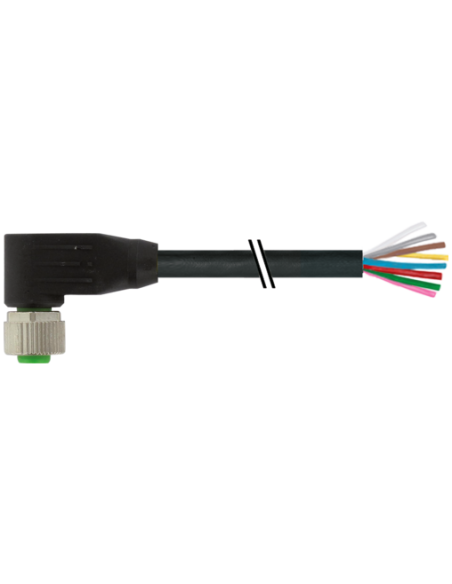

Złącze M12 żeńskie kątowe 8-pin z kablem – 7000-17061-6070200
Złącze M12 żeńskie kątowe o oznaczeniu 7000-17061-6070200 to wysokiej jakości komponent wykorzystywany do realizacji połączeń sygnałowych i zasilających w aplikacjach przemysłowych. Produkt jest wyposażony w kabel o długości 2 metrów oraz standardowe 8-pinowe styki z kodowaniem typu A, zapewniające kompatybilność z większością urządzeń automatyki.
Zastosowania złącza M12 żeńskiego kątowego
Złącze doskonale sprawdza się w instalacjach przemysłowych, w tym:
- Automatyka przemysłowa – czujniki, siłowniki, systemy sterowania
- Robotyka – integracja kabli sygnałowych oraz zasilania w ruchomych częściach urządzeń
- Transport i logistyka – maszyny sortujące, linie produkcyjne
- Systemy bezpieczeństwa maszyn – połączenia elementów bezpieczeństwa
Najważniejsze cechy złącza M12 8-pin z kablem
- Kątowa konstrukcja ułatwiająca montaż w miejscach o ograniczonej przestrzeni
- Ośmiopinowe wyprowadzenie umożliwiające wiele zastosowań sygnałowych
- Wysoki stopień ochrony IP65, IP66K, IP67 – odporność na wodę i pył, idealne do zastosowań w wymagających warunkach przemysłowych
- Wytrzymały kabel z powłoką PVC/PUR, odporny na ścieranie, oleje, substancje chemiczne i promieniowanie UV
- Kolorowa identyfikacja przewodów ułatwiająca prawidłowe podłączenie
- Zakres temperatur pracy: od -25°C do +85°C (złącze), od -30°C do +80°C (kabel)
- Pozłacane styki – gwarancja niezawodnej transmisji sygnału i długiej żywotności złącza
- Solidna śruba radełkowana wykonana z cynkowego odlewu ciśnieniowego, niklowana
Możliwości zastosowania i zalety złącza M12 kątowego
Złącze M12 żeńskie 90° z kablem znajduje zastosowanie w nowoczesnych liniach produkcyjnych, gdzie wymagana jest wysoka niezawodność połączeń oraz szybki, pewny montaż przy jednoczesnej odporności na działanie czynników zewnętrznych. Montaż w standardzie M12 x 1 zapewnia uniwersalność i kompatybilność z wieloma urządzeniami automatyki.
Wersja kątowa umożliwia łatwe prowadzenie przewodu w przestrzeniach o ograniczonym dostępie, zapobiegając niepożądanym zagięciom kabli. Dzięki wysokiej klasie szczelności złącze zabezpiecza instalacje przed wilgocią oraz kurzem, zwiększając niezawodność i bezpieczeństwo pracy urządzeń.
Konstrukcja spełniająca normę DIN EN 61076-2-101 (M12) gwarantuje zgodność z wymaganiami przemysłu oraz łatwość integracji w nowych i istniejących aplikacjach.
Budowa i przewody złącza M12
- Przewód z ośmioma żyłami, każda oznaczona innym kolorem: biały, brązowy, zielony, żółty, szary, różowy, niebieski i czerwony – zgodnie z najpopularniejszymi standardami
- Kabel odporny na działanie oleju, chemikaliów oraz promieniowania UV
- Możliwość zastosowania w dynamicznych aplikacjach dzięki odpowiednim parametrom promienia gięcia
- Brak diody LED sygnalizacyjnej – prostota i niezawodność
Podsumowanie – złącze M12, 8-pin, kątowe z kablem
Złącze M12 żeńskie kątowe 8-pin z kablem 7000-17061-6070200 to niezawodny wybór dla zastosowań przemysłowych wymagających pewnych, trwałych i szczelnych połączeń. Produkt idealny do wykorzystania w automatyce, maszynach produkcyjnych i wszędzie tam, gdzie liczy się odporność na warunki środowiskowe oraz szybki montaż.
