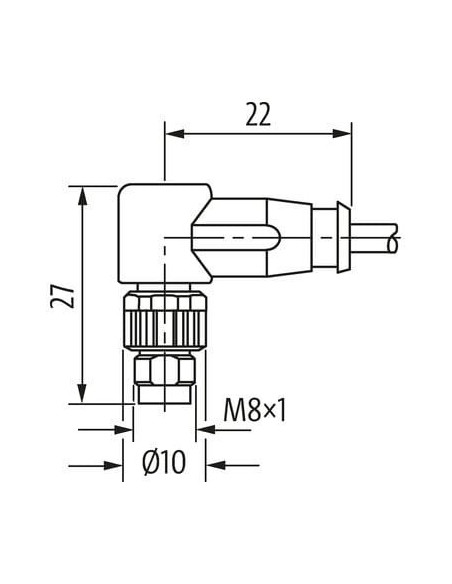

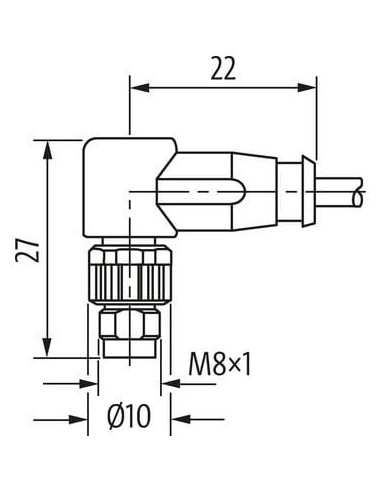

Męski 90°

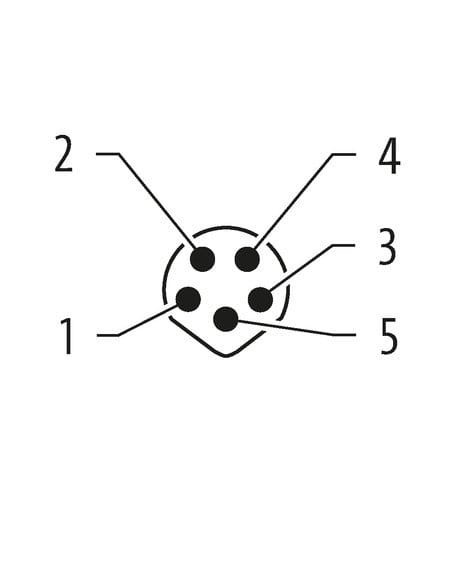

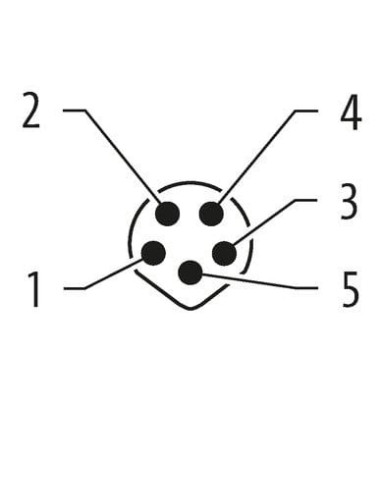

M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

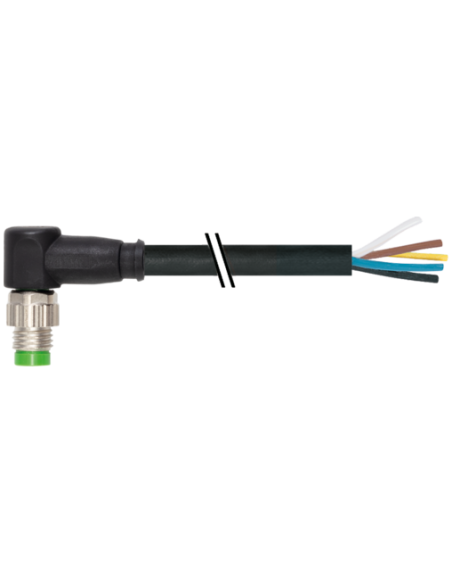

Złącze kablowe M8 męskie 90° 5-pinowe – kabel 7,5 m | Kod: 7000-08911-6950750
Męski konektor M8 90° z przewodem o długości 7,5 metra to profesjonalne rozwiązanie dedykowane przemysłowym aplikacjom automatyki, systemom czujnikowym oraz wszelkim instalacjom wymagającym pewności połączeń i odporności na działanie niekorzystnych warunków zewnętrznych. Produkt spełnia wymagania kodowania B i posiada 5 pozłacanych pinów, zapewniających wysoką jakość przesyłu sygnału oraz niską rezystancję styków.
Zastosowanie męskiego złącza M8 90°
Złącze M8 kątowe 90° przeznaczone jest do:
- automatyki przemysłowej
- przyłączeń urządzeń czujnikowych
- systemów sterowania maszyn
- robotyki
- aplikacji pomiarowych
- systemów kontroli procesów
Wyprowadzenie przewodu pod kątem 90° pozwala na wygodne podłączanie w miejscach o ograniczonej przestrzeni montażowej, szczególnie w szafach sterowniczych oraz przy montażu na urządzeniach z ograniczoną głębokością.
Budowa i odporność przemysłowa
Produkt charakteryzuje się solidną obudową z tworzywa sztucznego (TPU), odporną na szereg czynników chemicznych, oleje oraz typowe przemysłowe zanieczyszczenia. Precyzyjne wykonanie gwarantuje wysoki stopień ochrony IP67, co zapewnia pyłoszczelność oraz ochronę przed chwilowym zanurzeniem w wodzie (połączenie włożone i przykręcone). Całość złącza została dodatkowo zabezpieczona metalową nakrętką blokującą z odlewu cynkowego oraz powłoką niklowaną, co znacznie zwiększa żywotność produktu.
Najważniejsze cechy techniczne
- Złącze: M8, męskie, kątowe (90°), 5-pinowe, kodowanie B
- Długość przewodu: 7,5 m, zakończony wolnymi końcówkami (free cable end)
- Przewód: PUR, 5 żył, kolor izolacji: czarny
- Przekrój żyły: 0,25 mm², skrętka miedziana klasa 6
- Wytrzymałość mechaniczna: min. 100 cykli wtykowych
- Temperatura pracy: od -30°C do +80°C
- Wytrzymałość na cykle gięcia: do 5 milionów (C-track)
- Odporność chemiczna i olejoodporność

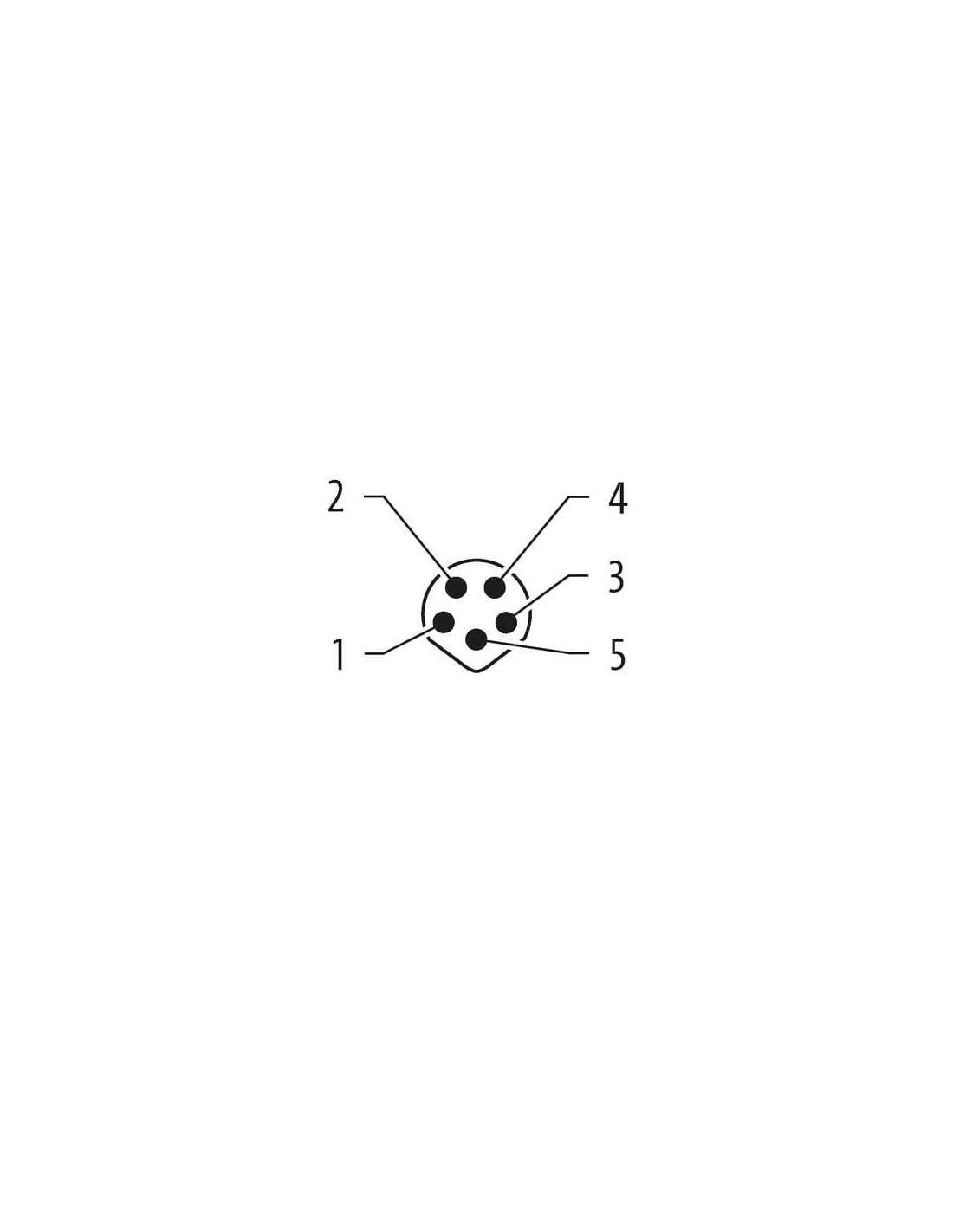

- Oznaczenia przewodów: 1-BN (brązowy), 2-WH (biały), 3-BU (niebieski), 4-BK (czarny), 5-GY (szary)
- Powłoka styków: pozłacane
Bezpieczna i pewna instalacja
Wytrzymała konstrukcja złącza zapewnia bezpieczne i stabilne połączenie nawet podczas intensywnej eksploatacji w środowiskach przemysłowych. Uchwyt SW9 umożliwia łatwy i pewny montaż, a wyprowadzenie kabla pod kątem ułatwia organizację okablowania oraz pozwala uniknąć łamania przewodów. Produkt należy chronić przed nadmiernymi obciążeniami mechanicznymi – możliwe jest stosowanie obejm lub opasek kablowych.
Typowe zastosowania i zalety
- Pewność i stabilność transmisji sygnału lub zasilania w trudnych warunkach przemysłowych
- Odporność na wibracje dzięki możliwości przykręcenia oraz blokady mechanicznej
- Możliwość pracy w szerokim zakresie temperatur
- Odporność płaszcza na ścieranie, oleje, benzynę i płomienie
- Szybka oraz bezproblemowa instalacja w trudno dostępnych miejscach
- Uniwersalne zastosowanie w systemach automatyki, maszynach oraz urządzeniach przemysłowych
Złącze kablowe M8 męskie 90° to profesjonalne rozwiązanie, które sprawdzi się wszędzie tam, gdzie liczy się niezawodność połączenia i odporność na trudne warunki pracy.
