Żeński proste
MQ12, 5-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Family construction form | MQ12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 732 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

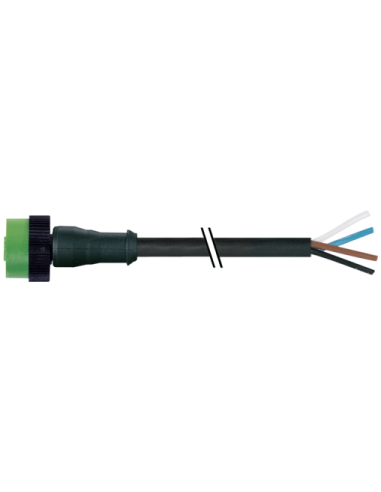

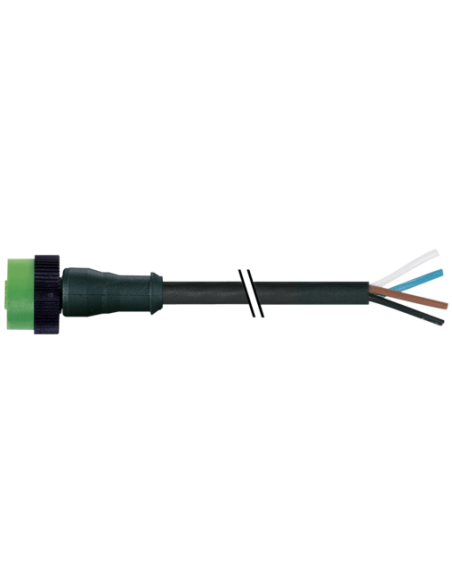

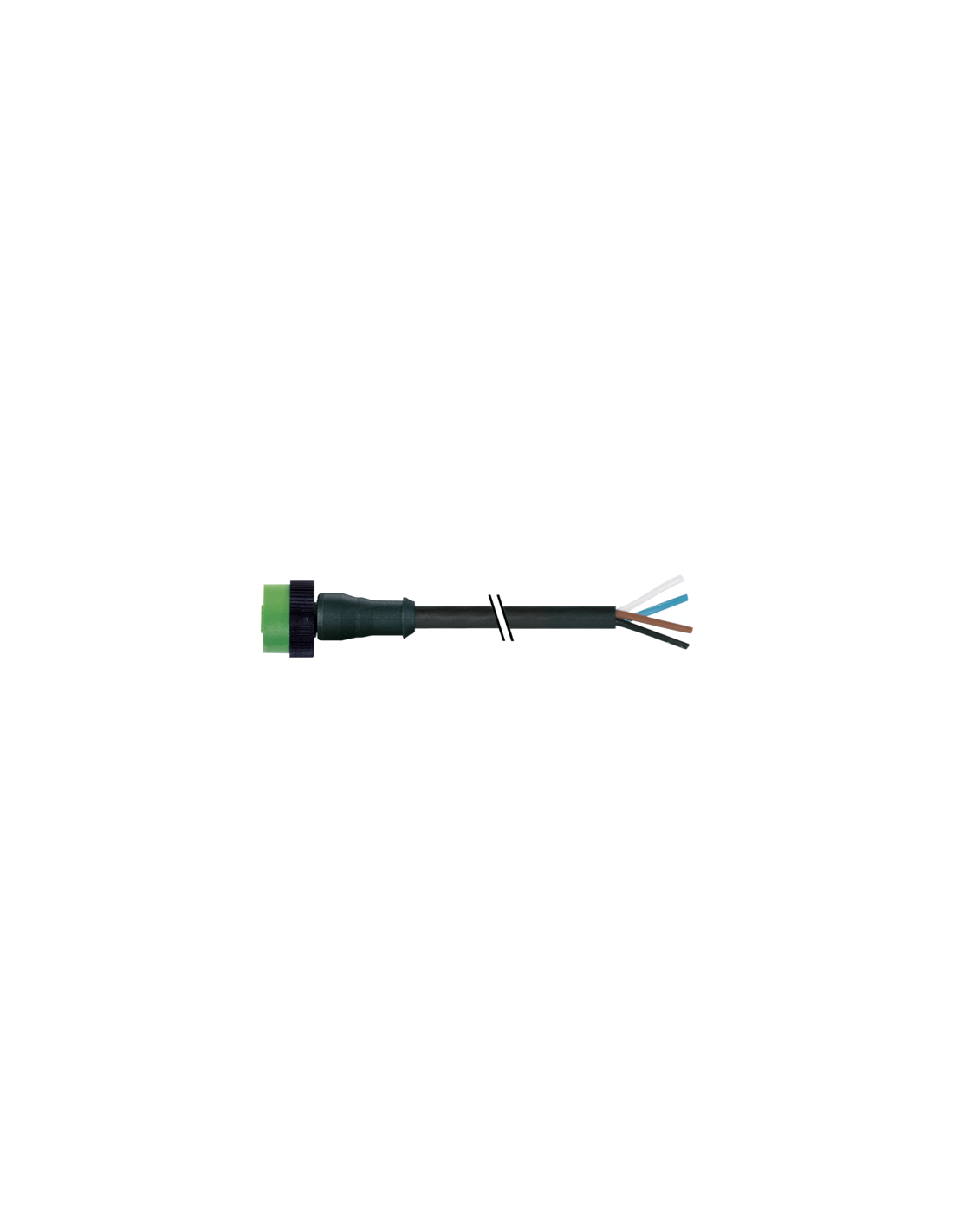

Złącze MQ12 żeńskie 0° do kabla – 7050-12241-7320100
Złącze MQ12 żeńskie 0° do kabla o kodzie 7050-12241-7320100 to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, automatyki, robotyki oraz instalacji maszynowych. Przewód o długości 1 metra zakończony jest prostą złączką M12 (A-kodowaną) z 5 pinami oraz wolnym końcem kablowym, co umożliwia jego swobodne podłączanie do różnorodnych urządzeń i systemów sterowania.
Zalety złącza MQ12 żeńskiego z kablem
- Wytrzymałość mechaniczna – solidna konstrukcja i obudowa z tworzywa sztucznego odporna na chemikalia oraz oleje.
- Uniwersalność zastosowań – dzięki standardowi M12 (A-kodowanie, 5 pinów) przewód idealnie sprawdza się w instalacjach automatyki, systemach czujników oraz siłowników.
- Wysoki stopień ochrony IP67 – pełna odporność na zapylenie i krótkotrwałe zanurzenie w wodzie po prawidłowym zablokowaniu złącza.
- Bezhalogenowa i bezpieczna izolacja – przewód o izolacji wykonanej z wysokiej jakości materiałów (PUR + PP), wolny od ołowiu, kadmu, FCKW, halogenów i silikonu.
Typowe zastosowania złącza MQ12 żeńskiego
Złącze MQ12 żeńskie kątowe to doskonały wybór dla:
- Automatyki przemysłowej – szybkie łączenie czujników, siłowników oraz urządzeń pomiarowych w liniach produkcyjnych.
- Robotyki – uniwersalne połączenia kablowe zapewniające niezawodną transmisję sygnałów oraz zasilania.
- Przemysłu spożywczego i chemicznego – odporność na agresywne środki myjące oraz chemiczne media dzięki specjalnej konstrukcji przewodu i złącza.
- Instalacji maszynowych – prosty montaż z wykorzystaniem mechanizmu bagnetowego oraz możliwość indywidualnego dopasowania długości przewodu na zamówienie.
Konstrukcja i parametry przewodu
Przewód o oznaczeniu 732 składa się z 5 żył (brązowy, biały, niebieski, czarny, szary) o przekroju 0,34 mm². Każda żyła wykonana jest z miedzi skręcanej, co poprawia elastyczność oraz przewodność, a izolacja z polipropylenu (PP) i powłoka PUR gwarantują długą żywotność nawet w trudnych warunkach pracy.
Charakterystyka i certyfikaty
- Testowana odporność na promieniowanie UV, płomienie (zgodnie z UL 1581, IEC 60332-2-2), benzyny oraz oleje (DIN EN 60811-404).
- Certyfikat cURus – zapewnia zgodność z wymaganiami bezpieczeństwa obowiązującymi w Ameryce Północnej.
- Parametry elektryczne: napięcie pracy do 125 V (AC/DC), prąd do 4 A na styk, prąd znamionowy przewodu do 4,5 A, napięcie znamionowe przewodu do 300 V.

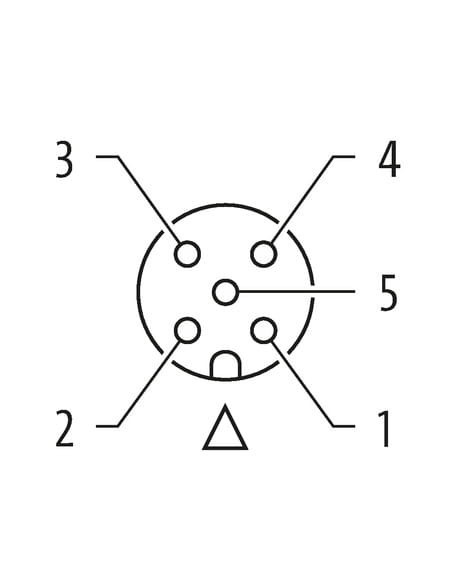

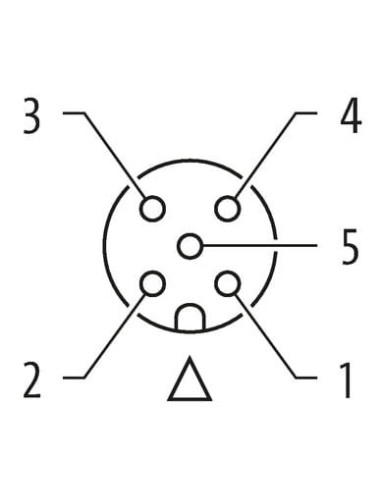

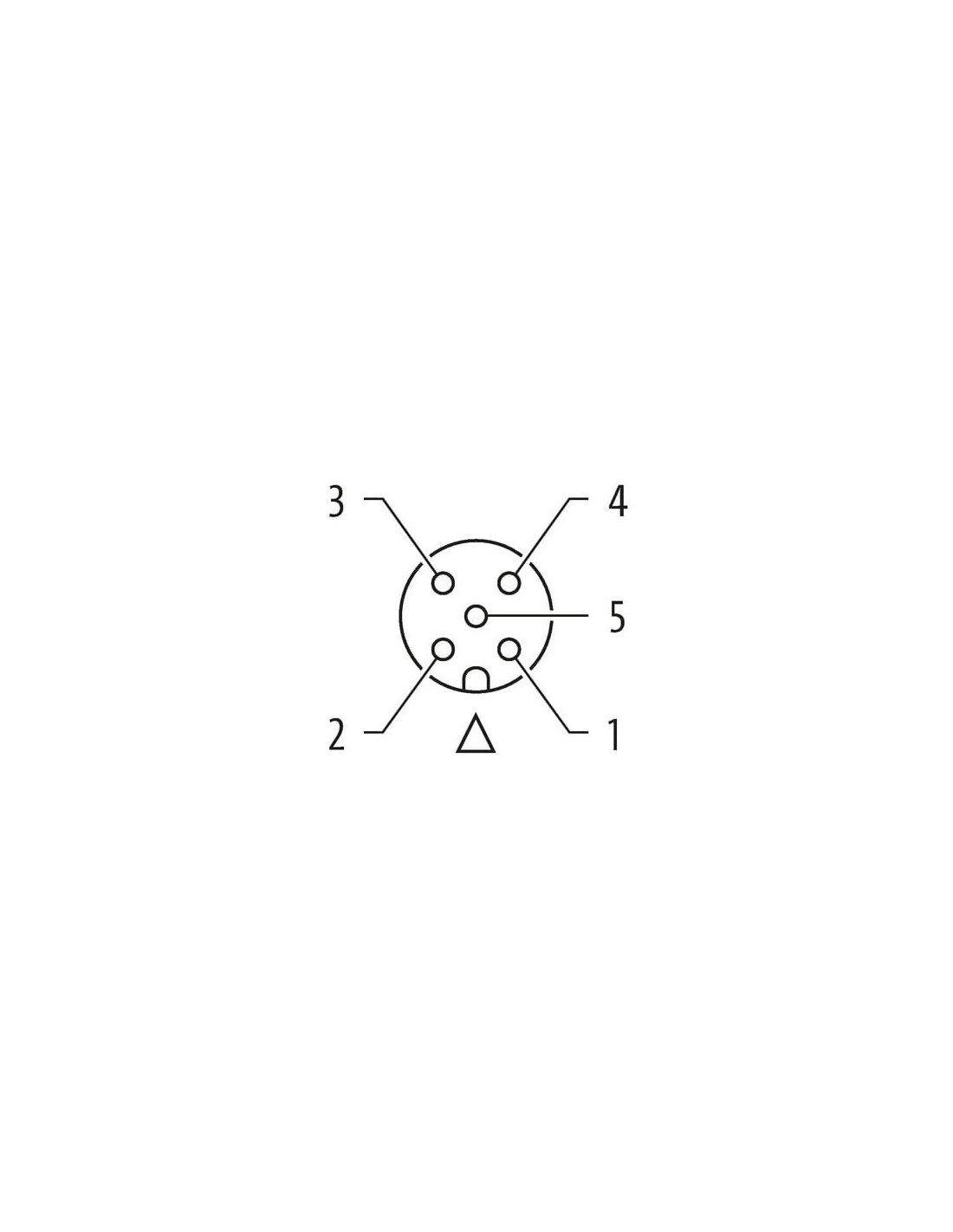

Budowa złącza i wyprowadzenia
Złącze MQ12 posiada kąt prosty (0°) i wykorzystuje mechanizm bagnetowy, który zapewnia szybkie i trwałe połączenie. Wymiary: średnica 19 mm, długość 38,5 mm, gwint M12 x 1. Schemat wyprowadzeń oraz kodowanie ułatwiają poprawną instalację:
- 1 – brązowy BN
- 2 – biały WH
- 3 – niebieski BU
- 4 – czarny BK
- 5 – szary GY
Odporność i długowieczność w wymagających warunkach
Zastosowany przewód PUR charakteryzuje się wysoką odpornością na przeginanie, ścieranie oraz warunki atmosferyczne. Przewód spełnia wymagania dotyczące pracy w ruchu (C-track) oraz wytrzymuje wielomilionowe cykle gięcia i skręcania, co czyni go idealnym rozwiązaniem do intensywnej eksploatacji w dynamicznych systemach.
Wskazówki montażowe
- Zabezpieczyć złącze przed nadmiernymi naprężeniami mechanicznymi (np. za pomocą opasek zaciskowych).
- Stosować dopuszczalne promienie gięcia (min. 5x średnicy przewodu dla montażu stałego oraz 10x dla ruchomego).
Dzięki wysokiej odporności, niezawodności oraz uniwersalnej konstrukcji złącze MQ12 żeńskie 0° do kabla (kod: 7050-12241-7320100) znajduje szerokie zastosowanie w nowoczesnych aplikacjach przemysłowych, gdzie kluczowe są bezpieczeństwo i trwałość połączeń.
