Żeński kątowe
M8, 3-piny
2× LED (PNP)
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

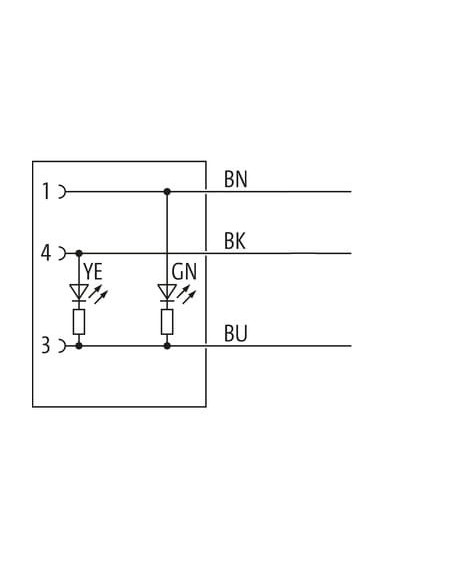

Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

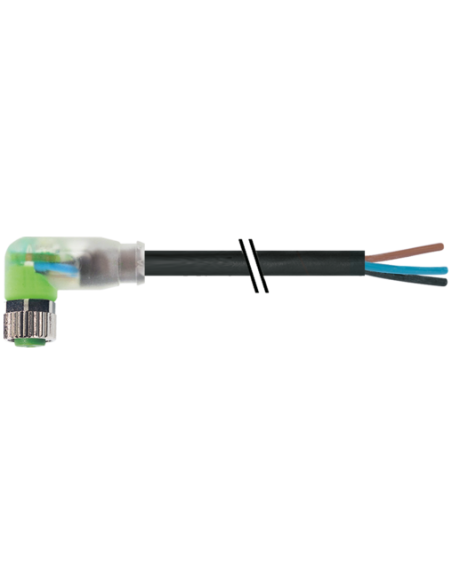

Konektor M8 żeński kątowy z LED, wolny kabel – 7000-08121-6301000
Konektor M8 żeński kątowy z LED z wolnym końcem kabla to profesjonalne rozwiązanie do aplikacji wymagających niezawodnego połączenia elektrycznego w trudnych warunkach przemysłowych. Model ten, o kodzie 7000-08121-6301000, stanowi doskonały wybór dla automatyki przemysłowej, maszyn, czujników oraz systemów sterowania, gdzie istotna jest sygnalizacja stanu połączenia oraz łatwość montażu.
Cechy wyróżniające złącze M8 kątowe 3-pinowe z LED
- Sygnalizacja LED – złącze wyposażone jest w dwie diody LED (zieloną i żółtą), co umożliwia szybką diagnostykę obecności sygnału i napięcia, a także ułatwia serwisowanie i kontrolę pracy urządzenia.
- Trwałość i odporność – obudowa z wysokiej jakości tworzywa sztucznego PUR gwarantuje odporność na działanie chemikaliów, olejów i czynników mechanicznych. Stosowanie materiałów wolnych od halogenów, silikonu, ołowiu i kadmu zwiększa bezpieczeństwo i przyjazność dla środowiska.
- Wysoki stopień ochrony IP – złącze spełnia wymagania IP65, IP66K oraz IP67 przy prawidłowym montażu, zapewniając doskonałą ochronę przed wnikaniem pyłu oraz wody.
- Montaż kątowy – konstrukcja kątowa ułatwia instalację w miejscach o ograniczonej przestrzeni oraz w szafach sterowniczych, zapewniając wygodne prowadzenie przewodów.
- Wytrzymały kabel 10 m – fabrycznie zakończony wolnym końcem, co pozwala na szybkie dopasowanie do indywidualnych potrzeb instalacyjnych.
Typowe zastosowania złącza M8 żeńskiego z diodą LED
Złącze kątowe M8 3-pinowe z przewodem 10 m wykorzystywane jest przede wszystkim w:
- automatyzacji procesów przemysłowych jako przewód sygnałowy do czujników i siłowników
- systemach sterowania maszyn, robotów przemysłowych i linii produkcyjnych
- aplikacjach wymagających łatwej diagnozy połączenia dzięki diodom LED
- połączeniach w trudnych warunkach środowiskowych, które wymagają wysokiej wytrzymałości mechanicznej i chemicznej
- krańcowych wyłącznikach, enkoderach, czujnikach indukcyjnych, optycznych oraz pneumatycznych
Konstrukcja konektora M8 – wybrane zalety
- Kodowanie A – uniwersalny standard połączenia do automatyki
- Styk 3-pinowy, pozłacany – zapewnia stabilny sygnał oraz minimalizuje zakłócenia, a także wydłuża żywotność
- Zwarta i przemyślana budowa – krótka długość części kątowej (20 mm) oraz kompaktowy rozmiar umożliwiają integrację nawet w ciasnych przestrzeniach
- Mocowanie śrubowe (M8 x 1) poprawia stabilność połączenia i odporność na wibracje
- Szeroki zakres temperatur pracy: od -25°C do 85°C dla złącza oraz do -40°C przy pracy stałej dla kabla
Możliwości dostosowania i instalacji
Możliwość dostarczenia innych długości kabla na życzenie umożliwia dopasowanie do indywidualnych projektów. Złącze jest kompatybilne z wieloma urządzeniami zgodnymi ze standardem DIN EN 61076-2-104 (M8).
Opcjonalnie dostępne są zabezpieczenia przeciwwstrząsowe. Dodatkowe instrukcje montażowe: należy zabezpieczyć złącze przed nadmiernymi obciążeniami mechanicznymi (np. opaskami kablowymi) oraz przestrzegać zalecanych promieni gięcia przewodu.
Konektor M8 z LED – gwarancja niezawodności i bezpieczeństwa połączenia
Stosowanie konektora M8 żeńskiego kątowego z diodą LED umożliwia szybką, wygodną i niezawodną instalację w nowoczesnych systemach automatyki przemysłowej. Sygnalizacja świetlna LED, odporność chemiczna i mechaniczna oraz wysoki stopień ochrony sprawiają, że jest to rozwiązanie cenione w najbardziej wymagających aplikacjach.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
