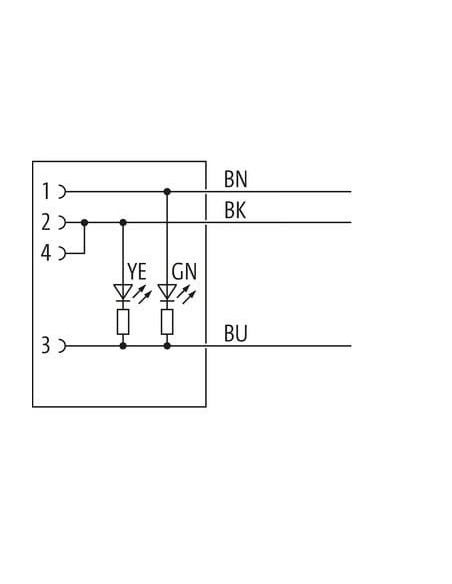

Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 żeńskie proste z diodami LED – Przewód 20 m
Złącze M12 żeńskie proste o oznaczeniu 7000-12281-6332000 to specjalistyczny przewód połączeniowy wykorzystywany w automatyce przemysłowej oraz w aplikacjach wymagających niezawodności połączenia sygnałowego i zasilającego. **Czteropinowe złącze** z kodowaniem A gwarantuje szerokie możliwości integracji z czujnikami, urządzeniami pomiarowymi, sterownikami PLC, modułami wejść/wyjść oraz systemami bezpieczeństwa.
Możliwości zastosowania przewodu M12 z diodą LED
Przewód M12 doskonale sprawdza się w aplikacjach przemysłowych, gdzie konieczna jest sygnalizacja stanu pracy, szybka identyfikacja oraz prosta diagnostyka. Dzięki wbudowanym dwóm diodom LED (żółta i zielona) możliwa jest natychmiastowa kontrola sygnału PNP oraz wskazanie odpowiedniego stanu pracy urządzenia bez konieczności podłączania zewnętrznych wskaźników. Produkt polecany jest do:
- Automatyka przemysłowa – łączenie czujników, siłowników, wyłączników i modułów I/O
- Budowa maszyn – wyprowadzenie sygnałów oraz zasilania w urządzeniach przemysłowych
- Przemysł spożywczy i farmaceutyczny – łatwe utrzymanie czystości oraz odporność na środki chemiczne
- Systemy transportu i logistyki – szybka wymiana części roboczych i podzespołów
Najważniejsze zalety złącza M12 LED 7000-12281-6332000
- Sygnalizacja pracy – dwie diody LED (zielona i żółta) do natychmiastowej diagnostyki i monitorowania sygnałów
- Długość przewodu 20 m – umożliwia łączenie oddalonych elementów instalacji
- Wysoka odporność chemiczna i mechaniczna – złącze wykonane z wysokiej jakości tworzywa PUR oraz pozłacanych styków gwarantuje trwałość i bezpieczeństwo nawet w trudnych warunkach
- Stopień ochrony IP65/IP66K/IP67 – w pełni zabezpieczony przed pyłem, wodą i wilgocią, co umożliwia stosowanie w wymagających środowiskach przemysłowych
- Prosty i szybki montaż – złącze przykręcane, osłona o długości 20 mm, radełkowana nakrętka
- Bezpieczna eksploatacja – zgodność z normą DIN EN 61076-2-101 (M12)
Typowe cechy przewodu M12 LED
- Obudowa i powłoka blokady: wykonana z cynkowego odlewu ciśnieniowego oraz niklowania
- Liczba pinów: 4 (dla transmisji sygnału oraz napięcia zasilania DC)
- Przewód: elastyczny, bezołowiowy, bezhalogenowy, odporny na UV, oleje i płomienie – do pracy w ruchu oraz w aplikacjach z dużą liczbą cykli (np. kable prowadzone w C-trackach)
- Maksymalny prąd na styk: 4 A, napięcie robocze: 24 V DC (18-30 V)
- Prosty typ odejścia kablowego – idealny tam, gdzie niezbędny jest bezpośredni montaż bez łamania przewodu
Przewód M12 z sygnalizacją LED – dla wymagających aplikacji
Złącze M12 żeńskie proste z diodami LED wyróżnia się solidną konstrukcją oraz uniwersalnością zastosowania w szerokim zakresie temperatur roboczych od -25°C do +85°C, przy zachowaniu wysokiego poziomu ochrony i bezpieczeństwa pracy. Możliwość łączenia z peszlem (Ø10 mm) pozwala na skuteczne zabezpieczenie okablowania przed uszkodzeniami mechanicznymi oraz ułatwia prowadzenie instalacji.
Złącza M12 4-pin umożliwiają szybkie, beznarzędziowe połączenie wszystkich najważniejszych komponentów przemysłowych, oferując stabilny przesył sygnału oraz zasilania. Dzięki temu przewód M12 z diodami LED znajduje zastosowanie w inteligentnej automatyce, nowoczesnych liniach produkcyjnych, zrobotyzowanych systemach sterowania i wszędzie tam, gdzie niezawodność oraz szybka diagnostyka mają kluczowe znaczenie.
