Męski prosty
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 862 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

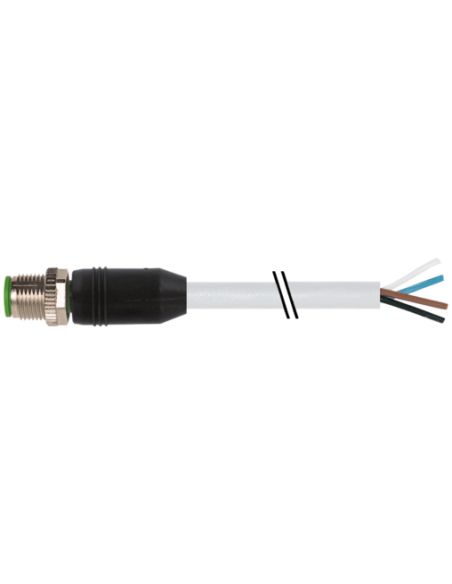

Złącze M12 męskie 0° na kabel 15m – 4 piny, kod: 7999-12021-8621500
Złącze M12 męskie 0° na kabel o długości 15 metrów i czterech pinach to niezawodne rozwiązanie do wymagających aplikacji automatyki przemysłowej, instalacji maszyn i urządzeń, a także połączeń czujników w środowisku przemysłowym. Produkt charakteryzuje się prostą, męską konstrukcją oraz wykonaniem z wysokiej jakości materiałów — obudowa z wytrzymałego tworzywa PUR zapewnia odporność na uszkodzenia mechaniczne oraz działanie olejów i chemikaliów.
Zastosowanie złączy M12 – szerokie możliwości integracji
Złącza M12 są standardem w nowoczesnych systemach automatyki, gwarantując bezpieczne i trwałe połączenia elektryczne nawet w trudnych warunkach środowiskowych. Dzięki konstrukcji zgodnej z normą DIN EN 61076-2-101, złącze z kodem A idealnie sprawdzi się w połączeniach sygnałowych i zasilających w takich miejscach jak:
- Automatyka przemysłowa, przemysł spożywczy i farmaceutyczny
- Systemy czujników i aktuatorów, sterowanie liniami produkcyjnymi
- Maszyny i urządzenia wymagające solidnych połączeń odpornych na wibracje
- Instalacje zewnętrzne i wewnętrzne narażone na działanie olejów i środków chemicznych
Kluczowe zalety produktu
- Wysoka odporność chemiczna i mechaniczna – plastikowa obudowa oraz niklowana powłoka blokady, odporność na oleje, ogień i benzynę
- Bezpieczne mocowanie – radełkowana plastikowa nakrętka oraz zabezpieczenie przeciwwstrząsowe
- Praca w szerokim zakresie temperatur – od -25°C do 85°C, a kabel – od -40°C do 90°C
- Normy bezpieczeństwa – zgodność z międzynarodowymi standardami, takimi jak IEC 60332-2-2, UL 1581 i cURus
- Wytrzymałość na zginanie i skręcanie – do 10 milionów cykli zgięcia, idealny do aplikacji ruchomych (C-track, robotyka, maszyny pakujące)
- Bezhalogenowy, bezołowiowy, wolny od FCKW i silikonu – bezpieczeństwo użytkowania w wrażliwych aplikacjach przemysłowych
Budowa i montaż – praktyczna konstrukcja M12
Złącze M12 wyposażone zostało w cztery wyprowadzenia przewodów: brązowy (BN), biały (WH), niebieski (BU) oraz czarny (BK). Konstrukcja umożliwia łatwą identyfikację i podłączenie przewodów, co usprawnia proces instalacji i minimalizuje ryzyko błędów.
Kabel o długości 15 m w wersji prostego złącza, z dodatkowymi certyfikatami bezpieczeństwa, doskonale sprawdzi się zarówno w połączeniach stacjonarnych, jak i ruchomych.
Typowe zastosowania złącza męskiego M12 na kabel
- Podłączanie czujników i elementów wykonawczych
- Tworzenie rozdzielnic i szaf sterowniczych
- Aplikacje w transporcie, liniach montażowych i sortujących
- Systemy sygnalizacyjne, moduły bezpieczeństwa
Wybierając złącze M12 męskie w wersji 0° na kabel, uzyskuje się rozwiązanie trwałe, uniwersalne i w pełni zgodne z normami przemysłowymi, pozwalające na szybką oraz pewną integrację w instalacjach automatyki i maszynach przemysłowych.
