Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński kątowy z wolnymi końcami kabli 8-pin – 7000-17061-2950300
Konektor M12 żeński kątowy z wolnymi końcami kabli to wysokiej jakości, 8-pinowe złącze przemysłowe, idealne do profesjonalnych zastosowań w automatyce przemysłowej, maszynach oraz instalacjach wymagających niezawodnych połączeń elektrycznych. Dzięki kątowemu złączu doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie istotne jest zachowanie minimalnych wymiarów instalacji.
Charakterystyka techniczna złącza M12 8-pin – wytrzymałość i bezpieczeństwo
Produkt o kodzie 7000-17061-2950300 posiada plastikową obudowę odporną na środki chemiczne oraz oleje przemysłowe. Wtyk jest zabezpieczony przed pyłem i wodą dzięki wysokim klasom szczelności: IP65, IP66K i IP67. Pozłacane styki gwarantują niezawodność przesyłu sygnału nawet w wymagających warunkach środowiskowych.
- Złącze M12 – standard DIN EN 61076-2-101 (M12)
- Konfiguracja: żeńska, typ kątowy, 8-pin
- Długość kabla: 3 m (istnieje możliwość zamówienia innych długości na życzenie)
- Kodowanie: A, wolne końce przewodów
- Kabel w powłoce PUR – odporny na ścieranie, elastyczny, przeznaczony do pracy w ruchu
- Odpowiedni dla temperatur roboczych od -25°C do +85°C
Zastosowanie konektora M12 żeńskiego kątowego
Konektor M12 żeński 8-pin dedykowany jest do zastosowań przemysłowych, gdzie wymagana jest szybka, pewna i odporna na warunki środowiskowe transmisja sygnałów lub zasilania. Doskonale sprawdza się m.in. w systemach automatyki przemysłowej, przemysłowych czujnikach, maszynach produkcyjnych, a także w instalacjach infrastruktury technicznej i robotyce. Konstrukcja kablowa umożliwia łatwą integrację z istniejącą instalacją oraz szybkie zakończenie przewodów zgodnie z potrzebami użytkownika.
- Połączenia sygnałowe i zasilające maszyn oraz urządzeń
- Integracja z czujnikami i siłownikami
- Instalacje w rozdzielnicach przemysłowych
- Prowadzenie okablowania w szafach sterowniczych
- Systemy wymagające odporności na olej, smary, środki chemiczne oraz intensywną eksploatację
Budowa i kolorystyka przewodów – łatwa identyfikacja

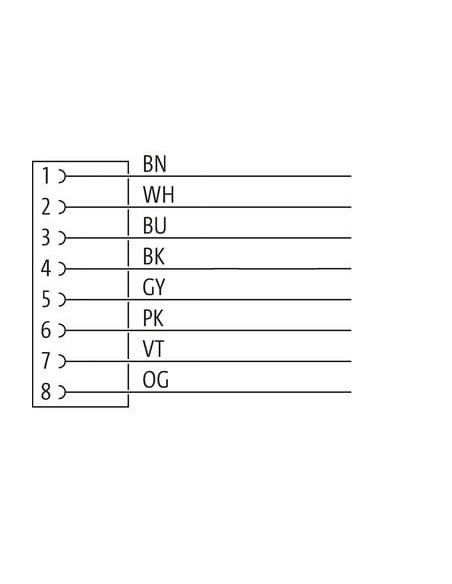

Konektor M12 posiada przewody w izolacji o długości 3 m, zakończone wolnymi końcami, co umożliwia przygotowanie połączenia zgodnie z wymaganiami instalacyjnymi. Osiem osobnych żył w różnych kolorach (brązowy, biały, niebieski, czarny, szary, różowy, fioletowy, pomarańczowy) ułatwia prawidłowe zakończenie oraz minimalizuje ryzyko pomyłek podczas montażu. Skrętka miedziana klasy 6 zapewnia wysoką elastyczność kabla oraz wytrzymałość mechaniczną przy zachowaniu odpowiednich parametrów elektrycznych.
Odporność, normy i certyfikaty
Złącze spełnia wymagania norm DIN oraz IEC dotyczących bezpieczeństwa i standardów przemysłowych. Odporność na płomień (UL 1581, IEC 60332-2-2), oleje i środki chemiczne potwierdza jego przydatność w trudnych warunkach przemysłu produkcyjnego, spożywczego, motoryzacyjnego, a także automatyki budynkowej.
- Certyfikaty cURus
- Wytrzymałość elektryczna do 30 V DC/AC (konektor), do 300 V AC (kabel)
- Stopień ochrony do IP67 – odporność na wilgoć i kurz przy prawidłowym montażu
Konektor M12 żeński kątowy – uniwersalność i niezawodność instalacji
Złącze M12 8-pin z wolnymi końcami to rozwiązanie, które stanowi niezbędny element okablowania automatyki, spełniające wymagania intensywnie eksploatowanych instalacji przemysłowych. Kątowa konstrukcja oraz wysoka odporność chemiczna i mechaniczna zapewniają niezawodność, trwałość i łatwość montażu w każdej aplikacji.
