Męski prosty
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał mocowanie styków | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

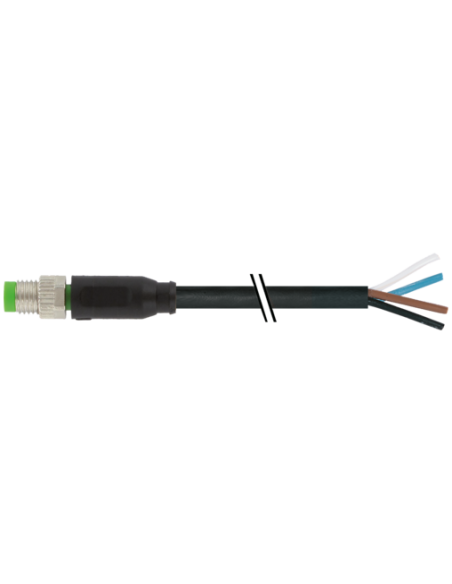

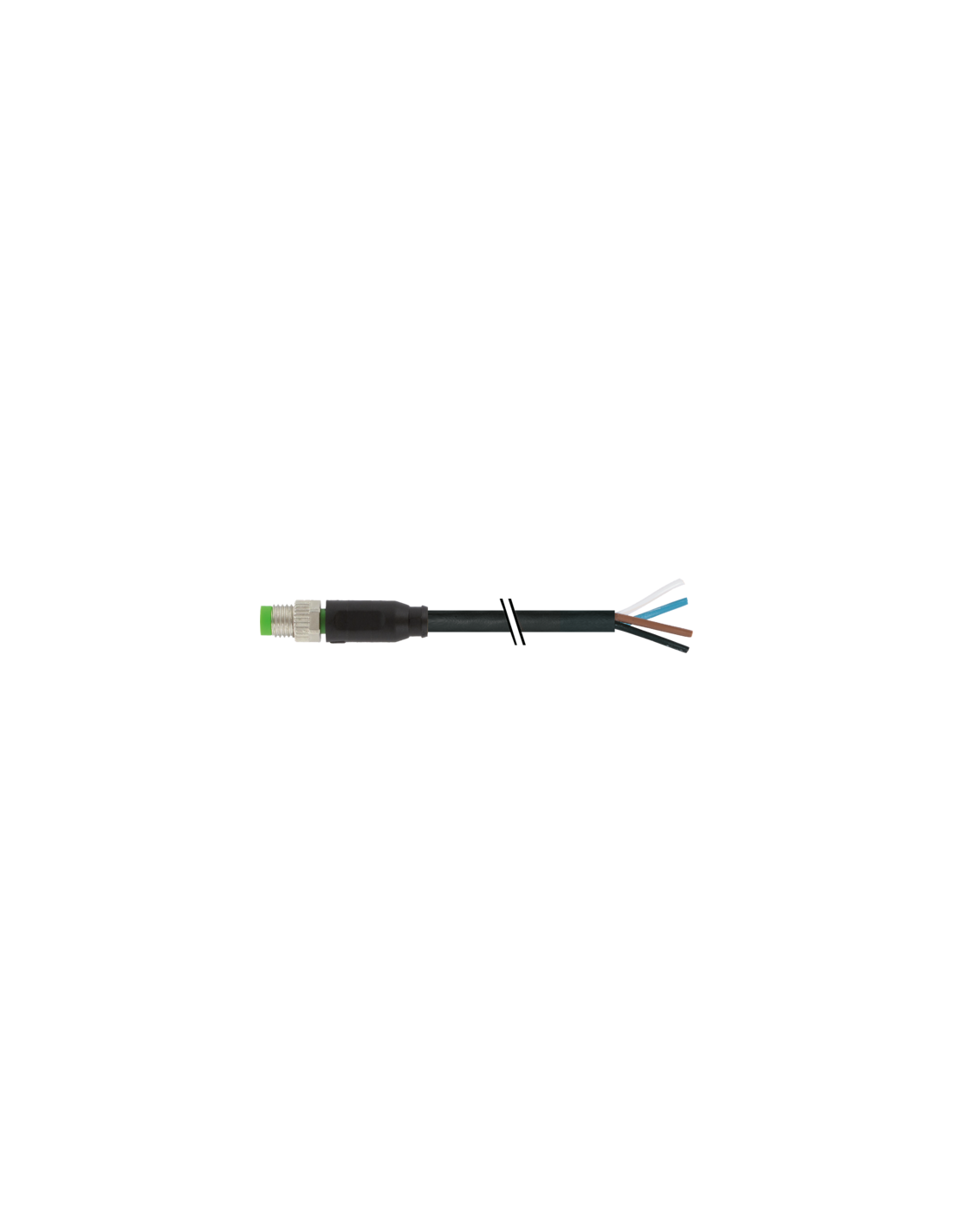

Złącze M8 4-pinowe z kablem 1,5 m – wytrzymałe i uniwersalne połączenie do automatyki
Złącze M8 proste, 4-pinowe o długości 1,5 metra to niezawodne rozwiązanie przeznaczone do zastosowań przemysłowych i automatyki. Produkt o kodzie 7000-08011-6310150 zapewnia solidność i bezpieczeństwo podłączeń w trudnych warunkach środowiskowych. Złącze posiada standardowe kodowanie A oraz końcówkę przewodów typu free cable end, co ułatwia integrację z różnymi systemami i urządzeniami.
Zastosowanie złącza M8 4-pinowego – wszechstronność i szeroki zakres wykorzystania
Złącza M8 są najczęściej wykorzystywane w aplikacjach automatyki przemysłowej, systemach czujników i aktuatorów, systemach pomiarowych oraz maszynach wymagających wytrzymałych i niezawodnych połączeń sygnałowych. Dzięki wysokiej odporności na wibracje oraz szczelności IP65, IP66K, IP67, doskonale sprawdzają się w trudnych warunkach procesowych oraz przy aplikacjach zewnętrznych.
- Integracja z czujnikami i siłownikami w liniach produkcyjnych
- Automatyka maszyn i urządzeń przemysłowych
- Systemy pomiarów i kontroli procesów technologicznych
- Połączenia sygnałowe w rozproszonych systemach sterowania
Wytrzymałość mechaniczna i odporność na czynniki zewnętrzne
Warto podkreślić odporność chemiczną oraz odporność na oleje i promieniowanie UV, co zapewnia powłoka PUR oraz pozłacane stykowe elementy. Złącze doskonale wytrzymuje typowe obciążenia mechaniczne, takie jak wstrząsy i wibracje, a także posiada zabezpieczenie przeciwwstrząsowe. Konstrukcja przewodu umożliwia wielomilionowe cykle gięcia i skręcania w elastycznych aplikacjach ruchomych, co czyni go idealnym rozwiązaniem do dynamicznych aplikacji maszynowych.
Bezpieczeństwo i standardy – złącze zgodne z normą DIN EN 61076-2-104
Bezpieczeństwo elektryczne gwarantują wysokie parametry wytrzymałościowe izolacji oraz zgodność z normą DIN EN 61076-2-104. Dopuszczalne napięcie pracy wynosi do 60 V DC oraz 50 V AC, a maksymalny prąd styków to 4 A. Zastosowanie materiałów izolacyjnych klasy I (IEC 60664-1) oraz niskie oporności przewodów zapewniają niezawodne i stabilne działanie, nawet przy dłuższych przewodach sygnałowych.
Budowa i konstrukcja przewodu M8 – szczegóły techniczne
Kabel został wykonany w technologii PUR – charakteryzującej się odpornością na ścieranie, oleje i chemikalia. Przewód jest czterożyłowy, oznakowany kolorami: BN (brązowy), WH (biały), BU (niebieski), BK (czarny). Kabel o średnicy zewnętrznej 4,5 mm jest odporny na promieniowanie UV i nie zawiera szkodliwych substancji (jest bezhalogenowy i bezołowiowy). Twardość płaszcza wynosi 90 ± 5 Shore A, co przekłada się na wysoką trwałość mechaniczną.
- Przewody skrętkowe, miedziane, o wiązce 0,25 mm²
- Oznaczenie przewodów: BN (brązowy), WH (biały), BU (niebieski), BK (czarny)
- Trwałość przewodu: 10 milionów cykli gięcia, 2 miliony cykli skręcania
- Wytrzymałość temperaturowa: praca stała od -40°C do 80°C, praca w ruchu od -25°C do 80°C
- Odporność na płomienie oraz czynniki zewnętrzne

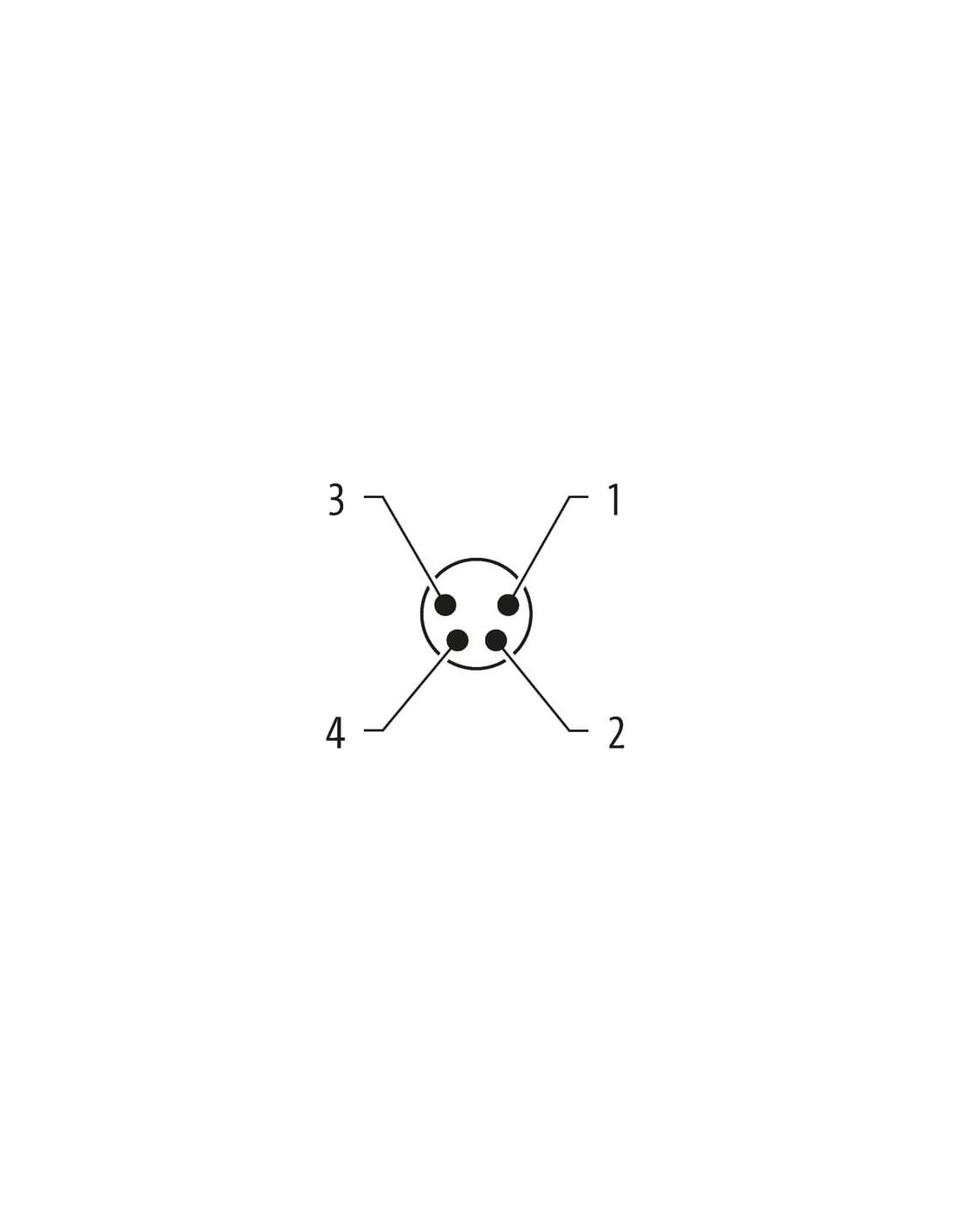

Schemat połączeń i wymiary – przejrzystość montażu
Dołączone schematy ułatwiają prawidłowe podłączenie przewodów zgodnie z obowiązującymi standardami branżowymi. Kompaktowe wymiary złącza (średnica 10 mm, gwint M8 x 1, klucz 9 mm) pozwalają na montaż w miejscach o ograniczonej przestrzeni instalacyjnej.
Podsumowanie – dlaczego warto wybrać złącze M8 4-pinowe z kablem 1,5 m?
Wysokiej jakości złącze M8 4-pinowe z kablem 1,5 m to element przeznaczony do wymagających zastosowań automatyki oraz maszyn przemysłowych. Gwarantuje bezpieczeństwo połączeń, trwałość mechaniczną oraz odporność na niekorzystne warunki środowiskowe i chemiczne. Uniwersalność i łatwość montażu sprawiają, że jest to często wybierane rozwiązanie w przemyśle spożywczym, maszynowym, magazynowym, transportowym oraz w zaawansowanych aplikacjach produkcyjnych.
