Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, szary |
| Identyfikacja przewodu | 619 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

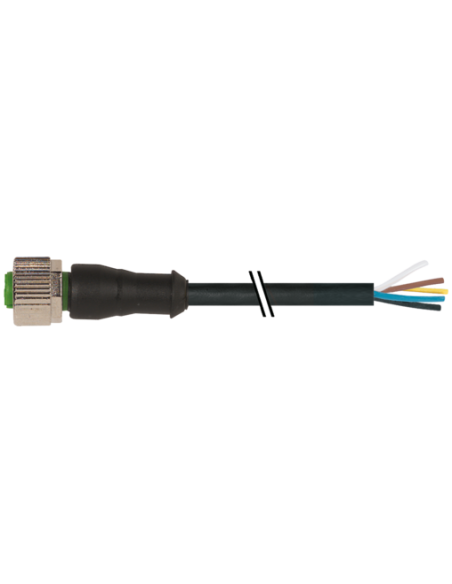

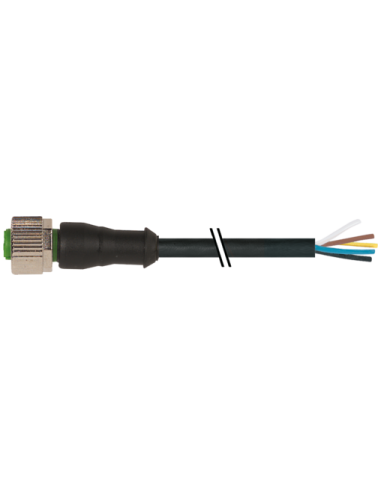

Konektor M12 żeński prosty z pięcioma pozłacanymi pinami oraz wolnym końcem kabla o długości 2 metrów to rozwiązanie dedykowane profesjonalnym zastosowaniom w przemyśle oraz automatyce. Trwała, odporna na czynniki chemiczne i oleje konstrukcja oraz wysoki stopień ochrony umożliwiają pracę w nawet wymagających warunkach środowiskowych.
Konektory M12 to standard w aplikacjach automatyki przemysłowej, maszynowej oraz w systemach czujników i sterowania. Idealnie nadają się do łączenia urządzeń peryferyjnych, przekazywania sygnałów oraz zasilania. Produkt sprawdzi się w instalacjach:
Obudowa konektora, wykonana z wysokiej jakości tworzywa sztucznego, zapewnia skuteczną ochronę przed uszkodzeniami mechanicznymi, wilgocią oraz kontaktem z olejami i substancjami chemicznymi. Złącze spełnia wymagania normy DIN EN 61076-2-101 (M12) oraz gwarantuje stopnie ochrony IP65, IP66K oraz IP67. Gwarantuje to wysoką odporność na pył i wodę.
Pięć pozłacanych styków gwarantuje doskonałą przewodność elektryczną oraz wydłużoną żywotność połączenia. Konektor zapewnia maksymalne napięcie robocze 125 V AC/DC oraz prąd roboczy do 4 A na styk, co umożliwia szerokie zastosowanie w systemach zasilania i sygnałowych.
Złącze wyposażone jest w gwint montażowy M12 x 1 oraz prosty kabel o długości 2 m, co ułatwia podłączenie do dowolnych aplikacji. Prawidłowe kodowanie A zapobiega błędom podczas instalacji. Oferowany konektor umożliwia bezproblemowy i trwały montaż w trudno dostępnych miejscach oraz w aplikacjach wymagających szybkiego serwisu.

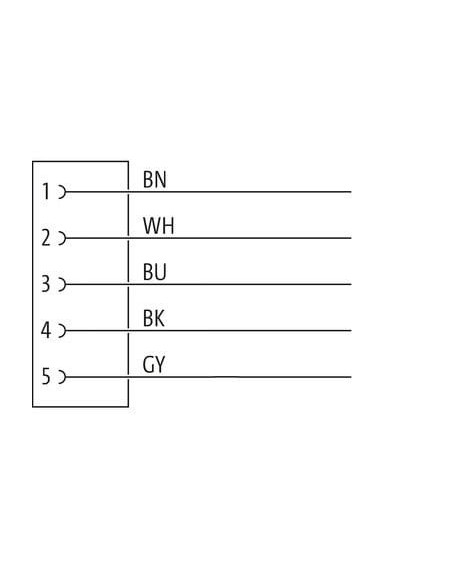

Przewód o pięciu żyłach (brązowy, biały, niebieski, czarny, szary), wykonany z miedzi i izolowany PVC (wolny od ołowiu, kadmu, FCKW oraz silikonu), zapewnia długotrwałą, bezpieczną eksploatację oraz odporność na promieniowanie UV i działanie płomienia (zgodność z UL 1581, IEC 60332-2-2). Odpowiednia elastyczność przewodu ułatwia instalację, nawet przy częstych ruchach i zginaniu.
Dzięki swoim właściwościom, konektor M12 żeński prosty z wolnym końcem kabla 7000-12241-6190200 doskonale sprawdzi się w aplikacjach wymagających niezawodności zarówno w trudnych warunkach przemysłowych, jak i w codziennych zastosowaniach automatyki.
