Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

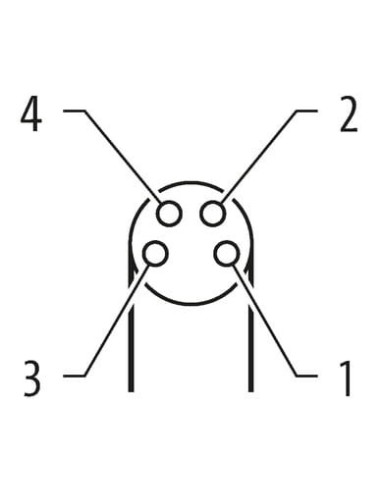

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

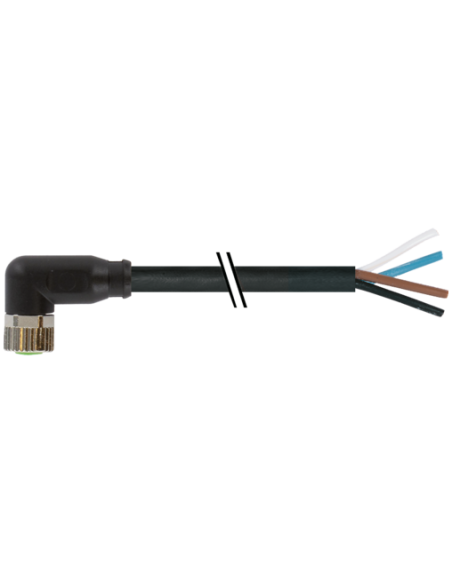

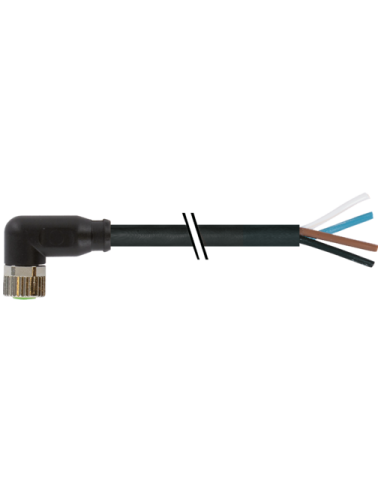

Konektor M8 żeński kątowy z wolnym końcem kabla – 4 piny, 5m, PUR, IP67
Konektor M8 żeński kątowy z wolnym kablem o długości 5 metrów to rozwiązanie stworzone z myślą o profesjonalnych, wymagających zastosowaniach przemysłowych. Wyróżnia się złączem M8 z 4 pozłacanymi pinami oraz wysoką odpornością mechaniczną i chemiczną, co potwierdzają liczne certyfikaty jakości. Obudowa wykonana z odpornego tworzywa sztucznego oraz niklowana powłoka blokady i złącza śrubowego zapewniają trwałość i długą żywotność nawet w trudnych warunkach.
Zastosowania konektora M8 – automatyka, przemysł, maszyny
Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, liniach technologicznych, maszynach, przemyśle spożywczym, robotyce oraz systemach sterowania i kontroli procesów produkcyjnych. Konektor M8 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna transmisja sygnałów i zasilania oraz wysoki stopień ochrony przed kurzem, wodą i uszkodzeniami mechanicznymi.
- Kątowe wyprowadzenie kabla – umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni.
- Stopień ochrony IP65/IP66K/IP67 – zapewnia zabezpieczenie przed pyłem, wodą oraz intensywnym myciem.
- Długość kabla 5 m oraz wolny koniec ułatwiają podłączenie do dowolnych interfejsów lub złączy, według indywidualnych potrzeb.
- Kodowanie A gwarantuje kompatybilność z szeroką gamą urządzeń przemysłowych.
- Kabel wykonany z PUR (odporny na ścieranie, oleje i chemikalia) pozwala na użytkowanie w agresywnym środowisku oraz poddawanym cyklicznym naprężeniom.
- Wysoka odporność na promieniowanie UV, benzynę oraz płomienie, zgodnie z międzynarodowymi normami.
Konstrukcja i budowa konektora M8 z kablem
Konektor M8 żeński kątowy został zaprojektowany z myślą o maksymalnie prostym i szybkim montażu: gwint M8 x 1 pozwala na pewne i szczelne połączenie, natomiast wolny koniec kabla umożliwia swobodną konfekcję i dopasowanie do systemu. Zastosowanie wysokiej klasy materiałów (stop miedzi w stykach, cynkowy odlew ciśnieniowy w części mechanicznej, uszczelka FKM) gwarantuje bezpieczeństwo użytkowania w szerokim zakresie temperatur (-25°C do +85°C oraz do -40°C w przypadku stałej pracy kabla).
Specjalne zalecenia dotyczące instalacji: zabezpieczenie przed przeciążeniami mechanicznymi oraz zachowanie właściwego promienia gięcia kabla zapewniają utrzymanie deklarowanego stopnia ochrony IP. Konektor posiada zabezpieczenie przeciwwstrząsowe i doskonałe właściwości w zakresie odporności na skręcanie (do 2 milionów cykli), a wytrzymały kabel można stosować w dynamicznych aplikacjach ruchomych (robotyka, przenośniki).
Typowe zalety wykorzystania konektora M8 4-pin
- Uniwersalne zastosowanie – kompatybilność z wieloma czujnikami, elementami wykonawczymi, systemami pomiarowymi i urządzeniami sterującymi.
- Elastyczność w konfiguracji połączeń dzięki wolnemu końcowi kabla oraz wysokiej jakości żył przewodzących (32 włókna miedziane, przekrój 0,25 mm²).
- Wysoka odporność kabli na ścieranie, gięcie i skręcanie – idealny do aplikacji C-track, instalacji ruchomych oraz systemów automatyki pracujących 24/7.
- Termoodporność – szeroki zakres temperatur roboczych oraz żywotność kabla (do 10 milionów cykli gięcia).
- Bezpieczeństwo i zgodność z normami DIN EN 61076-2-104 (M8), CE, UL (cURus), spełnienie surowych standardów jakości.
Podsumowanie – Konektor M8 żeński kątowy do nowoczesnych systemów automatyki
Konektor M8 kątowy z kablem o długości 5 m stanowi uniwersalne i niezawodne rozwiązanie do łączenia czujników, elementów wykonawczych i urządzeń w aplikacjach przemysłowych, wymagających wysokiej odporności na czynniki zewnętrzne, wytrzymałości mechanicznej oraz elastyczności montażu. To niezastąpiony element okablowania w nowoczesnych systemach automatyki, robotyki i produkcji.
