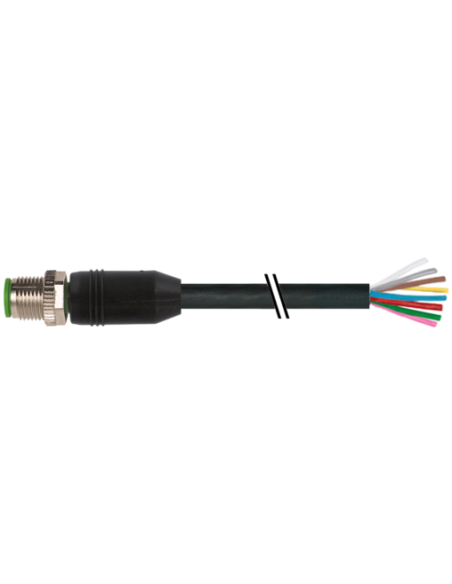

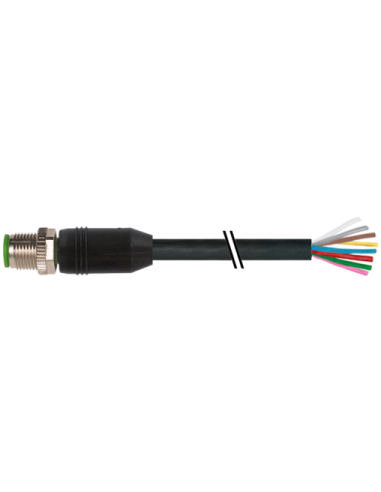

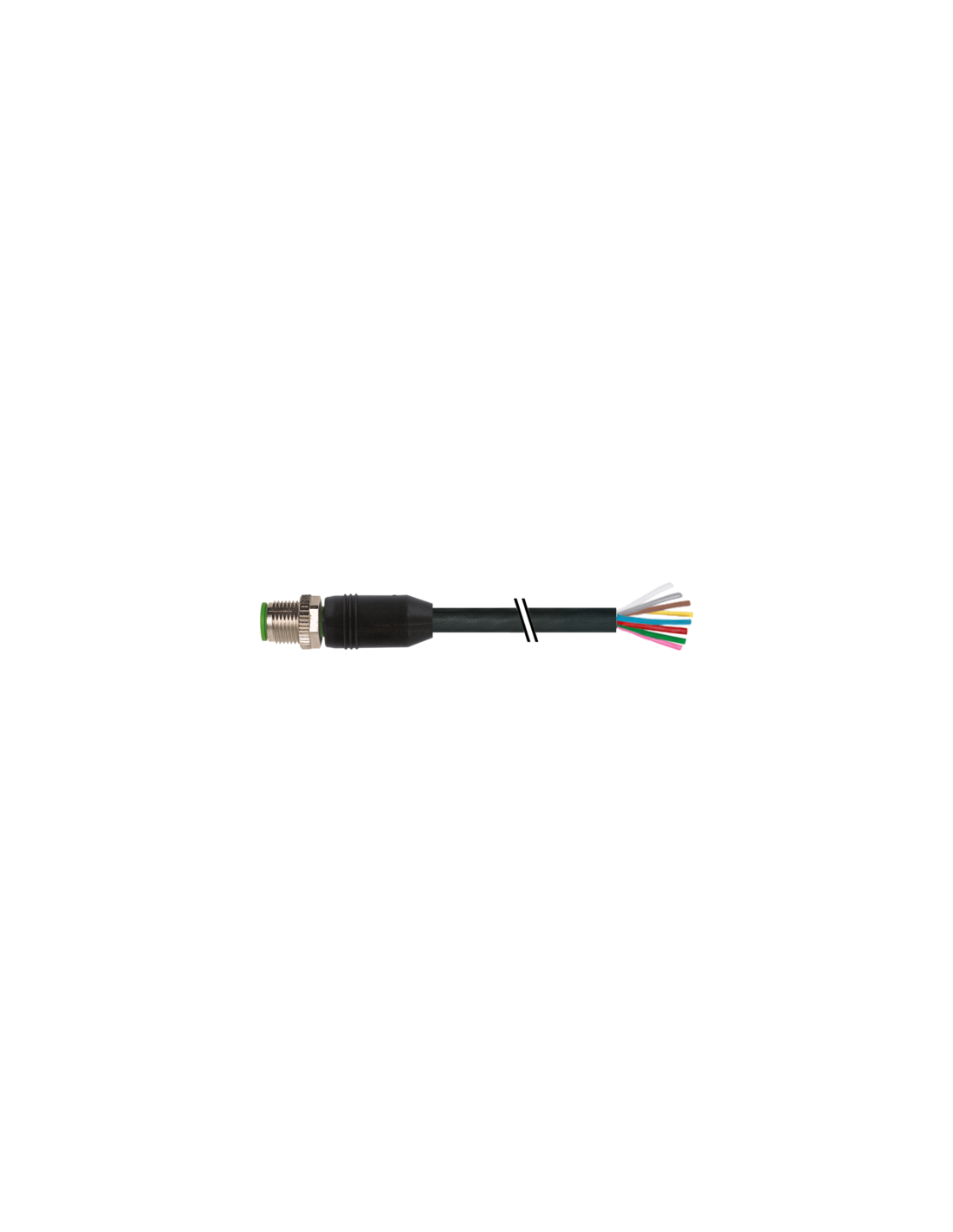

Męski prosty
M12, 8-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 722 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 męskie 0° na kabel 8-pin – profesjonalne połączenie do automatyki
M12 męski 0° na kabel (kod produktu: 7356-17001-7220200) to wysokiej jakości złącze stosowane powszechnie w przemysłowych instalacjach automatyki i systemach transmisji sygnałów. Wersja prosta, 8-pinowa zapewnia łatwą integrację oraz niezawodność połączeń elektrycznych w wymagających aplikacjach.
Wysoka odporność i bezpieczeństwo użytkowania – Złącze M12 męskie
Komponent wykonany jest z trwałych materiałów: obudowa z PUR o doskonałej odporności chemicznej i mechanicznej oraz blokada z niklowanego odlewu cynkowego, co pozwala na długą eksploatację w trudnych warunkach przemysłowych. Złącze spełnia normy IP65, IP66K oraz IP67, co oznacza pełną ochronę przed pyłem i wodą podczas pracy.
Przykładowe zastosowania złącza M12
- Automatyka przemysłowa i maszyny produkcyjne
- Czujniki i systemy sterowania
- Linie pakujące, sortujące i transportujące
- Robotyka oraz urządzenia mobilne
- Przemysł spożywczy i farmaceutyczny (odporność na chemikalia i oleje)
Najważniejsze cechy i zalety kabla M12 męskiego 8-pin
- Szybki montaż – mechanizm skręcany ułatwia podłączenie
- Pozłacane styki gwarantują niezawodną transmisję sygnału oraz odporność na korozję
- Standard DIN EN 61076-2-101 (M12) – kompatybilność z różnymi urządzeniami automatyki
- Oznakowanie przewodów – łatwa identyfikacja i podłączanie
- Kabel PUR – elastyczność, odporność na ścieranie i działanie substancji chemicznych
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do nawet +90°C
Budowa i schemat połączeń – zapewnienie uniwersalności instalacji
Złącze wyposażone jest w 8 numerowanych, kolorowych żył zgodnie ze schematem przemysłowym (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony – zgodność z numeracją PIN-ów). Konstrukcja umożliwia łączenie zarówno w wersji z wolnym końcem, jak i przewodem zakończonym wtykiem.
Łatwość instalacji i trwałość podczas eksploatacji
Producent zaleca stosowanie odpowiednich opasek i zabezpieczeń przed naprężeniami mechanicznymi, co dodatkowo wydłuża żywotność instalacji. Przewód PUR jest bezhalogenowy, bezołowiowy oraz wolny od kadmu, co umożliwia stosowanie go nawet w aplikacjach o podwyższonych wymaganiach środowiskowych.
Wybór złącza M12 męskiego 0° na kabel 8-pin to gwarancja niezawodności, wiele możliwości zastosowań oraz długotrwała eksploatacja w przemysłowych warunkach pracy.
