Żeński proste
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

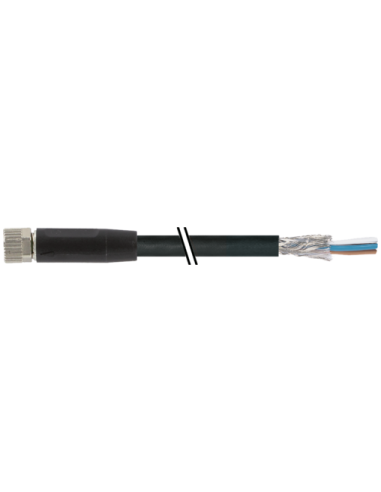

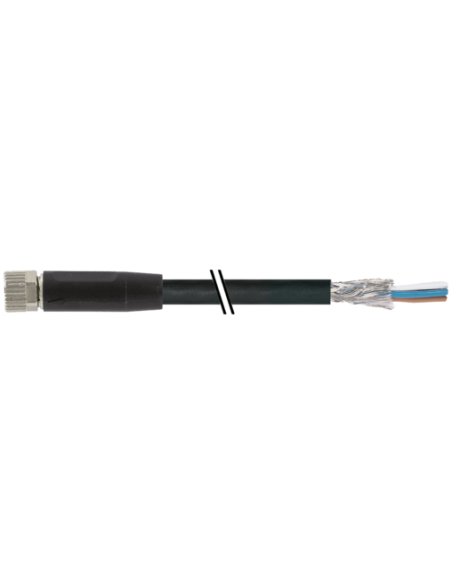

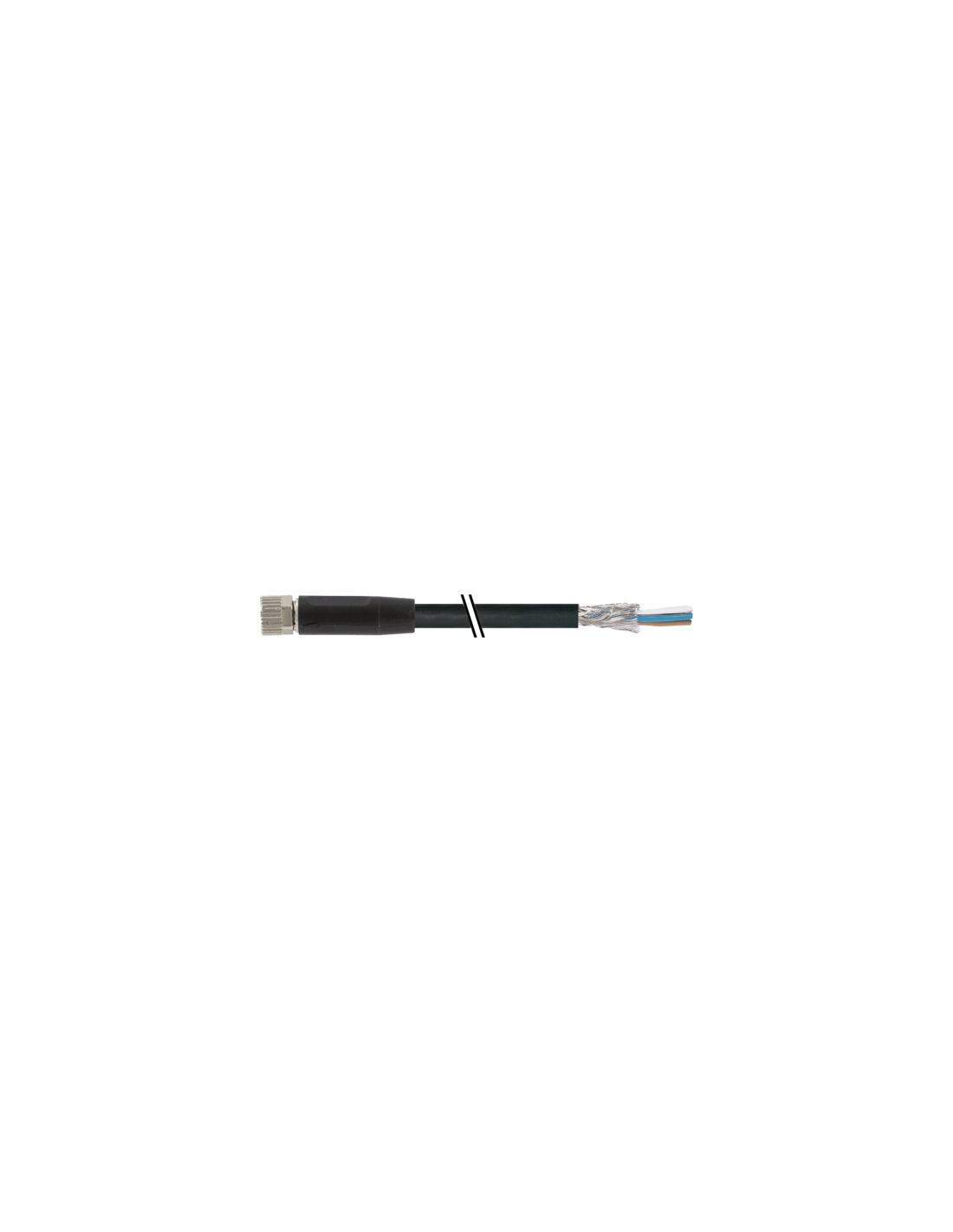

Konektor M8 żeński prosty z kablem 15 m – 4 piny, ekranowany – 7000-08761-6411500
Konektor M8 żeński prosty z wolnym końcem kabla to rozwiązanie stworzone z myślą o niezawodnym i bezpiecznym przesyle sygnałów oraz zasilania w warunkach przemysłowych. Przedstawiany model – 7000-08761-6411500 – wyróżnia się długością kabla wynoszącą 15 metrów, czterema pozłacanymi stykami oraz ekranowaniem, które zwiększa odporność elektromagnetyczną.
Zalety i zastosowanie konektora M8 z wolnym końcem kabla
Konektor M8 to bardzo popularny wybór stosowany w szerokim zakresie aplikacji, w tym w:
- Automatyce przemysłowej – do łączenia czujników, aktuatorów oraz innych elementów systemów sterowania.
- Budowie maszyn – zapewnia niezawodne połączenie sygnałowe i zasilające.
- SYSTEMACH TRANSPORTOWYCH – gdzie liczy się odporność na wibracje oraz wymagające warunki środowiskowe.
- Robotyce – idealny do pracy w ruchomych aplikacjach dzięki elastycznemu i wytrzymałemu przewodowi PUR.
Złącze M8 gwarantuje prosty i szybki montaż, a jednocześnie wysoki poziom ochrony przed kurzem, wodą oraz olejami, co potwierdzają klasy szczelności IP65, IP66K, IP67. Kompaktowe wymiary pozwalają na zastosowanie nawet w ograniczonych przestrzeniach.
Budowa i cechy techniczne konektora M8 4-pin z ekranowaniem
Prezentowany konektor został starannie zaprojektowany z myślą o trwałości oraz odporności chemicznej. Materiał obudowy to tworzywo sztuczne o dobrej odporności na oleje i agresywne czynniki chemiczne, a styki wykonano z wysokogatunkowego stopu miedzi i pokryto złotem.
- Gwint M8 x 1 zapewnia uniwersalność oraz prostą integrację z popularnymi gniazdami i urządzeniami.
- Ekranowanie przewodu chroni sygnały przed zakłóceniami elektromagnetycznymi.
- Wytrzymały płaszcz PUR oraz specjalne materiały izolacyjne (PP) chronią przewody przed uszkodzeniami mechanicznymi, zapewniając długą żywotność, nawet przy dynamicznym zginaniu.
- Bardzo dobra odporność na płomień, UV oraz oleje – zgodność z odpowiednimi normami branżowymi.
- Brak diody LED wskaźnika stanu – konstrukcja przeznaczona do kompaktowych i szczelnych zastosowań.
Konektor wyposażono w cztery żyły o przekroju 0,34 mm² każda (kolory: brązowy, biały, niebieski, czarny), co umożliwia dowolną konfigurację podłączeń zgodnie z wymaganiami instalacji.
Wytrzymałość i bezpieczeństwo użytkowania
Kabel o długości 15 metrów znakomicie sprawdza się tam, gdzie wymagane jest większe oddalenie urządzeń od szafy sterowniczej czy panelu operatorskiego. Specjalne materiały, podwójne ekranowanie (oplot miedziany, fleece, folia) oraz precyzyjna geometria zapewniają stabilność parametrów elektrycznych nawet podczas intensywnego użytkowania.
- Możliwość zastosowania w szerokim zakresie temperatur (-40°C do 90°C)
- Spełnia wymagania norm DIN EN 61076-2-114 (M8), DIN EN ISO 4892-2, IEC 60332-2-2 (odporność na płomień)
- Wyposażony w zabezpieczenie przeciwwstrząsowe oraz zalecenia dotyczące naprężeń (dodatkowa ochrona, np. opaski kablowe)
Dlaczego warto wybrać konektor M8 żeński z kablem 15m?
Złącze dedykowane do wymagających aplikacji, gdzie liczy się bezpieczeństwo transmisji, odporność na zakłócenia i niezawodność połączenia, nawet w trudnych warunkach przemysłowych. Prosta instalacja, szeroki zakres kompatybilności oraz wytrzymałość mechaniczna czynią ten konektor uniwersalnym rozwiązaniem zarówno dla nowych projektów, jak i modernizacji istniejących instalacji automatyki.
