Męski prosty

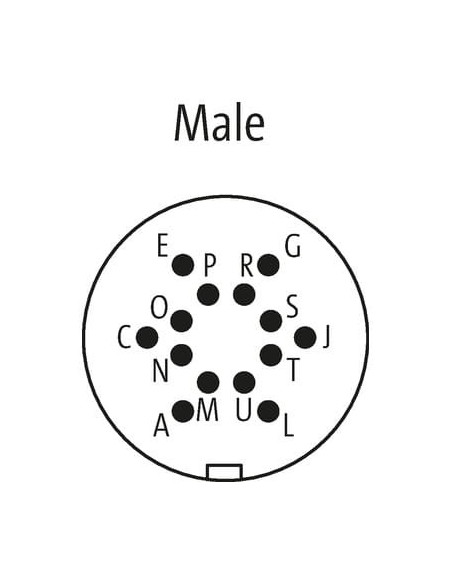

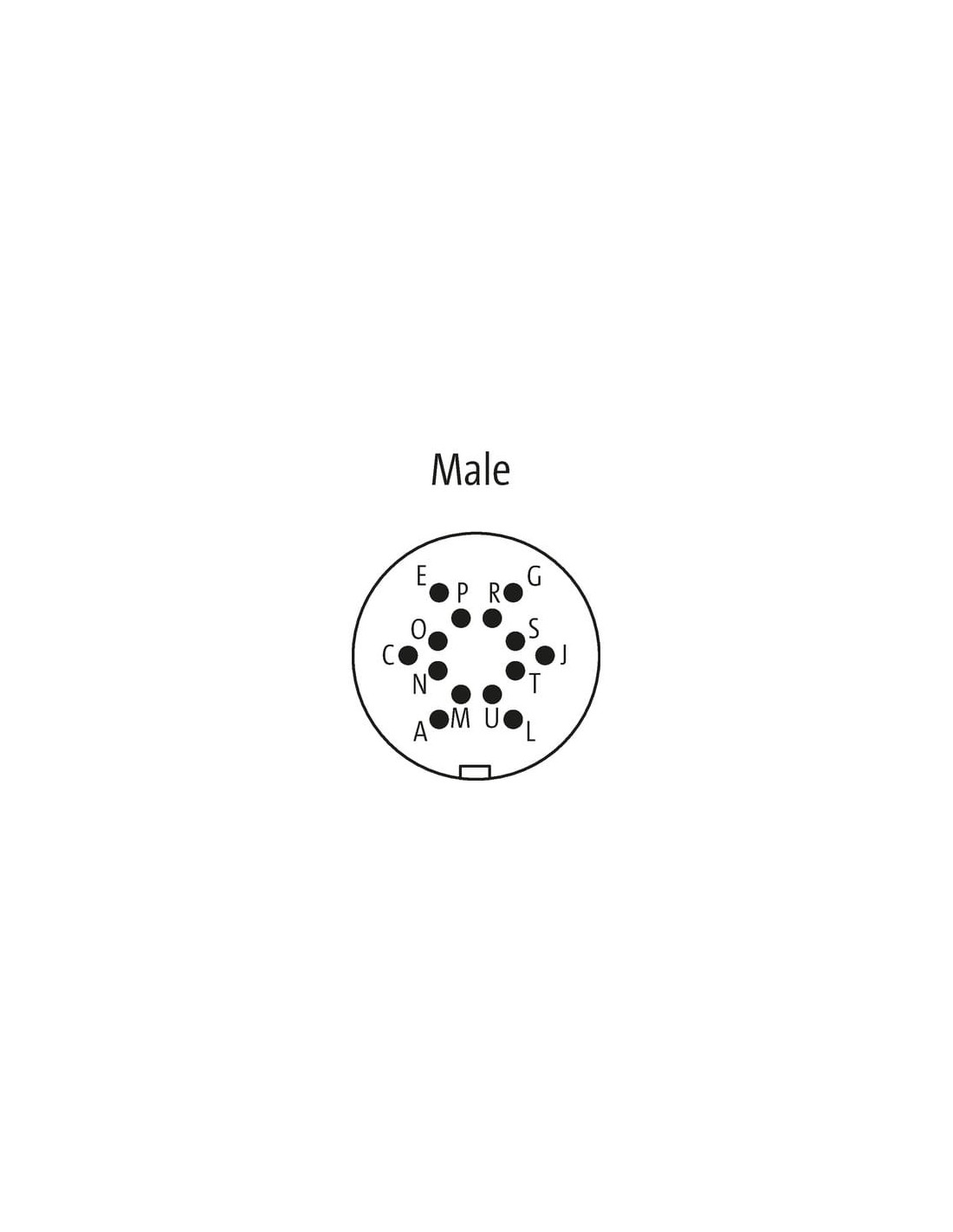

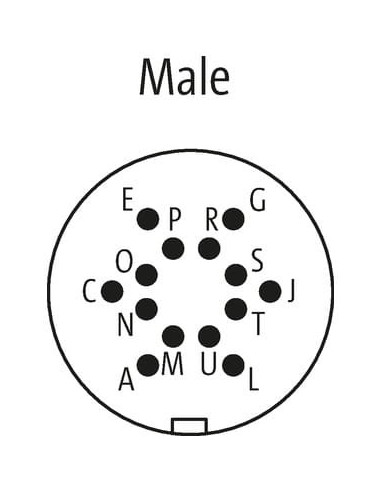

M16, 14-piny
częściowo wykorzystane
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M16 |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
Instalowanie | Podłączanie
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

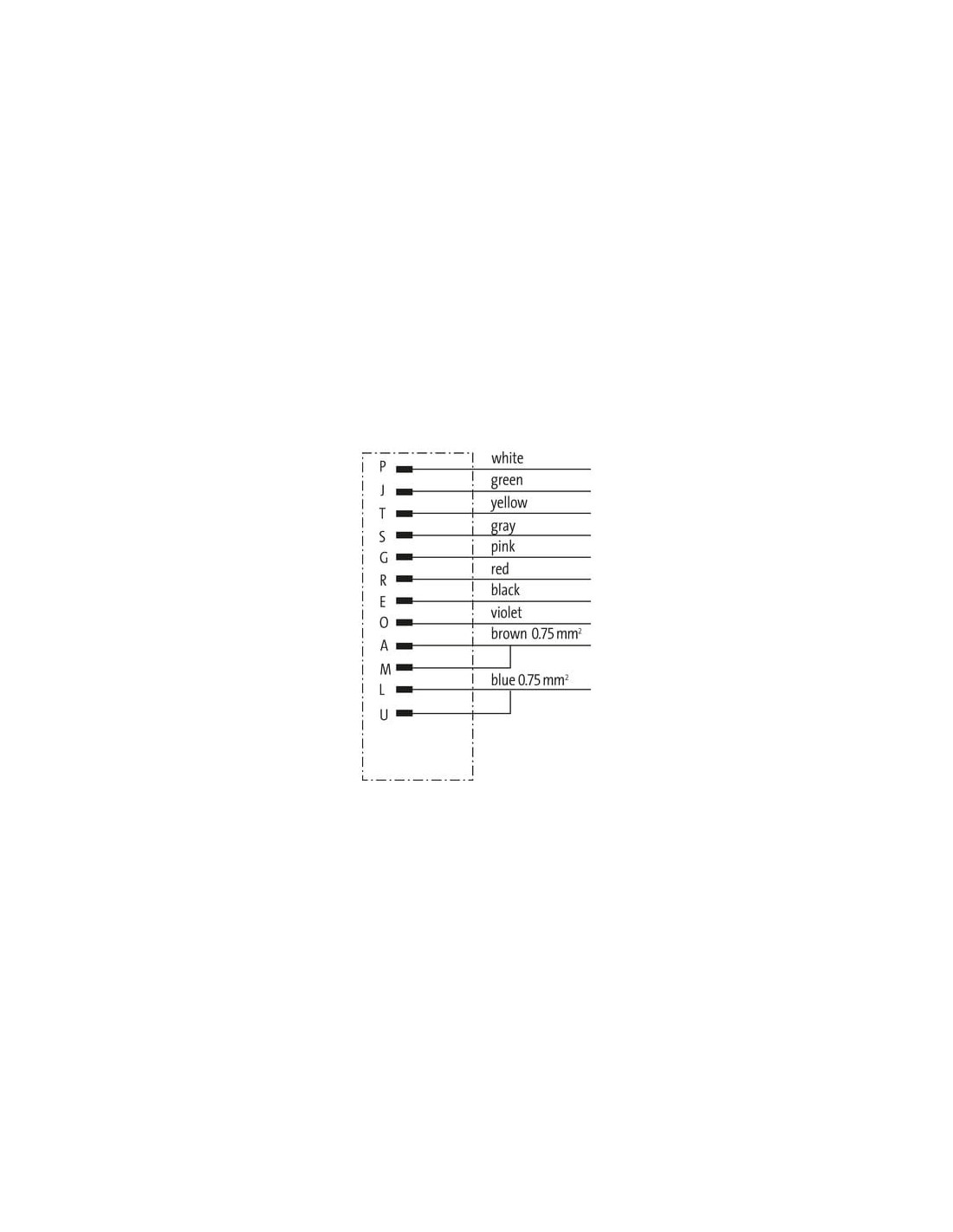

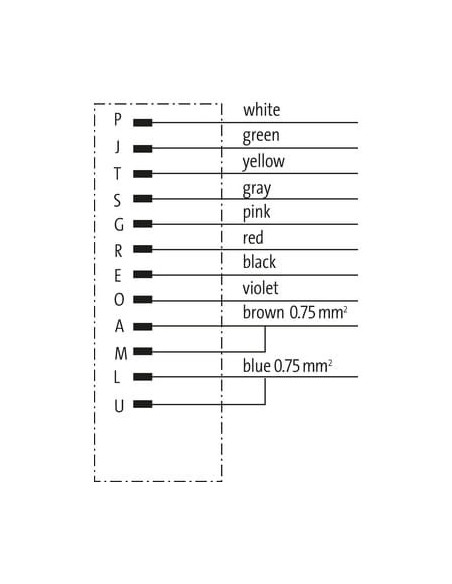

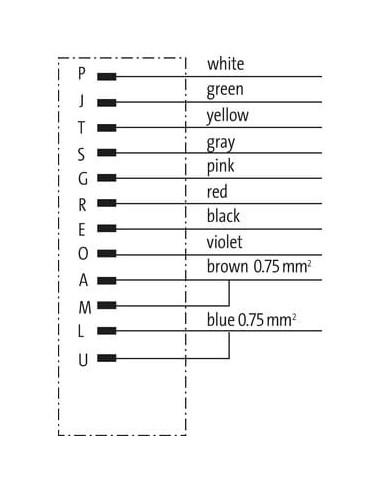

| wire arrangement | biały, zielony, żółty, szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, , niebieski |
General data | Cable
| Identyfikacja przewodu | 959 |
| Kolor izolacji | czarny |
Structure | Cable
| wire arrangement | biały, zielony, żółty, szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, , niebieski |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Conductor crosssection (wire) | 0,25 mm² |
| Material wire insulation (Data) | PVC |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,5 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze kablowe M16 damskie 0°, 14 pinów, otwarty koniec – 7000-16751-9591000
Profesjonalny przewód z złączem M16 damskim to wysokiej jakości rozwiązanie przeznaczone do zaawansowanych zastosowań przemysłowych, automatyzacji i systemów sterowania. Produkt o numerze 7000-16751-9591000 umożliwia stabilne oraz bezpieczne podłączenie urządzeń, maszyn i instalacji, gdzie niezawodność połączeń oraz odporność na warunki środowiskowe stanowią kluczowe wymagania.
Zastosowanie i możliwości wykorzystania przewodu M16 damskiego 14 pinów
Przewód z damskim złączem M16 z 14 wyprowadzeniami doskonale sprawdza się w następujących zastosowaniach:
- przemysłowych liniach produkcyjnych,
- systemach automatyki,
- układach sterowania maszyn,
- rozwiązaniach wymagających wieloprzewodowego przesyłu sygnałów i zasilania,
- systemach bezpieczeństwa oraz kontroli jakości.
Wysoka funkcjonalność przewodu, możliwości przesyłania zarówno danych, jak i zasilania, pozwalają na jego zastosowanie w wymagających środowiskach przemysłowych oraz instalacjach, gdzie liczy się precyzja i niezawodność.
Najważniejsze cechy przewodu M16 damskiego 14p – wytrzymałość i elastyczność
- Długość kabla: 10 m – umożliwia komfortowe prowadzenie instalacji nawet w rozległych przestrzeniach.
- Odporność na warunki atmosferyczne: Trwały płaszcz z PUR charakteryzujący się podwyższoną odpornością na ścieranie oraz kontakt z olejami i środkami chemicznymi.
- Zakres temperatur pracy: Od -25 °C do 85 °C – odpowiedni do pracy w trudnych warunkach otoczenia.
- Wysoka elastyczność: Możliwość zastosowania w ruchomych częściach urządzeń dzięki zachowaniu odpowiednich promieni gięcia.
- Kodowanie i identyfikacja przewodów: Przejrzysty układ żył umożliwiający szybkie podłączenie i właściwą identyfikację sygnałów.
- Otwarty koniec: Swoboda w wykonaniu własnych zakończeń oraz łatwość integracji z różnymi systemami.
- Trwałe złącze M16: Połączenia wykonane z mosiądzu niklowanego zapewniają długi okres użytkowania oraz wysoką odporność mechaniczną.
Typowe branże i zastosowania
Złącze kablowe M16 damskie o długości 10 m znajduje zastosowanie m.in. w:
- branży automatyki przemysłowej,
- robotyce,
- budowie maszyn i urządzeń,
- przemyśle spożywczym i farmaceutycznym (dzięki odporności na czynniki chemiczne),
- energetyce i instalacjach przesyłu danych.
Dlaczego warto wybrać przewód M16 damski 0°, 14p, otwarty koniec?
Trwałość, wszechstronność oraz efektywność instalacyjna to główne zalety przewodu. Zastosowane materiały gwarantują odporność na uszkodzenia mechaniczne oraz czynniki środowiskowe, a czytelne oznaczenie przewodów i pinów ułatwia szybkie i bezbłędne połączenia. To idealne rozwiązanie dla profesjonalistów poszukujących niezawodnych komponentów do rozbudowanych systemów sterowania i automatyki.
