Męski prosty
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

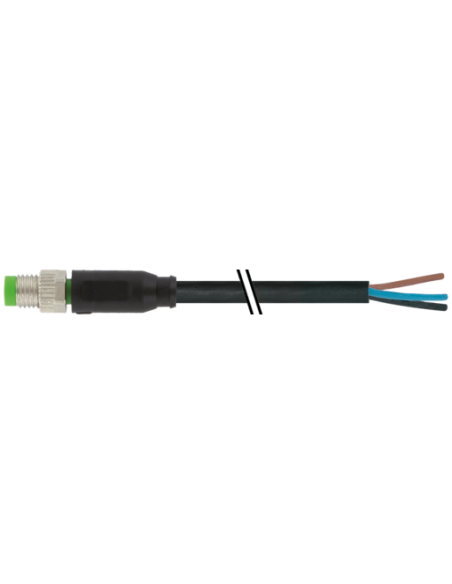

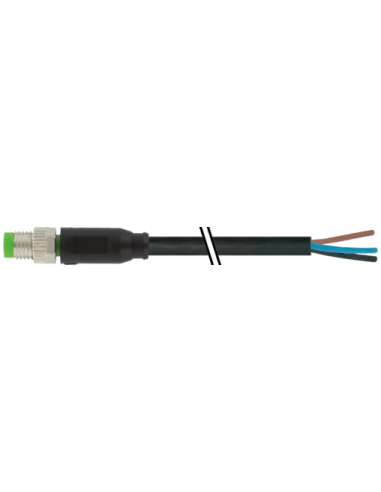

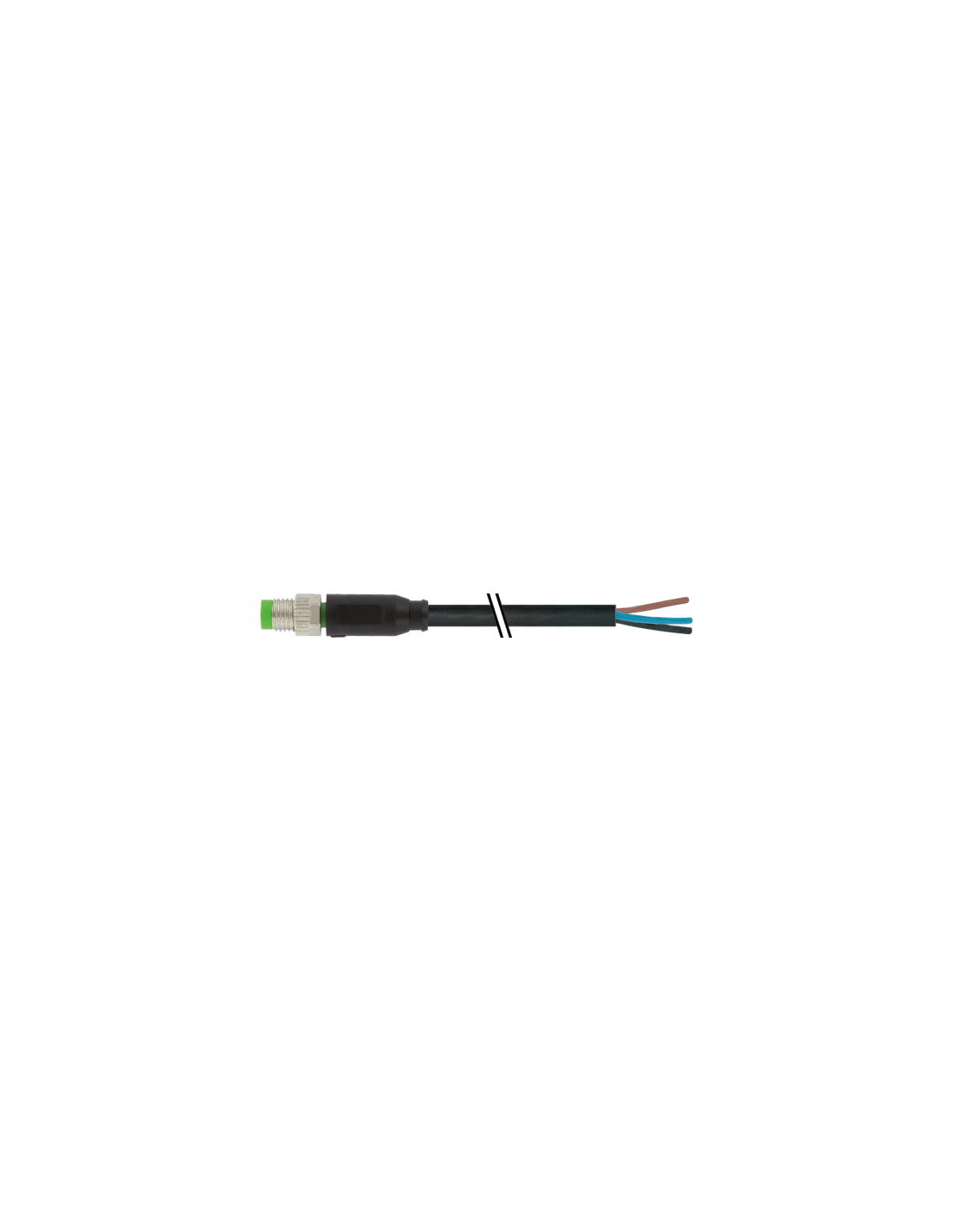

Złącze M8 3-pinowe proste z przewodem – 7000-08001-6300150
Złącze M8 3-pinowe proste o długości przewodu 1,5 m to uniwersalne rozwiązanie do podłączania czujników, siłowników oraz innych urządzeń automatyki przemysłowej. Produkt charakteryzuje się solidnym wykonaniem ze specjalnego tworzywa sztucznego, które zapewnia wysoką odporność chemiczną oraz na działanie olejów. Dzięki zastosowaniu wysokiej jakości materiałów, złącze sprawdzi się nawet w trudnych warunkach przemysłowych.
Zastosowanie złącza M8 z przewodem
Złącze M8 3-polowe znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach, systemach transportu, liniach produkcyjnych oraz w aplikacjach wymagających niezawodnego połączenia sygnałowego lub zasilającego.
- Połączenia czujników i siłowników w automatyce
- Systemy sterowania i monitorowania
- Maszyny pakujące i produkcyjne
- Robotyka przemysłowa
- Aplikacje mobilne i transportujące
Najważniejsze cechy i zalety złącza M8
- Solidna konstrukcja: osłona z wytrzymałego tworzywa sztucznego, odpornego na warunki przemysłowe
- Pozłacana powierzchnia styków – pewność kontaktu i dłuższa żywotność
- Kodowanie A – szybka i bezbłędna identyfikacja złącza
- Wysoka szczelność – stopień ochrony IP65 / IP66K / IP67
- Wtyk prosty M8 x 1 z przewodem o długości 1,5 m i wolnym końcem
- Kabel odporny na promieniowanie UV, oleje, benzynę oraz działanie ognia (zgodność z normami UL i IEC)
- Bezhalogenowy, bezołowiowy, bez kadmu i silikonu płaszcz PUR – bezpieczny dla środowiska
- Odporność na wielokrotne zginanie i skręcanie – idealny do aplikacji ruchomych oraz C-track
Konstrukcja złącza M8 – bezpieczeństwo i niezawodność
Złącze M8 wyposażone jest w mosiężne nakrętki oraz blokadę z cynkowego odlewu ciśnieniowego, co zapewnia pewne i łatwe podłączenie oraz odporność na wibracje i przypadkowe rozłączenie. Przewód w kolorze czarnym posiada wewnątrz trzy żyły: brązową, niebieską i czarną, zgodnie ze standardowym kodowaniem dla połączeń M8.
Parametry elektryczne i mechaniczne – pewne połączenie w każdej aplikacji
- Maksymalne napięcie pracy: 60 V DC / 50 V AC
- Obciążalność prądowa: do 4 A na styk
- Zakres temperatury pracy: od -25°C do +85°C (zależnie od jakości przewodu nawet do -40°C/+90°C w pracy ciągłej)
- Oplot kablowy z PUR – odporny na ścieranie i uszkodzenia mechaniczne
- Mała średnica złącza (M8) – idealne rozwiązanie do zastosowań w ograniczonych przestrzeniach
Produkt posiada szeroki zakres certyfikatów jakości, co pozwala na stosowanie go w profesjonalnych instalacjach przemysłowych oraz w wymagających aplikacjach automatyki.
Przykładowe możliwości wykorzystania złącza M8 3-pinowego
- Podłączanie czujników zbliżeniowych, fotoelektrycznych lub pojemnościowych
- Integracja z siłownikami elektrycznymi lub pneumatycznymi
- Wykorzystanie w środowiskach narażonych na wibracje i wilgoć dzięki wysokiemu stopniowi ochrony IP
- Łatwa integracja z panelami sterującymi i rozdzielniami elektrycznymi
- Możliwość zastosowania w przemyśle spożywczym, motoryzacyjnym i maszynowym
Złącze M8 3-pinowe proste z przewodem 1,5 m to niezawodne, uniwersalne rozwiązanie do profesjonalnych zastosowań w automatyce przemysłowej, gwarantujące pewny przesył sygnału oraz odporność na trudne warunki eksploatacji.
