Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 643 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

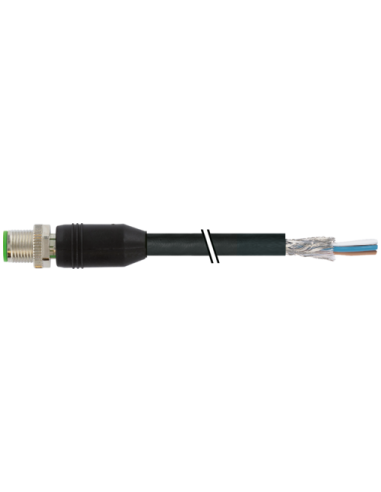

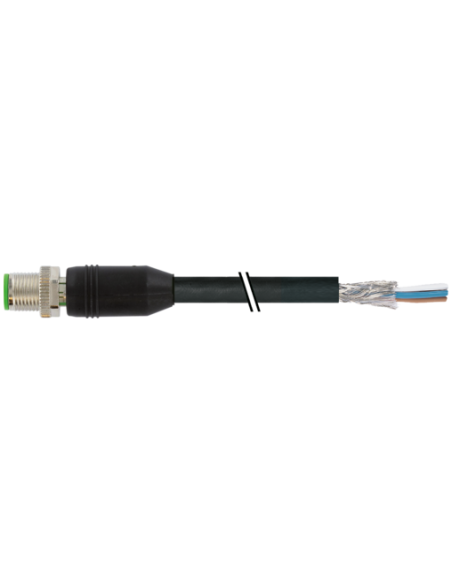

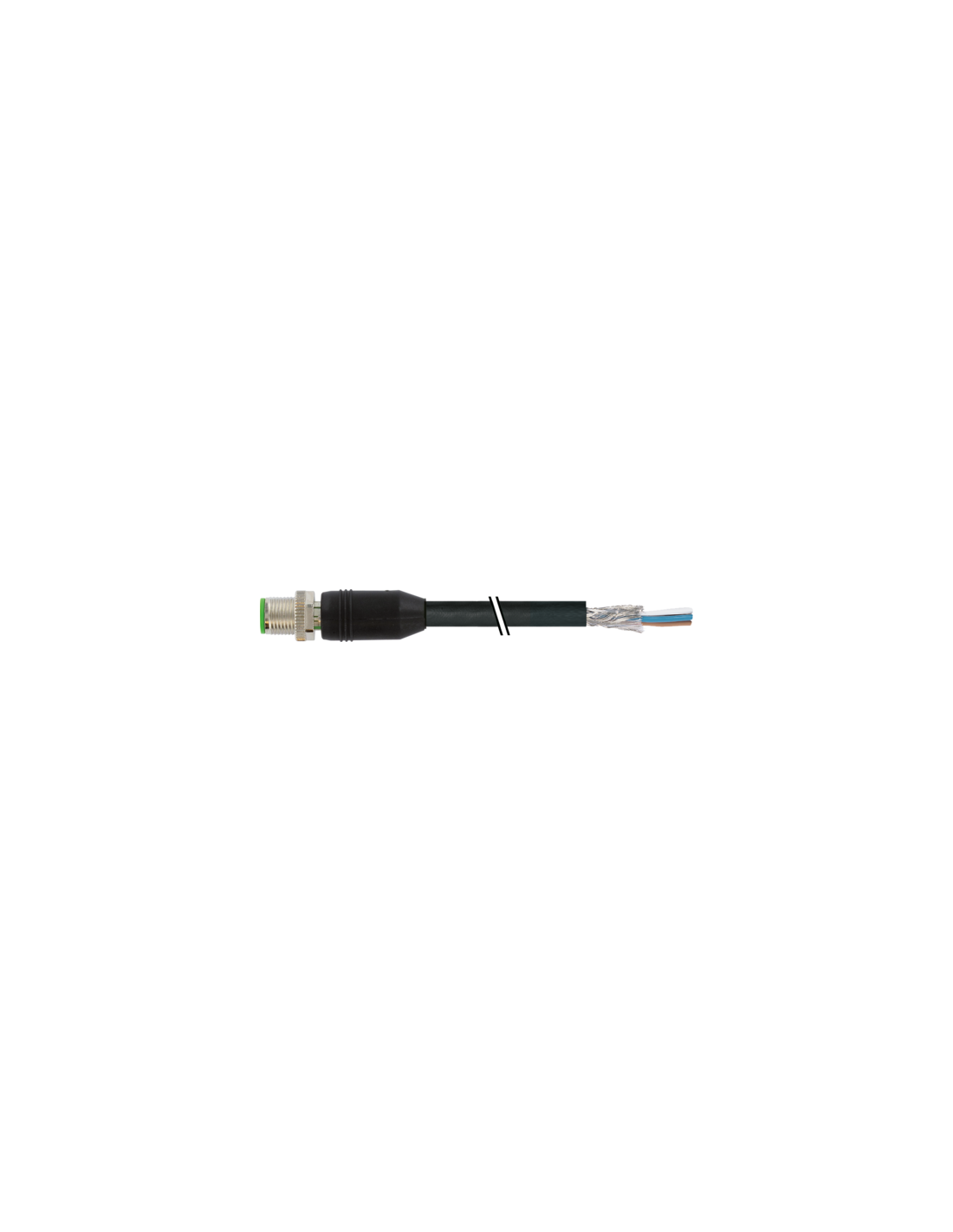

Złącze M12 męskie proste 5-pinowe ekranowane – kod produktu 7000-13101-6430040
Przemysłowe złącze M12 to niezawodny i uniwersalny produkt, który znajduje zastosowanie w szeroko rozumianej automatyce przemysłowej, systemach sterowania oraz transmisji sygnałów. Model o numerze 7000-13101-6430040 został zaprojektowany z myślą o najbardziej wymagających aplikacjach, gdzie liczy się wytrzymałość i pewność połączenia.
Złącze M12 – zastosowania i zalety
Złącze M12 prosty męski 5-pinowy umożliwia szybkie i pewne połączenie urządzeń automatyki, czujników, elementów sterujących oraz urządzeń komunikacyjnych. Doskonale sprawdza się w instalacjach przemysłowych, w maszynach, liniach produkcyjnych, systemach transportu, a także w aplikacjach wymagających wysokiego stopnia ochrony przed kurzem, wodą i czynnikami chemicznymi.
- Solidna budowa – obudowa z wytrzymałego tworzywa sztucznego zapewnia wysoką odporność mechaniczną oraz chemiczną.
- Bardzo dobra ochrona środowiskowa – stopień ochrony IP65, IP66K, IP67 gwarantuje bezproblemowe użytkowanie w trudnych warunkach oraz podczas ekspozycji na wilgoć czy pył.
- Ekranowanie – oplot miedziany zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co zapewnia stabilną transmisję sygnału.
- Wysoka trwałość – przewód PUR odporny na ścieranie oraz agresywne media (oleje, chemikalia, paliwa), bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW.
- Uniwersalność montażu – łatwa instalacja: włożenie i przykręcenie, dodatkowo zabezpieczenie przeciwwstrząsowe.
M12 – szczegółowa specyfikacja techniczna
Złącze męskie M12 wyposażone jest w pięć pozłacanych pinów (kodowanie A), co umożliwia efektywne przesyłanie sygnałów i zasilania. Gwint M12 x 1 zapewnia kompatybilność z szeroką gamą gniazd i złącz przemysłowych. Długość przewodu wynosi 0,4 m, co pozwala na elastyczne wykorzystanie w różnorodnych instalacjach.
- Maksymalne napięcie robocze: 60 V AC/DC
- Maksymalny prąd na styk: 4 A
- Materiał przewodu: PUR o podwyższonej odporności
- Izolacja przewodów: PP (polipropylen), 5 żył

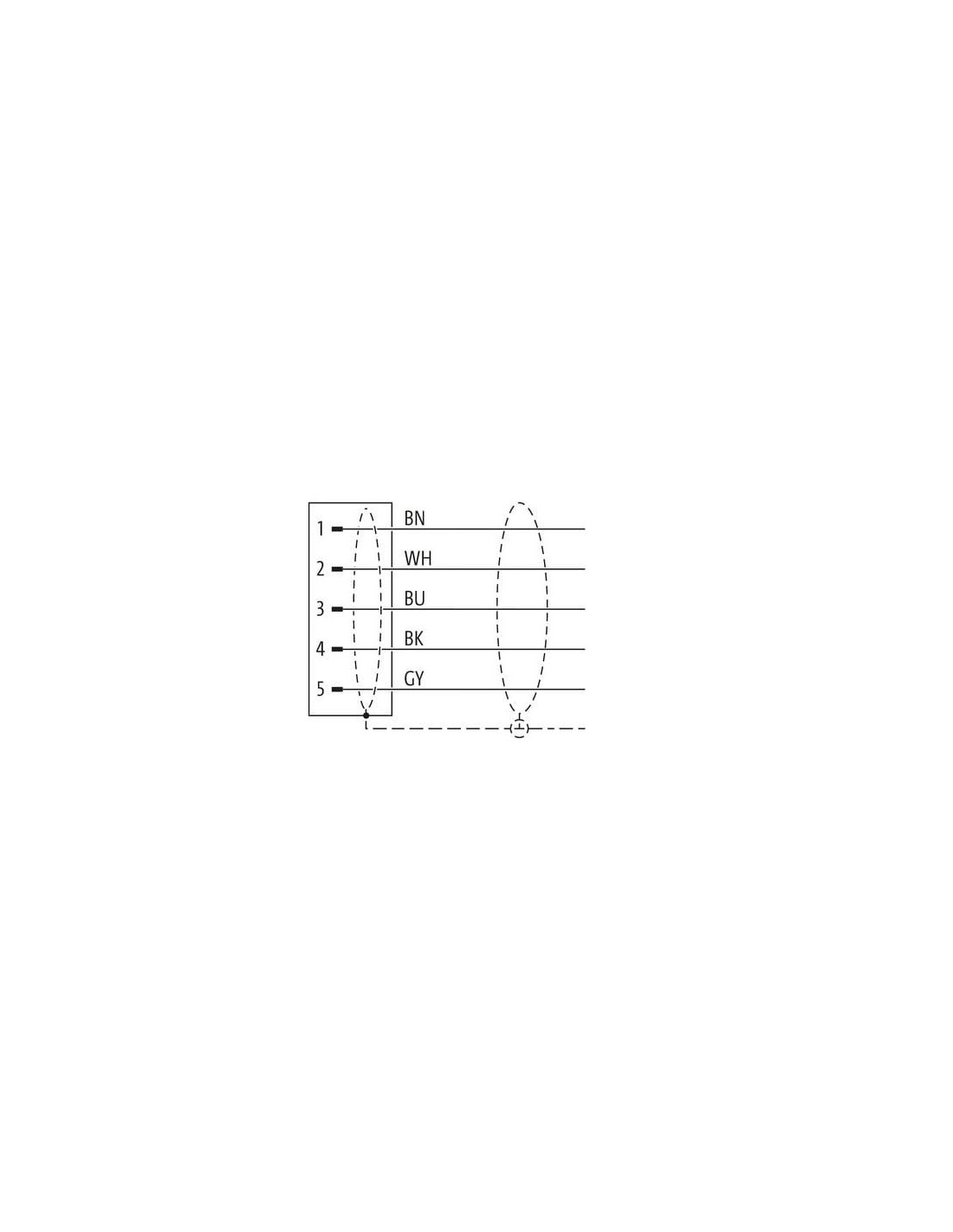

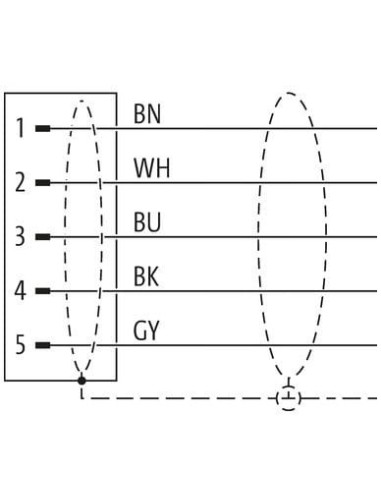

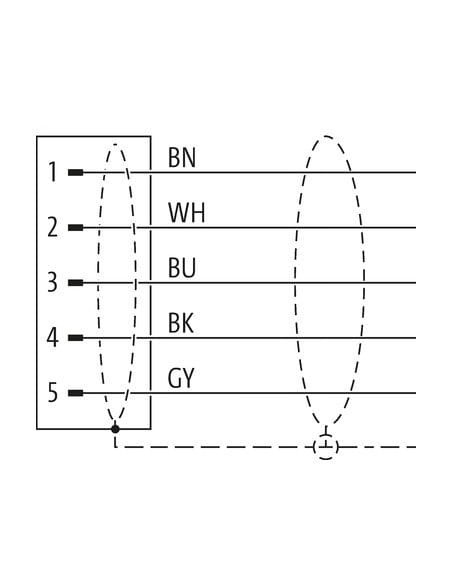

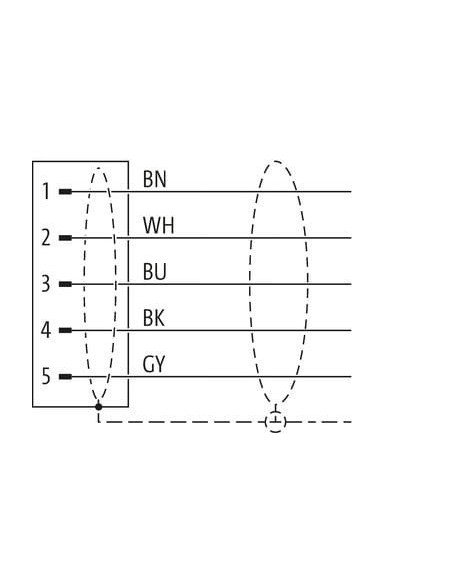

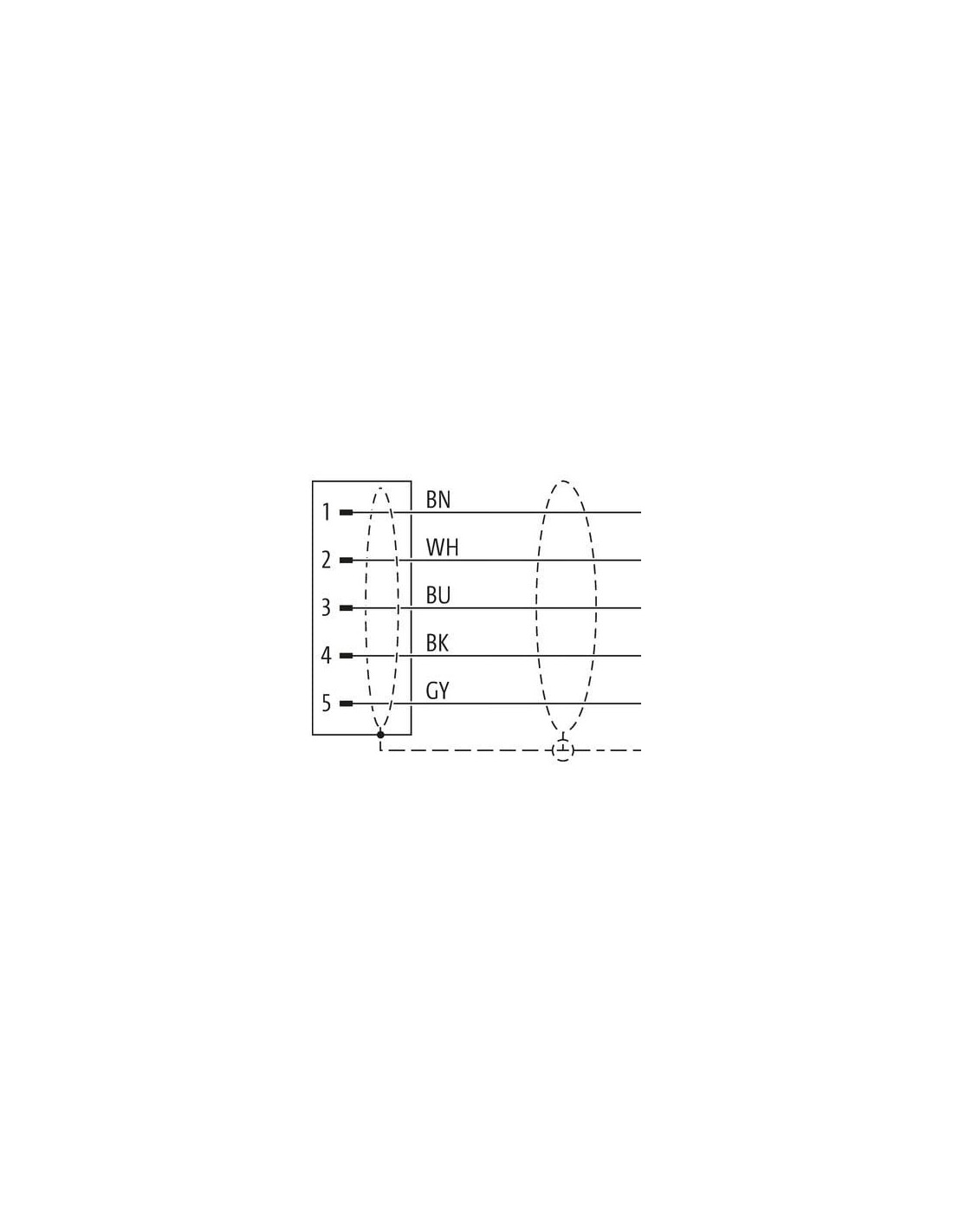

Budowa i schemat połączeń – złącze M12 5-polowe
Złącze posiada męski układ pinów o standardowym rozmieszczeniu oraz czytelnym kodowaniu kolorów przewodów:
- Pin 1: brązowy (BN)
- Pin 2: biały (WH)
- Pin 3: niebieski (BU)
- Pin 4: czarny (BK)
- Pin 5: szary (GY)
Dzięki temu produkt można łatwo zintegrować z istniejącą instalacją zgodnie z międzynarodowym standardem DIN EN 61076-2-101 (M12).
Odporność i parametry fizyczne złącza oraz przewodu
Złącze proste M12 przystosowane jest do pracy w szerokim zakresie temperatur: od -25°C do +85°C, natomiast przewód zachowuje elastyczność w zakresie od -40°C do +90°C (stała instalacja). Przewód ekranowany zapewnia 80% oplotu miedzianego, dzięki czemu złącze może być stosowane zarówno w środowiskach o dużym narażeniu na zakłócenia, jak i w miejscach wymagających niezawodności oraz bezpieczeństwa pracy.
- Odporność na UV i płomień – zgodność z normami UL oraz IEC
- Podwyższona odporność na oleje, chemikalia i benzynę
- Długowieczność – przewód odporny na wielomilionowe cykle zginania i skręcania
Typowe zastosowania złącza M12 5-pinowego ekranowanego
Złącze M12 7000-13101-6430040 jest szeroko wykorzystywane w:
- Linie produkcyjne, automatyka przemysłowa
- Czujniki i elementy wykonawcze (sensor/aktor)
- Technika transportowa, maszyny, robotyka
- Systemy sterowania i komunikacji przemysłowej
Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa i trwałości, co czyni go odpowiednim wyborem do profesjonalnych aplikacji przemysłowych.
