Męski prosty
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

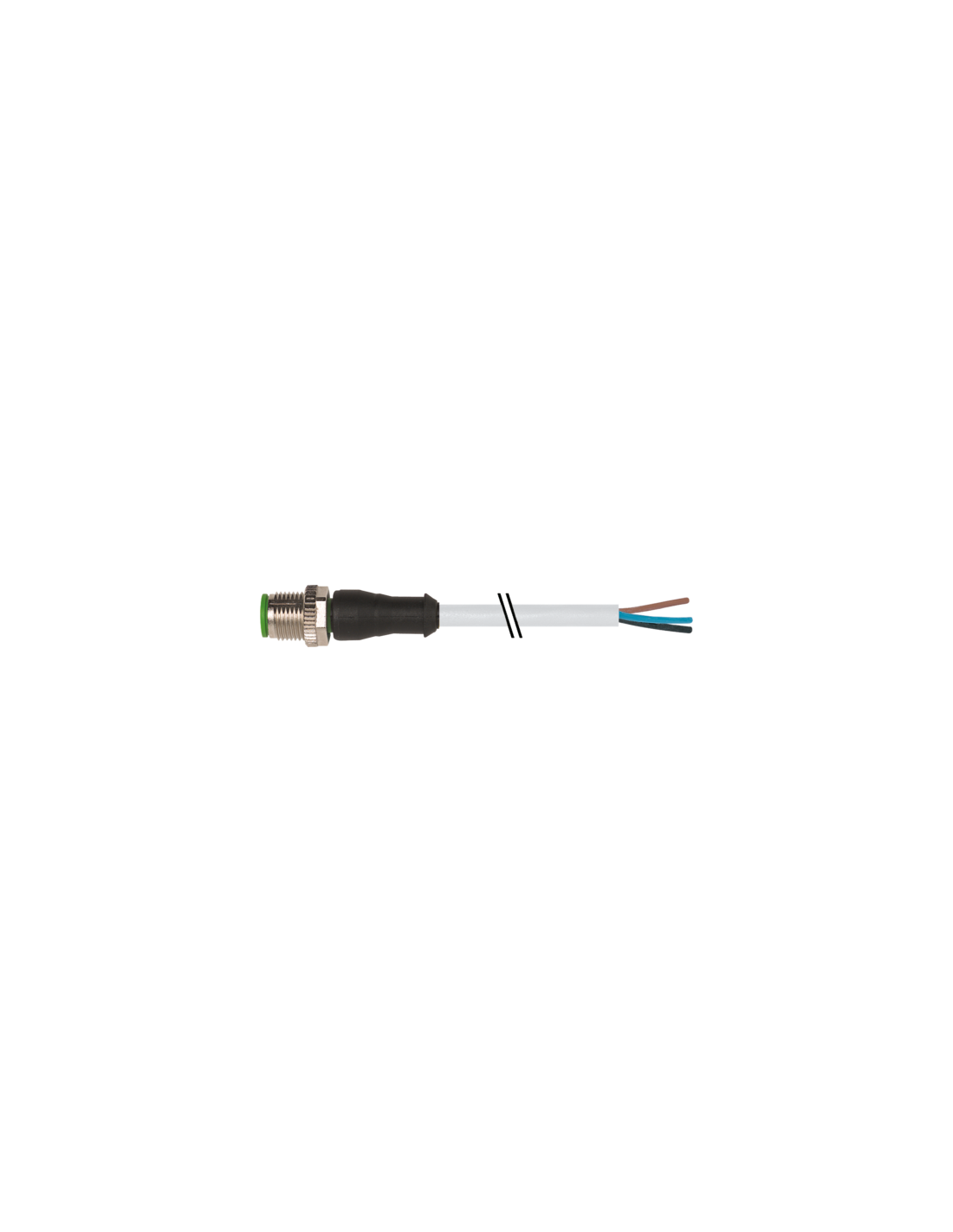

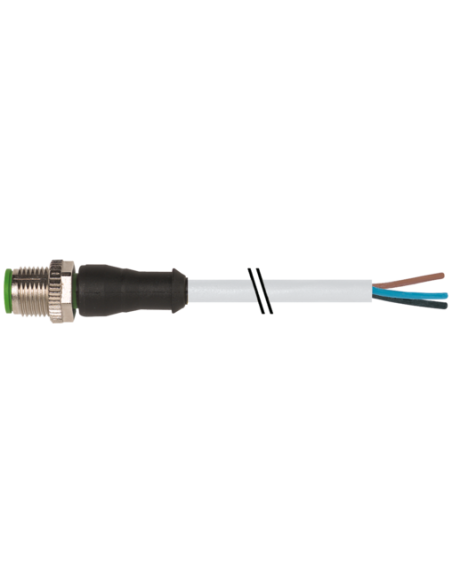

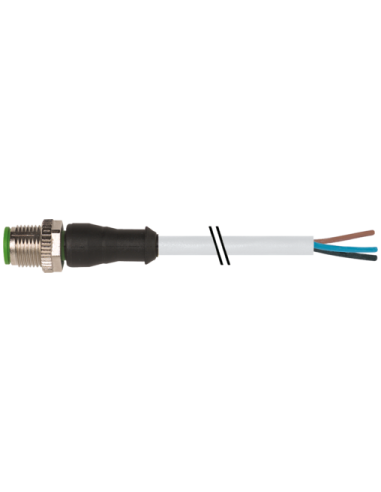

Złącze M12 o numerze katalogowym 7000-12001-2330150 to wysokiej jakości komponent przeznaczony do zastosowań w wymagających warunkach przemysłowych, automatyce oraz instalacjach maszynowych. Złącze wyposażone jest w trzy piny, prosty przewód o długości 1,5 metra oraz końcówkę z wolnym końcem kabla, co czyni je idealnym do indywidualnych aplikacji oraz montażu własnego.
Złącze ma obudowę wykonaną z odpornego tworzywa sztucznego oraz powłokę śrubową niklowaną. Takie rozwiązanie zapewnia dobrą odporność chemiczną oraz ochronę przed olejami i innymi substancjami powszechnie występującymi w przemyśle. Kabel z izolacją PUR charakteryzuje się zwiększoną trwałością mechaniczną oraz odpornością na zginanie.
Złącze posiada wysoki stopień ochrony IP65, IP66K, IP67 wg EN IEC 60529, co gwarantuje pełną pyłoszczelność oraz odporność na czasowe zanurzenie w wodzie. Parametry te umożliwiają bezpieczną i długotrwałą pracę nawet w trudnych warunkach przemysłowych.
Złącze M12 jest przystosowane do pracy z napięciem maksymalnym 250 V AC/DC oraz prądem znamionowym do 4 A na styk. Pozłacane styki zapewniają pewność przesyłu sygnału oraz odporność na korozję.
Złącza M12 są powszechnie stosowane w instalacjach automatyki przemysłowej, czujnikach i siłownikach, a także w urządzeniach pakujących, montażowych oraz transportowych. Sprawdzają się jako rozwiązania do przesyłu sygnałów i zasilania w wymagających, zautomatyzowanych aplikacjach.
Złącze M12 wyposażone jest w trzy żyły: brązowy (BN), niebieski (BU) oraz czarny (BK). Wolny koniec kabla umożliwia podłączenie do szerokiego zakresu urządzeń lub systemów. Konstrukcja kabla zapewnia pełną niezawodność dzięki skręcanym żyłom oraz wysokiej odporności na działanie czynników zewnętrznych.
Należy chronić złącza przed mechanicznymi naprężeniami za pomocą dodatkowych opasek lub kabel-ties. Zaleca się również przestrzeganie promieni gięcia przewodu, aby nie obniżać klasy szczelności IP. Dla uzyskania maksymalnej trwałości połączenia należy złącze aplikować w położeniu włożonym i przykręconym.
Złącze męskie M12 (7000-12001-2330150) umożliwia szybkie i niezawodne wykonanie połączeń w aplikacjach przemysłowych i automatycznych. Estetyczna, odporna na uszkodzenia konstrukcja, wysoki poziom ochrony oraz wszechstronne możliwości zastosowania sprawiają, że komponent ten stanowi pewien wybór do różnorodnych projektów automatyki i instalacji przemysłowej.
