Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 4-piny
ekranowany
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

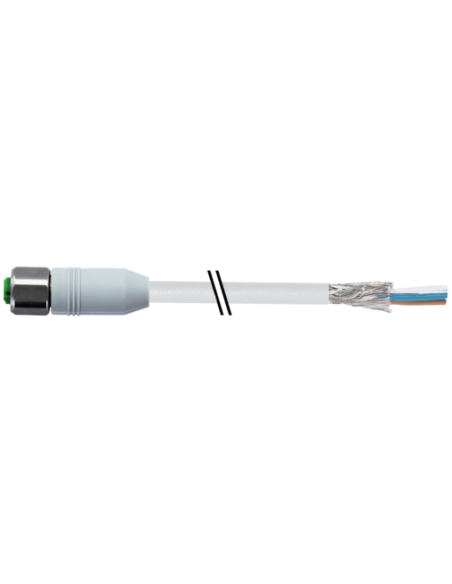

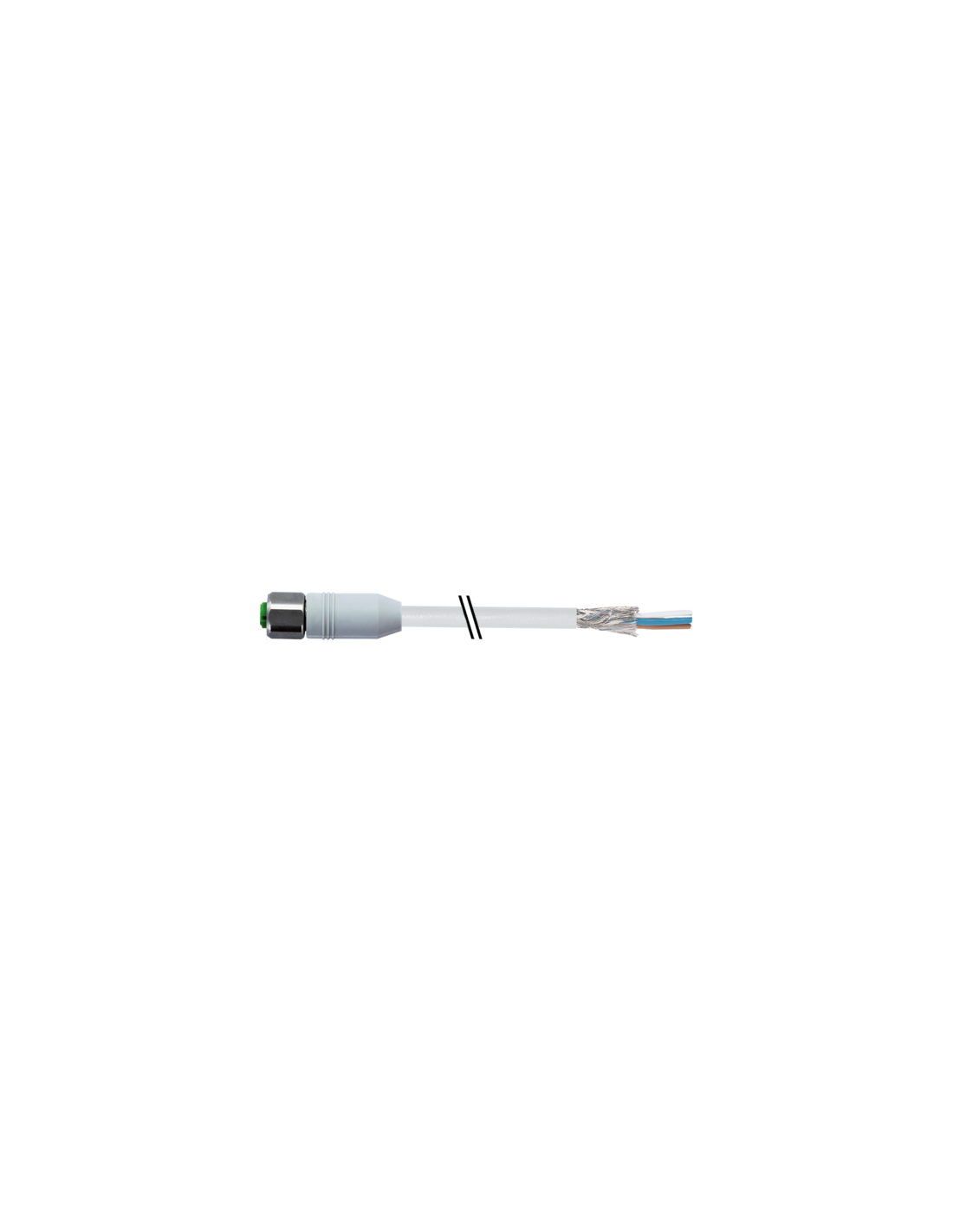

Kabel M12 4-pin – złącze żeńskie proste dla branży spożywczej | 7014-13201-2010500
Kabel żeński M12 0° do kabla F&B o numerze produktu 7014-13201-2010500 to specjalistyczny przewód zaprojektowany z myślą o wymagających aplikacjach w przemyśle spożywczym, farmaceutycznym oraz automatyce przemysłowej. Zastosowanie nowoczesnych materiałów i wysoka szczelność zapewniają niezawodność nawet w najbardziej wymagających warunkach produkcyjnych.
Zastosowania kabla M12 w przemyśle spożywczym
Przewód z gniazdem M12, 4-pinowy znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest odporność na mycie wysokociśnieniowe, czynniki chemiczne i oleje. Dedykowany jest do:
- Przemysłu spożywczego (F&B) – linie produkcyjne, pakowanie i dozowanie żywności
- Automatyki przemysłowej i procesów zautomatyzowanego sterowania
- Maszyn i urządzeń wymagających wysokiej higieny oraz częstych myć
- Systemów sensorowych i sygnalizacyjnych
Zalety kabla M12 F&B 7014-13201-2010500
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68, IP69K – idealny do pracy w wilgotnych i trudnych warunkach przemysłowych
- Materiały o zwiększonej odporności chemicznej – kabel oraz złącze wykonane z PVC i stali nierdzewnej (V4A 1.4404)
- Ekranowanie przewodu – oplot z ocynowanej miedzi gwarantuje odporność na zakłócenia elektromagnetyczne
- Przewody skrętkowe 4x0,34 mm² – optymalne parametry przesyłu sygnałów i zasilania
- Łatwość montażu – połączenie proste, przykręcane i pełna kompatybilność z innymi urządzeniami w standardzie M12
- Testowany i zgodny z normą DIN EN 61076-2-101 (M12)
Charakterystyka i budowa przewodu M12
Kabel M12 F&B o długości 5 m posiada prostą końcówkę żeńską oraz wolny koniec przewodu, ułatwiający instalację według indywidualnych potrzeb. Osłona przewodu wykonana jest z PVC o wysokiej odporności na ścieranie, działanie detergentów oraz temperatury robocze od -25°C do 85°C (przy pracy urządzenia) oraz do 80°C (dla przewodu w ruchu). Przewód nie zawiera ołowiu, kadmu, FCKW ani silikonu – jest zgodny z restrykcyjnymi wymaganiami dla przemysłu spożywczego.
Przewód M12 – przykładowe zastosowania i możliwości wykorzystania
Profesjonalny przewód M12 F&B sprawdza się w maszynach pakujących, robotyce, automatyce procesowej oraz urządzeniach produkcyjnych wymagających regularnych i intensywnych myć. Niezawodność złącza gwarantuje bezpieczeństwo przesyłu sygnału w warunkach dużego zapylenia, wilgotności oraz narażenia na detergenty wykorzystywane w produkcji spożywczej.
Dodatkowe atuty i bezpieczeństwo użytkowania
- Prosty montaż – szybkie wpinanie i zabezpieczenie przewodu (moment obrotowy 0,6 Nm)
- Wytrzymałość na drgania i uszkodzenia mechaniczne dzięki blokadzie z wysokiej klasy stali nierdzewnej
- Oznaczenia kolorystyczne żył ułatwiające instalację: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Certyfikaty bezpieczeństwa i zgodności (cURus oraz certyfikaty jakości)
- Możliwość zamówienia innych długości przewodów na życzenie
Kabel żeński M12 0° do kabla F&B o kodzie 7014-13201-2010500 jest niezawodnym rozwiązaniem dla aplikacji wymagających najwyższego poziomu higieny, bezpieczeństwa i odporności na trudne warunki przemysłowe.
