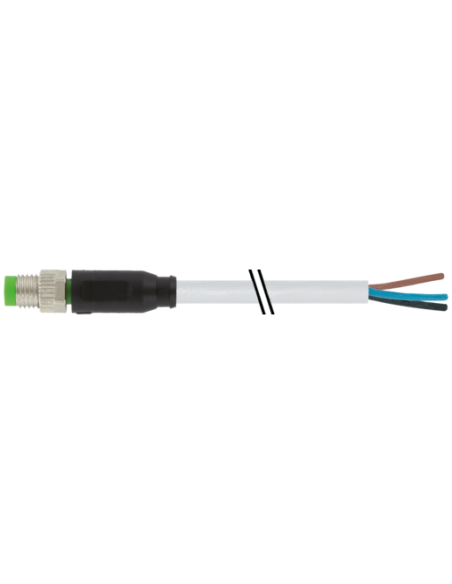

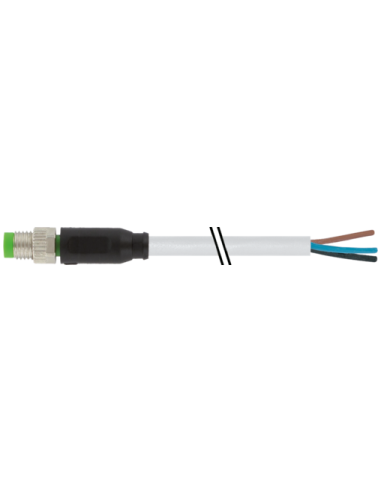

Męski prosty
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M8 damskie 0° na kabel 3-pinowy 30m – Kod produktu: 7000-08001-2103000
Złącze M8 damskie 0° na kabel to wysokiej jakości komponent przeznaczony do przemysłowych systemów automatyki i instalacji maszynowych. Produkt charakteryzuje się trwałością wykonania oraz możliwością pracy w wymagających warunkach przemysłowych.
Główne zalety i zastosowania złącza M8 damskiego 3-pinowego
- Uniwersalność zastosowań – wykorzystywane w systemach czujników, siłowników, automatyce przemysłowej, robotyce, instalacjach maszynowych oraz w systemach transportowych.
- Wysoka odporność chemiczna i mechaniczna – obudowa z tworzywa sztucznego PUR i powłoka PVC zapewniają podwyższoną odporność na działanie substancji chemicznych, olejów oraz uszkodzeń mechanicznych.
- Klasa szczelności – zgodność z normami IP65, IP66K i IP67 pozwala na bezpieczną pracę nawet w środowiskach o wysokiej wilgotności i zapyleniu.
- Wysoka jakość styków – piny pozłacane oraz złącze w klasie A zapewniają pewne i trwałe połączenie elektryczne.
- Długi przewód – aż 30 metrów pozwala na zastosowanie w rozbudowanych instalacjach wymagających znacznych odległości pomiędzy urządzeniami.
Cechy budowy i montażu – złącze prostoliniowe M8 z wolnym końcem przewodu
Złącze zostało wyposażone w prosty kabel zakończony wolnym końcem, co umożliwia łatwe i szybkie podłączenie do instalacji sterującej lub rozdzielczej. Trójżyłowa konstrukcja pozwala na stosowanie w aplikacjach z czujnikami, sygnalizatorami i urządzeniami wykonawczymi.
- Standard M8 x 1 – łatwy i szybki montaż oraz kompatybilność z wieloma urządzeniami przemysłowymi.
- Pozłacane styki – gwarancja długowieczności oraz niskiej rezystancji kontaktu.
- Blokada cynkowa niklowana – wysoka wytrzymałość mechaniczna i ochrona przed korozją.
- Przewód wykonany z PVC – elastyczny i odporny na zginanie, spełniający surowe normy przemysłowe.
Możliwości wykorzystania i typowe aplikacje
Złącza M8 damskie z przewodem to elementy niezbędne w praktycznie każdej instalacji automatyki, szczególnie w aplikacjach, gdzie wymagana jest pewność połączeń oraz odporność na szkodliwe czynniki zewnętrzne. Idealnie sprawdzają się w:
- Automatach przemysłowych
- Systemach transportowych i magazynowych
- Robotyce
- Stacjach montażowych
- Układach czujnikowych oraz systemach pomiarowych
- Obszarach wymagających długich przewodów sygnałowych
Kluczowe zalety produktu 7000-08001-2103000
- Bezpieczeństwo transmisji sygnału nawet na dużych odległościach
- Odporność na zakłócenia elektromagnetyczne oraz czynniki zewnętrzne
- Bezproblemowy montaż i uniwersalność zastosowania
- Możliwość swobodnego przycinania przewodu według potrzeb instalacyjnych
- Zgodność z europejskimi normami (DIN EN 61076-2-104)
Złącze M8 damskie 3-pinowe na kabel o długości 30 metrów stanowi niezawodny wybór do profesjonalnych zastosowań przemysłowych, zapewniając solidność połączenia, odporność na czynniki zewnętrzne oraz łatwość instalacji.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
