Dostępny
Żeński kątowe
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

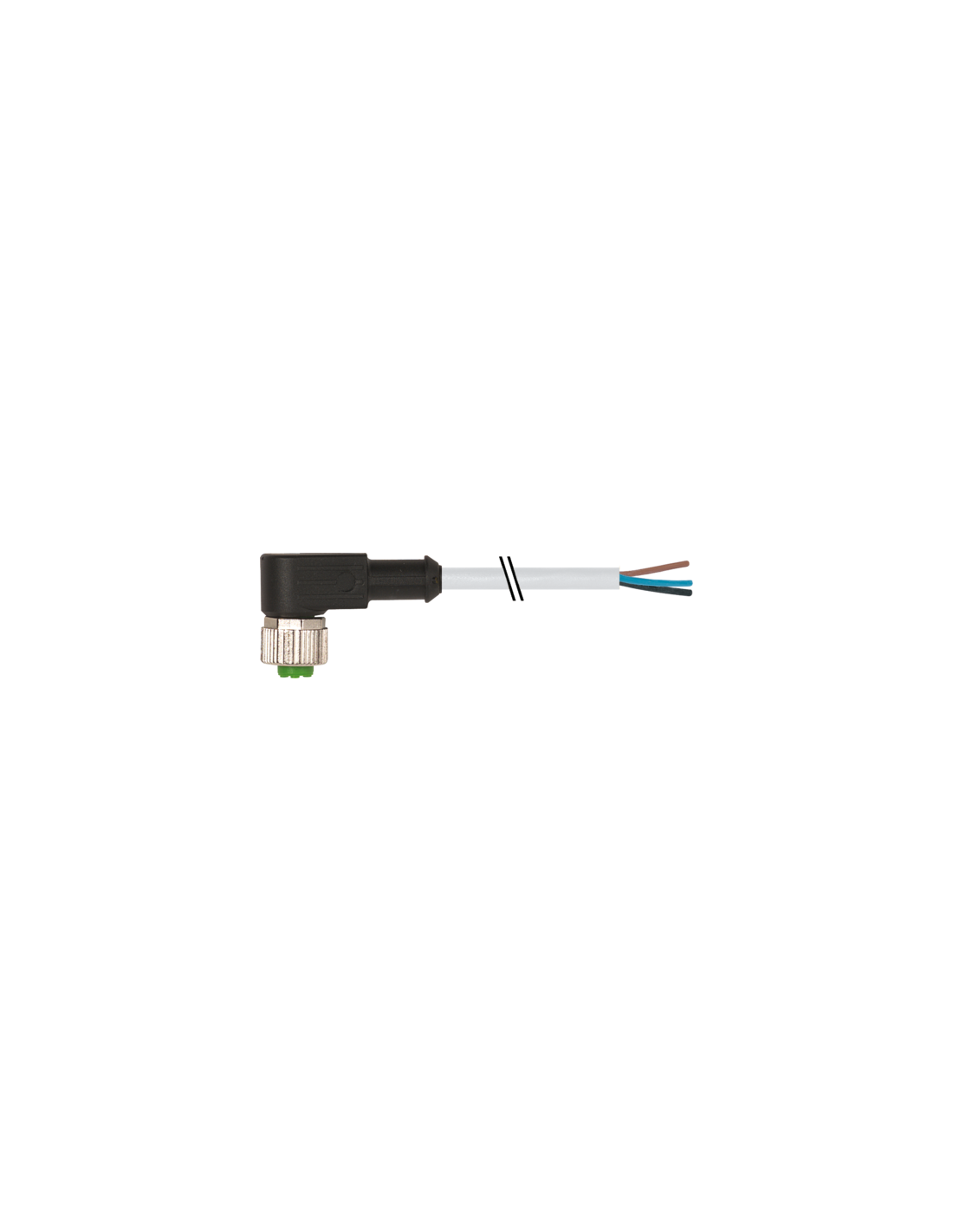

Złącze żeńskie kątowe M12 3-pinowe na kabel – 7000-12321-2131500
Złącze M12 90° żeńskie z otwartym końcem kabla to wysokiej jakości komponent przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, maszynach oraz na stanowiskach produkcyjnych. To rozwiązanie zapewnia niezawodne połączenia elektryczne w wymagających warunkach środowiskowych, gdzie liczy się trwałość oraz odporność na czynniki zewnętrzne.
Zalety i kluczowe cechy złącza M12 3-pin z kablem 15 m
- Wysoka odporność na czynniki przemysłowe – obudowa wykonana z tworzywa sztucznego odpornego na oleje i chemikalia, blokada z niklowanego cynkowego odlewu ciśnieniowego
- Stopień ochrony IP65 / IP66K / IP67 – zabezpieczenie przed kurzem, wodą oraz wpływem mycia ciśnieniowego (po zamontowaniu i dokręceniu)
- Kątowe wyjście kabla (90°) – idealne do instalacji w ograniczonych przestrzeniach
- Kabel o długości 15 metrów – umożliwia elastyczne prowadzenie instalacji nawet na dużych odległościach
- Pozłacane styki – zapewniają doskonały kontakt oraz długą żywotność połączenia
- Wytrzymałość mechaniczna – odporność na wibracje i zabezpieczenie przeciwwstrząsowe
- Zgodność z normą DIN EN 61076-2-101 (M12)
- Kodowanie A – popularny standard w urządzeniach automatyki i sensorach
Zastosowanie złącza kątowego M12 z wolnym końcem
Złącze kątowe M12 3-pin znajduje zastosowanie w różnorodnych aplikacjach przemysłowych. Doskonale sprawdza się w połączeniach czujników, serwonapędów, urządzeń pomiarowych oraz elementów systemów sterowania. Standard M12 gwarantuje kompatybilność z większością rozwiązań wykorzystywanych w automatyce przemysłowej, inżynierii produkcji, robotyce oraz systemach transportu.
Duża odporność na wodę, kurz oraz czynniki agresywne pozwala na stosowanie złącza w środowiskach o podwyższonym ryzyku wystąpienia zanieczyszczeń lub kontaktu z mediami technologicznymi. Dzięki wyprowadzeniu przewodu pod kątem 90°, połączenie sprawdzi się wszędzie tam, gdzie istotna jest redukcja występujących sił mechanicznych oraz oszczędność miejsca.
Budowa i przewód złącza żeńskiego M12 3-pin
Kombinacja szybkozłączki M12 z wysokiej jakości kablem PVC oraz trójżyłowym przewodem o przekroju 0,34 mm² zapewnia solidność i elastyczność instalacji. Wewnątrz zastosowano miedziane przewody skręcane, oznaczone kolorami: brązowy (BN), niebieski (BU) i czarny (BK), co ułatwia szybki oraz prawidłowy montaż.
Typowe zastosowania złącza M12 3-pin kątowego
- Podłączenia czujników i elementów wykonawczych w automatyce przemysłowej
- Połączenia urządzeń w liniach montażowych oraz produkcyjnych
- Systemy transportu i przenośników taśmowych
- Robotyka oraz maszyny przemysłowe
- Zastosowania wymagające wysokiej szczelności oraz odporności na trudne warunki
Warunki pracy i odporność
Złącze przystosowane jest do pracy w zakresie temperatur od -25°C do 85°C (zależnie od jakości kabla). Kabel posiada zwiększoną odporność na płomień, oleje, benzynę oraz nie zawiera ołowiu, kadmu ani silikonu. Może być stosowany zarówno w instalacjach stałych, jak i ruchomych – z właściwie spełnionym promieniem gięcia.
Podsumowanie
Profesjonalne złącze M12 żeńskie kątowe z kablem o długości 15 metrów oferuje niezawodność, trwałość oraz bezpieczeństwo połączenia w trudnych warunkach przemysłowych. Dzięki standaryzacji oraz szerokim możliwościom konfiguracji jest optymalnym rozwiązaniem dla firm, które stawiają na niezawodność i uniwersalność połączeń w automatyce.
