Żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał mocowanie styków | PA |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

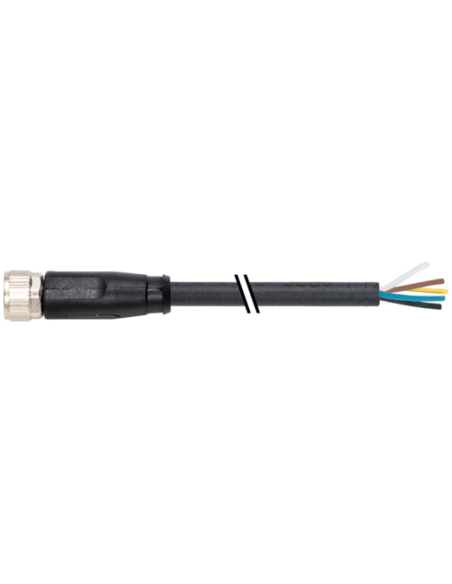

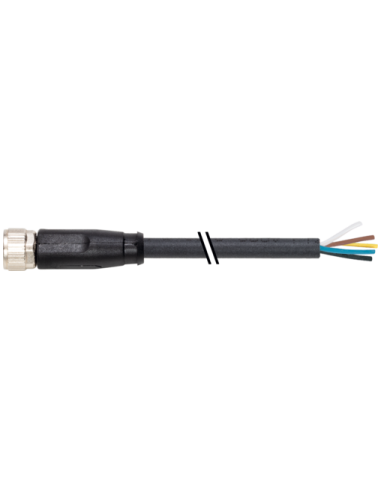

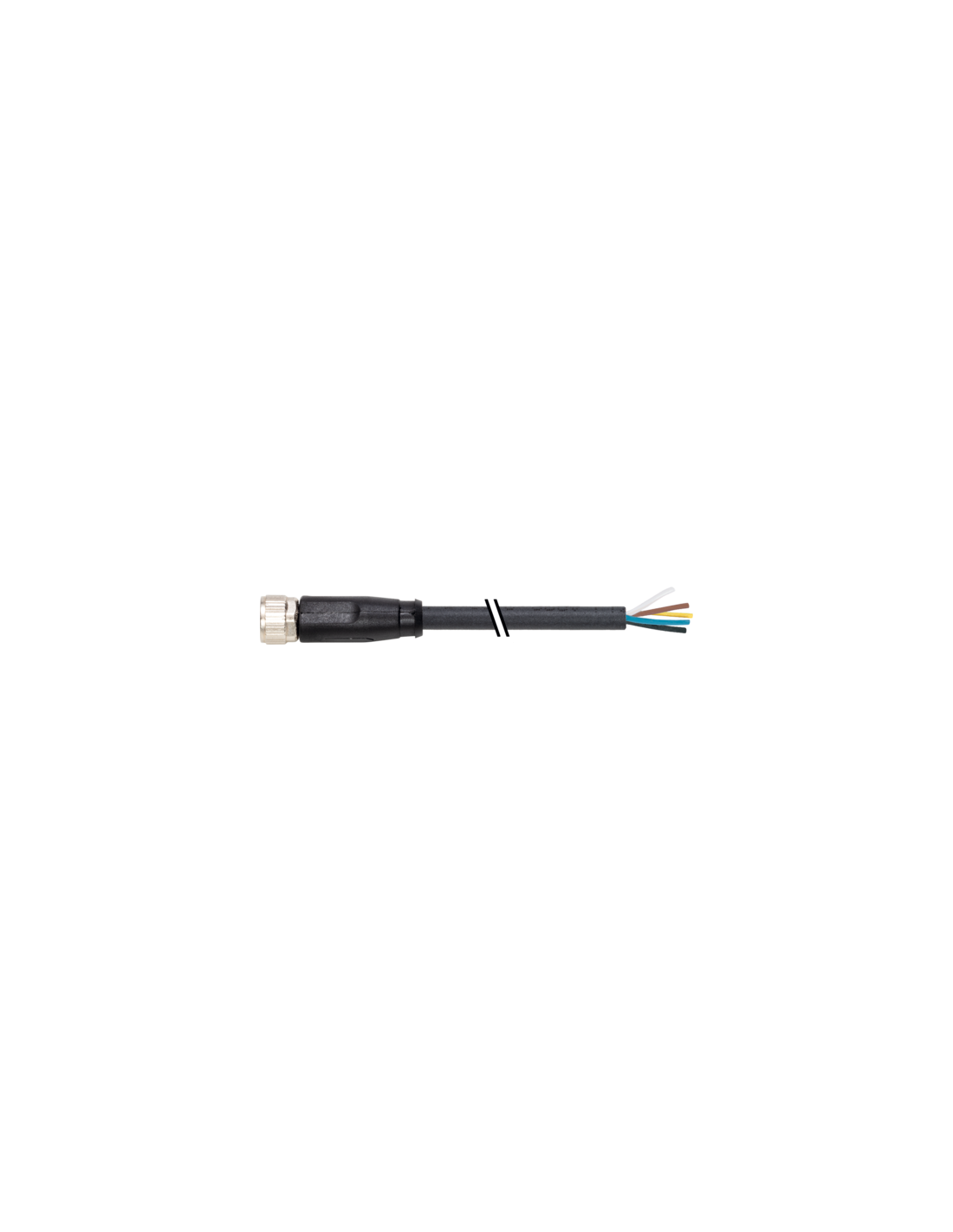

Złącze M8 żeńskie proste 5-pinowe z kablem 5 m – kod 7000-08941-6950500
M8 żeński prosty 5-pin to wysokiej jakości złącze kablowe przeznaczone do zastosowań w systemach automatyki przemysłowej, produkcji maszyn oraz w przemyśle spożywczym i motoryzacyjnym. Produkt cechuje się solidną budową oraz wysoką odpornością na czynniki zewnętrzne, co potwierdzają normy stopnia ochrony IP67.
Przemysłowe zastosowania i uniwersalność złącza M8
Złącze M8 żeńskie 5-polowe doskonale sprawdza się w:
- Automatyce przemysłowej, przy podłączaniu czujników i elementów wykonawczych;
- Sterowaniu maszyn i urządzeń, gdzie wymagana jest pewność połączenia i odporność na drgania;
- Zastosowaniach mobilnych i ruchomych, dzięki wysokiej elastyczności kabla PUR oraz odporności na wielokrotne zginanie (do 5 milionów cykli);
- Systemach sterowania robotów oraz transportu wewnętrznego;
- Środowiskach narażonych na kontakt z olejami, chłodziwami oraz środkami chemicznymi.
Solidna konstrukcja i odporność na warunki przemysłowe
Korpus z wytrzymałego plastiku TPU cechuje się wysoką odpornością chemiczną i olejową. Metalowe elementy montażowe (cynkowy odlew ciśnieniowy, powłoka niklowana) gwarantują trwałość oraz odporność na ścieranie. Złącze spełnia wymagania normy DIN EN 61076-2-104 (M8), co potwierdza zgodność ze światowymi standardami automatyki.
Bezpieczeństwo i niezawodność połączenia
- Stopień ochrony IP67 – zapewnia szczelność połączenia nawet w wymagających warunkach przemysłowych;
- Pozłacane styki – gwarantują niską rezystancję i długą żywotność styków (do 100 cykli połączeniowych);
- Bezpieczne mocowanie: prosty sposób podłączenia typu „wtyk/wkręt”, zabezpieczenie przeciwwstrząsowe i opaska kodująca;
- Brak podświetlenia LED – idealne do aplikacji, w których wykluczona jest obecność sygnalizacji świetlnej przy złączu.
Wysokiej klasy przewód PUR do zastosowań dynamicznych
Kabel 5-żyłowy o długości 5 m wykonany z elastycznego i trwałego materiału PUR, zoptymalizowany do pracy przy dużej liczbie cykli zgięcia oraz wysokiej odporności mechanicznej:
- Odporność na ścieranie oraz na wiele chemikaliów i olejów;
- Zakres temperatury pracy stałej: od -25°C do 80°C;
- Średnica zewnętrzna kabla: 4,7 mm;
- Przewody o przekroju 0,25 mm² i wysokiej elastyczności do aplikacji ruchomych.
Uniwersalne zastosowanie i szybka identyfikacja przewodów

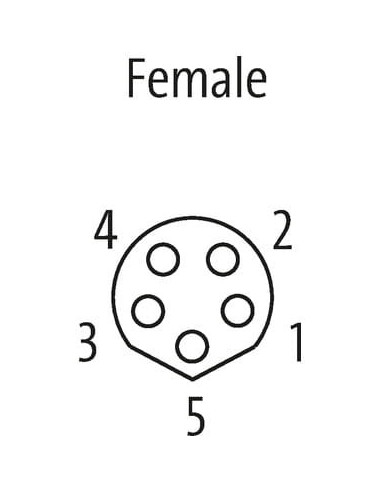

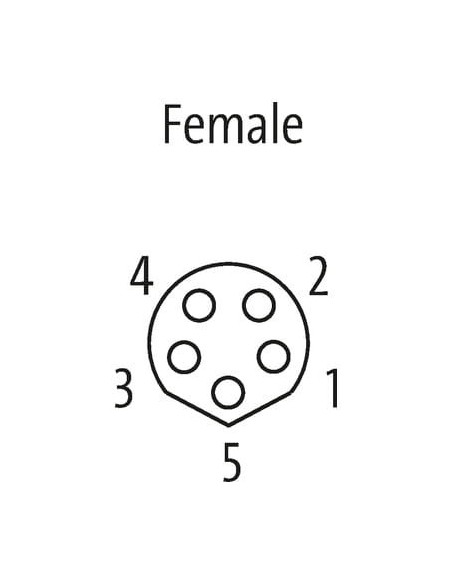

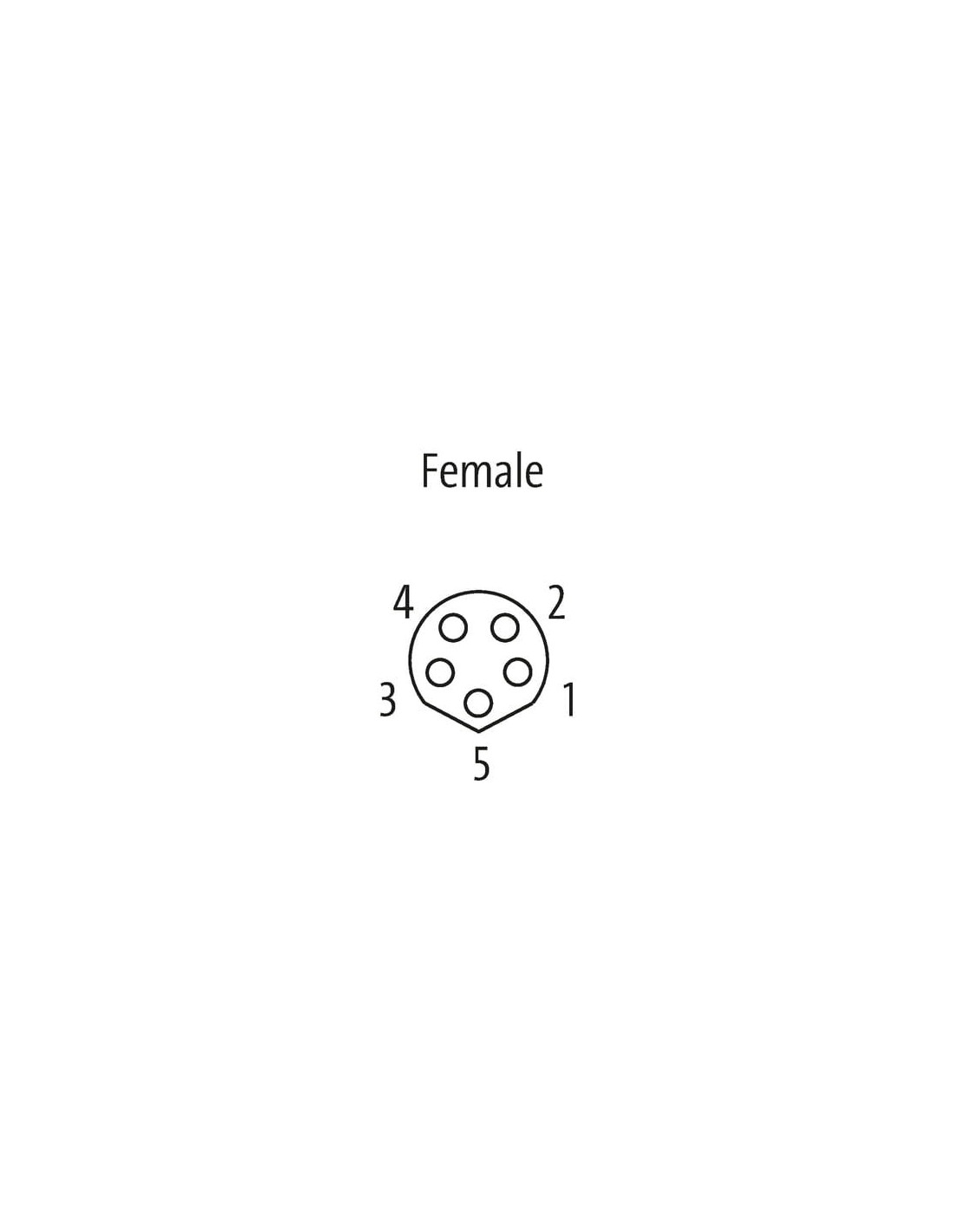

Kolorowe żyły (BN – brązowy, WH – biały, BU – niebieski, BK – czarny, GY – szary) oraz schemat wyprowadzeń pozwalają na łatwą identyfikację podczas instalacji. Produkt jest zgodny z typowym kodowaniem B dla standardu M8.
Zalety i cechy wyróżniające
- Duża odporność na uszkodzenia mechaniczne i warunki przemysłowe;
- Łatwa integracja z peszlem 8 mm;
- Zgodność z międzynarodowymi normami i certyfikatami;
- Możliwość zastosowania w środowiskach wilgotnych i zapylonych.
Złącze M8 żeńskie proste z kablem 7000-08941-6950500 stanowi niezawodne rozwiązanie do profesjonalnych instalacji przemysłowych, łączące wysokie parametry techniczne z uniwersalnością zastosowań i trwałością na lata.
