Żeński proste
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

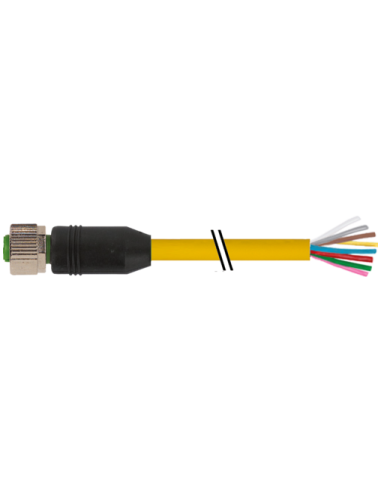

Złącze kablowe M12 żeńskie 0°, 8-pinowe, 5 m – 7000-17041-1140500
M12 żeńskie złącze kablowe o kącie wyjścia 0°, wyposażone w ośmiopinowy układ styków oraz przewód o długości 5 metrów, to niezawodne rozwiązanie stosowane w automatyce przemysłowej, systemach czujników, aparaturze kontrolno-pomiarowej, a także w maszynach i urządzeniach wymagających przesyłu sygnałów lub zasilania w trudnych warunkach środowiskowych.
Zastosowanie i zalety złączy M12 żeńskich do kabli
Przemysłowe złącza M12 cieszą się popularnością w instalacjach wymagających wysokiej odporności mechanicznej, pewności połączenia oraz szczelności. Przeznaczone są do zastosowań w:
- automatyce przemysłowej i liniach produkcyjnych
- systemach sterowania maszynami
- integracji czujników i urządzeń pomiarowych
- przesyle danych w wymagających środowiskach (IP65, IP66K, IP67)
Obudowa z wytrzymałego tworzywa PUR zapewnia doskonałą odporność na chemikalia, oleje i ścieranie, dzięki czemu złącze znajduje zastosowanie w przemyśle spożywczym, motoryzacyjnym, maszynowym oraz wielu innych branżach.
Kluczowe cechy techniczne złącza M12, 8-pin, 5 m
- Wysoka szczelność: Klasa ochrony IP65, IP66K oraz IP67 gwarantują odporność na wilgoć i pyły.
- Zabezpieczenie przed drganiami: Prosty typ wyjścia kabla oraz radełkowana nakrętka ułatwiają montaż i zapobiegają rozłączeniu.
- Bezpieczne podłączenie: Pozłacane styki eliminują ryzyko korozji oraz poprawiają jakość sygnału.
- Trwały przewód PUR: Doskonała odporność na uszkodzenia mechaniczne, liczne cykle zginania i skręcania (przewód idealny do ruchomych aplikacji, trasy C-track).
- Szeroki zakres temperatur pracy: Praca od -25°C do +85°C (elementy złączne) i od -40°C do +90°C (przewód, praca stała), niezawodność w różnych warunkach otoczenia.
- Zgodność z normą DIN EN 61076-2-101 – gwarancja kompatybilności z systemami automatyki przemysłowej.
Właściwości kabla PUR oraz szczegóły konstrukcyjne
Przewód typu PUR charakteryzuje się doskonałą elastycznością oraz odpornością na ścieranie, promieniowanie UV, chemikalia, oleje i benzyny. Osiem żył (każda o przekroju 0,25 mm²) daje szerokie możliwości podłączeń sygnałowych oraz zasilających.
- Kolor izolacji: żółty – ułatwia identyfikację instalacyjną
- Izolacja żył: PP, odporna na wysoką temperaturę
- Bezhalogenowa i bezołowiowa konstrukcja – zwiększone bezpieczeństwo środowiskowe
- Przewidziany do montażu w ciągach ruchomych i systemach długotrwałych zgięć
Typowe zastosowania złącza M12 żeńskiego z kablem do automatyki
Wszystkie powyższe cechy sprawiają, że złącza M12 żeńskie z przewodem 5 m doskonale sprawdzają się w środowiskach przemysłowych, gdzie liczy się niezawodność, szybki montaż i bezpieczeństwo transmisji sygnału. Najczęściej wykorzystywane są do:
- podłączania czujników i siłowników
- tworzenia połączeń magistrali i komunikacji przemysłowej
- zasilania urządzeń w trudnych warunkach hali produkcyjnej
- łączania elementów automatyki i robotyki
Standardowy rozstaw pinów, kodowanie A oraz kompatybilność gwintu M12 x 1 umożliwiają łatwą integrację z wieloma urządzeniami dostępnymi na rynku automatyki.
