Żeński proste
M12, 12-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (biały, pomarańcz), (biały, zielony), (biały, ) |
General data | Cable
| Identyfikacja przewodu | 148 |
| Funkcja kabla | Dane |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil, Przewodzące uzwojenie ślizgowe |
| wire arrangement | (biały, niebieski), (biały, pomarańcz), (biały, zielony), (biały, ) |
Mechanical data | Cable
| Cable weigth | 62,7 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Poliolefina |
| Amount wires | 8 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 0,16 mm |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 134 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,75 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,75 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
| Loop resistance | 290 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

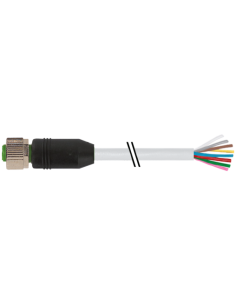

Konektor M12 żeński prosty z wolnym końcem kabla 7000-19341-7030500 – 12 pin
Konektor M12 żeński prosty z wolnym kablem to element dedykowany profesjonalnym zastosowaniom w przemyśle, automatyce oraz systemach czujników i siłowników. Produkt ten charakteryzuje się wytrzymałą budową oraz uniwersalnością montażową, dzięki czemu doskonale sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
Charakterystyka złącza M12 – bezpieczeństwo i niezawodność
Złącze M12 o kodzie produktu 7000-19341-7030500 posiada prostą, żeńską konstrukcję z 12 pozłacanymi pinami, co gwarantuje wysoką jakość sygnału oraz minimalizuje straty przesyłowe. Ekranowanie oraz kodowanie typu A zapewniają ochronę przed zakłóceniami elektromagnetycznymi oraz poprawną identyfikację podczas podłączania urządzeń.
- Długość przewodu: 5 metrów – umożliwia elastyczne prowadzenie instalacji
- Wytrzymałość mechaniczna: odporność na wibracje i wstrząsy
- Materiał obudowy: wytrzymałe tworzywo PUR o wysokiej odporności chemicznej i olejowej
- Stopień ochrony: IP65 / IP66K / IP67 – możliwość pracy w wilgotnych i zapylonych środowiskach
- Zgodność z normą: DIN EN 61076-2-101 (M12)
Budowa i schemat połączeń – wygoda w instalacji

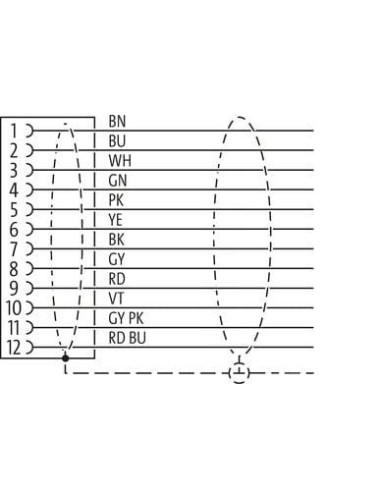

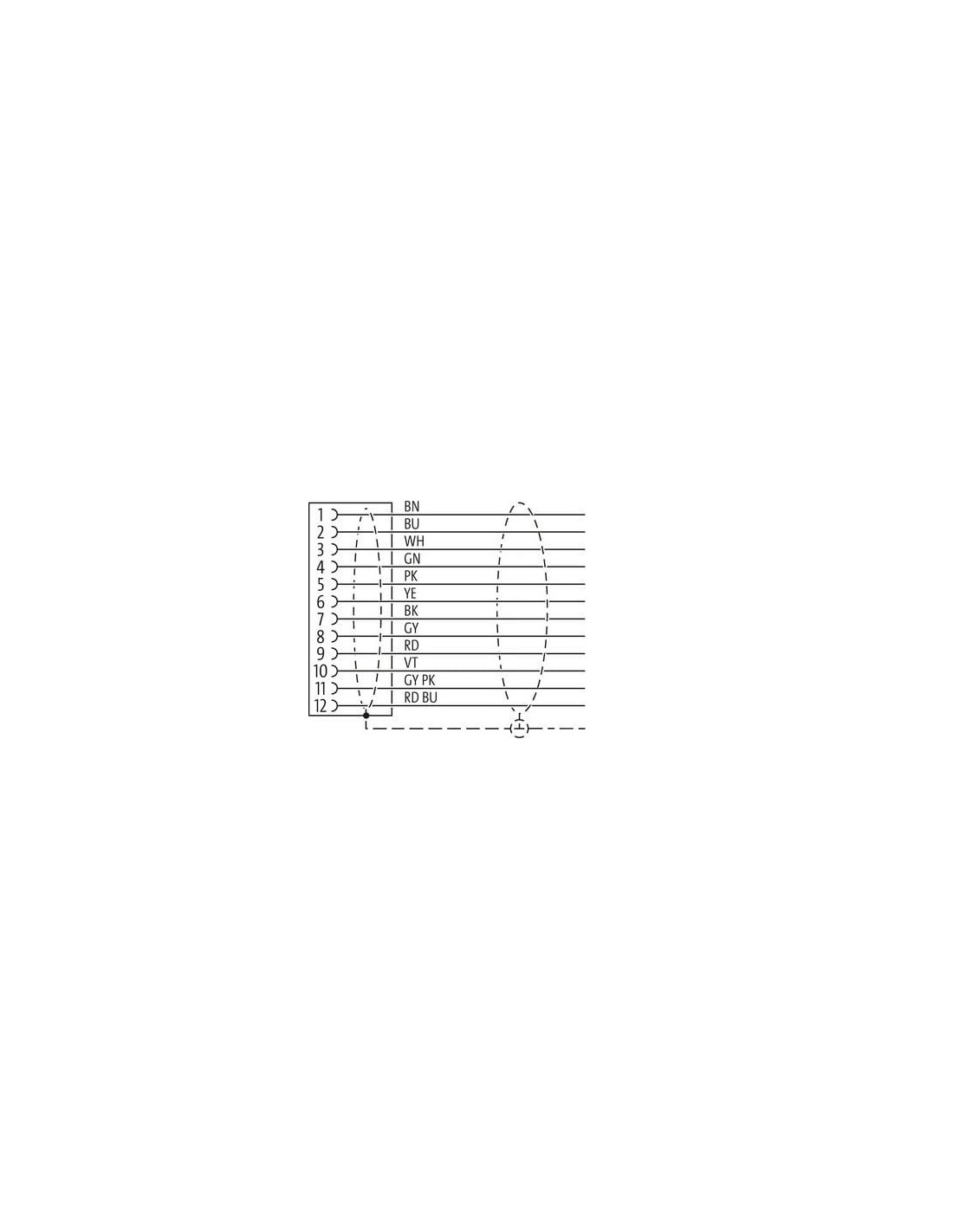

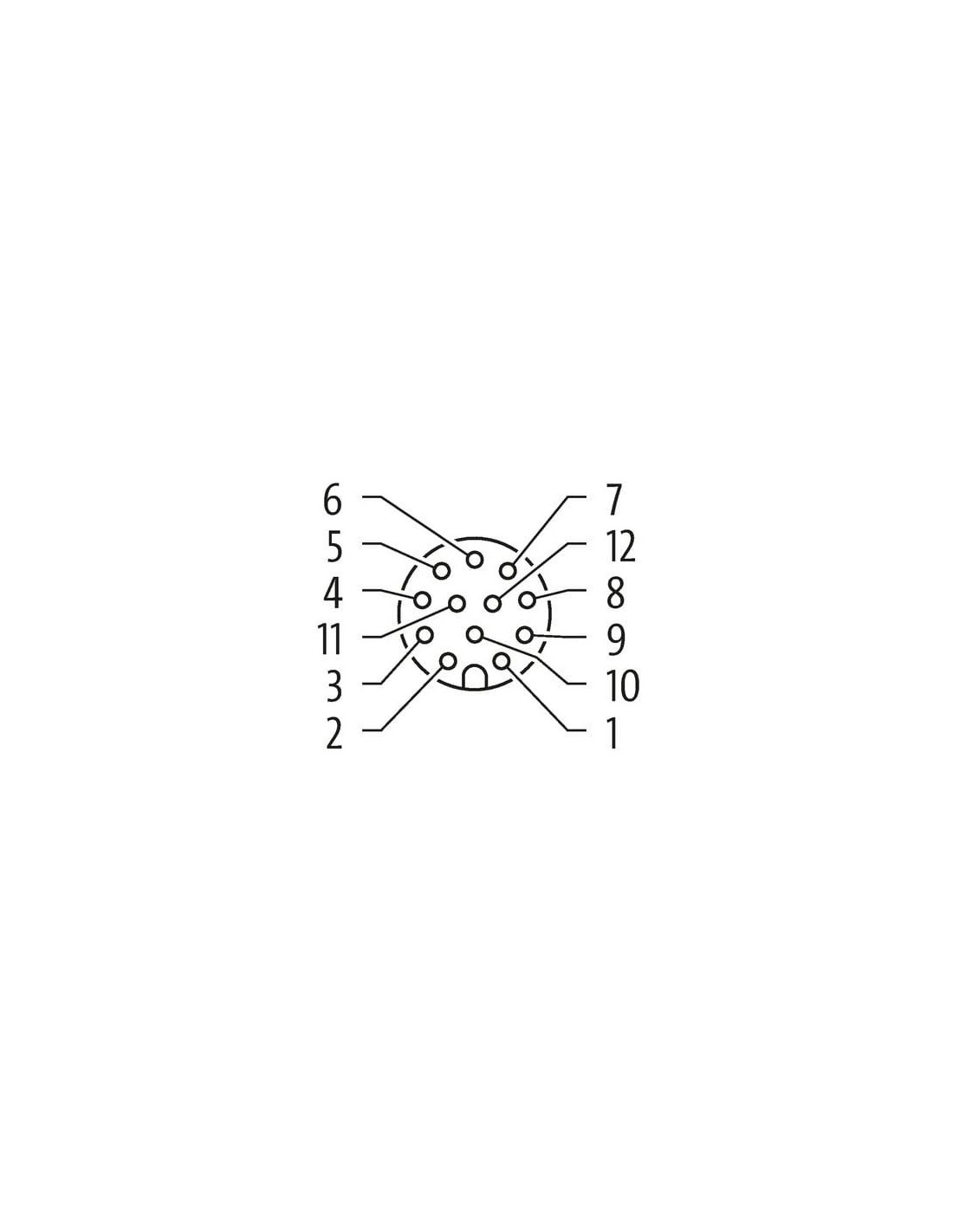

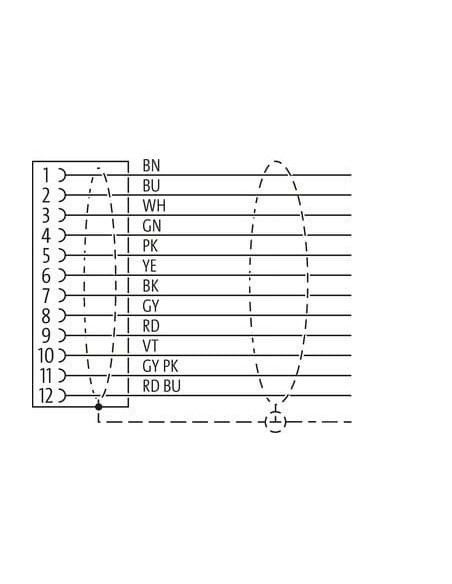

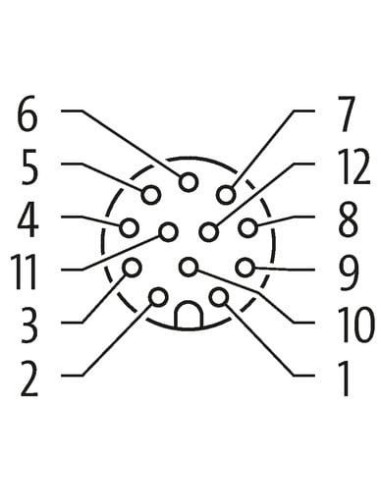

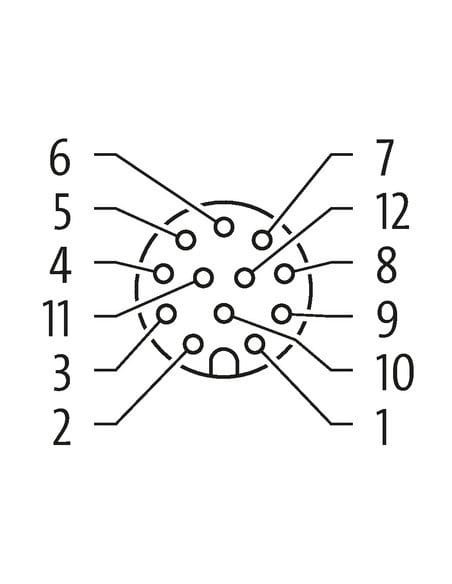

Konektor posiada gwint M12 x 1, prosty kabel o długości 5 m oraz ekranowanie miedziane (ocynowane). Schemat połączeń oraz oznaczenie pinów zostały przedstawione na dołączonych rysunkach, co znacząco przyspiesza i ułatwia podłączenie w praktyce.
- Kolory przewodów: jasno opisane zgodnie z międzynarodowymi standardami dla szybkiej instalacji
- Pozłacane styki: zapewniają wysoką niezawodność połączeń
- Osłona z FKM: gwarantuje właściwą szczelność i ochronę przed czynnikami zewnętrznymi
Zastosowania konektora M12 – automatyka, robotyka, przemysł
Konektor M12 żeński prosty doskonale sprawdza się w:
- Systemach automatyki przemysłowej
- Sterowaniu maszynami – podłączeniu czujników, silników, siłowników
- Przesyłaniu sygnałów cyfrowych i analogowych
- Systemach wizyjnych, diagnostycznych i komunikacyjnych
- Połączeniach ethernetowych w środowiskach narażonych na wstrząsy i zanieczyszczenia
Konektor jest przeznaczony do montażu za pomocą wkręcenia oraz zacisku, z zabezpieczeniem przeciwwstrząsowym. Kabel wykonany z elastycznej i wytrzymałej skrętki miedzianej, ekranowanej warstwą oplotu, gwarantuje doskonałe parametry transmisji oraz odporność na zakłócenia elektromagnetyczne.
Odporność i warunki pracy – idealny do wymagających środowisk
Temperatura pracy konektora mieści się w zakresie od -25 °C do 85 °C, a sam kabel zachowuje elastyczność i odporność w temperaturach od -40 °C do 80 °C (praca stała) oraz od -10 °C do 70 °C (praca w ruchu). Materiały użyte do produkcji kabla są wolne od halogenów, FCKW i ołowiu, co zwiększa bezpieczeństwo w użytkowaniu.
- Odporność na płomienie: spełnia normy IEC 60332-2-2 oraz UL 1581
- Odporność chemiczna i olejowa: potwierdzona zgodnie z DIN EN 60811-404
- Minimalny promień gięcia: 8 x średnica zewnętrzna (instalacja stała), 10 x (praca ruchoma)
- Wytrzymałość prądowa: 2A, napięcie znamionowe kabla do 125V AC
Złącze M12 żeńskie proste z kablem 5 m to kompleksowe rozwiązanie zapewniające niezawodność, trwałość oraz łatwość montażu w wymagających aplikacjach przemysłowych.
