Złącza wtykowe dla przemysłu spożywczego
Żeński kątowe
M12, 5-piny
ekranowany
Kodowanie A
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 203 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

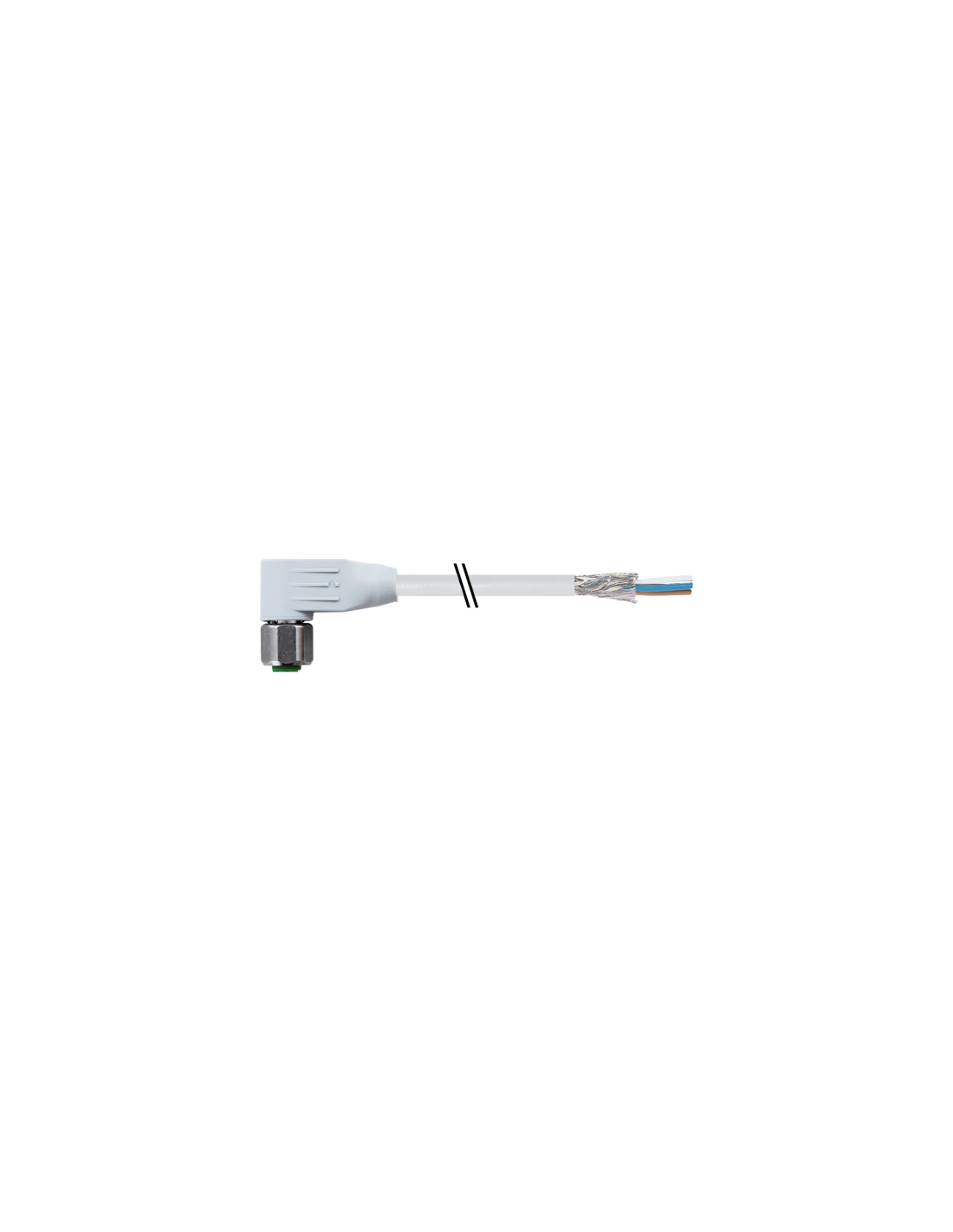

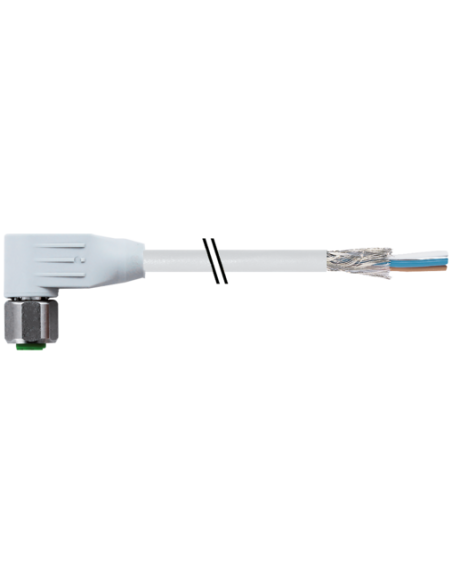

Kabel żeński M12 90° do kabla 7014-13281-2031000 – specjalistyczny przewód przemysłowy
Kabel żeński M12 90° o numerze katalogowym 7014-13281-2031000 to zaawansowany przewód łączący, dedykowany do wymagających zastosowań przemysłowych, w szczególności w branży spożywczej, automatyce oraz maszynach produkcyjnych. Złącze kątowe oraz materiały wysokiej klasy zapewniają niezawodność i odporność na trudne warunki pracy.
Budowa i właściwości techniczne – przewód M12 kątowy
Złącze kątowe M12 (A-kodowane) z pięcioma pozłacanymi pinami umożliwia montaż w miejscach o ograniczonej przestrzeni, minimalizując ryzyko uszkodzeń mechanicznych. Zastosowana osłona z wytrzymałego tworzywa sztucznego charakteryzuje się wysoką odpornością chemiczną oraz olejoodpornością, co pozwala na stosowanie kabla w trudnych środowiskach przemysłowych.
- Długość kabla: 10 m
- Rodzaj przewodu: ekranowany, 5-żyłowy
- Zakres temperatur pracy: od -25°C do +85°C (w zależności od jakości kabla)
- Stopień ochrony: IP65, IP66K, IP67, IP68, IP69K – pełna odporność na pył, wodę oraz intensywne mycie
- Konstrukcja żył: miedź, skrętka klasa 5
- Płaszcz zewnętrzny: PVC odporny na działanie substancji chemicznych i olejów
- Ekranowanie: oplot miedziany ocynowany (pokrycie 80%)
Zastosowanie przewodu M12 90° – przemysł, automatyka, branża spożywcza
Kabel żeński M12 90° znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie wymagana jest niezawodność połączeń oraz odporność na czynniki zewnętrzne. Typowe przykłady zastosowania to:
- podłączanie czujników i siłowników w zautomatyzowanych liniach produkcyjnych
- instalacje w przemyśle spożywczym, które wymagają częstego mycia oraz wysokiej higieny
- systemy maszyn pakujących i robotyki przemysłowej
- zastosowania wymagające wysokiej ochrony przed wodą i pyłem (np. linie przetwórcze, urządzenia na zewnątrz hal)
Kątowe odejście kabla zwiększa możliwości montażowe, umożliwiając prowadzenie przewodu w ciasnych przestrzeniach i chroniąc złącze przed nadmiernym zgięciem. Konstrukcja jest przystosowana do pracy w środowiskach o podwyższonych wymaganiach na wytrzymałość elektryczną i mechaniczną.
Zalety i cechy wyróżniające przewód M12 90° do kabla
- Solidne wykonanie i łatwy montaż – metalowa nakrętka i precyzyjne uszczelnienie zapewniają pewne połączenie
- Odporność na czynniki chemiczne i mechaniczne – kabel spełnia normy DIN EN 61076-2-101
- Ekranowanie minimalizujące zakłócenia elektromagnetyczne
- Zgodność z międzynarodowymi normami – certyfikaty cURus oraz odporność na płomień UL/IEC
- Ekologiczne materiały – PVC wolne od ołowiu, kadmu, FCKW i silikonu

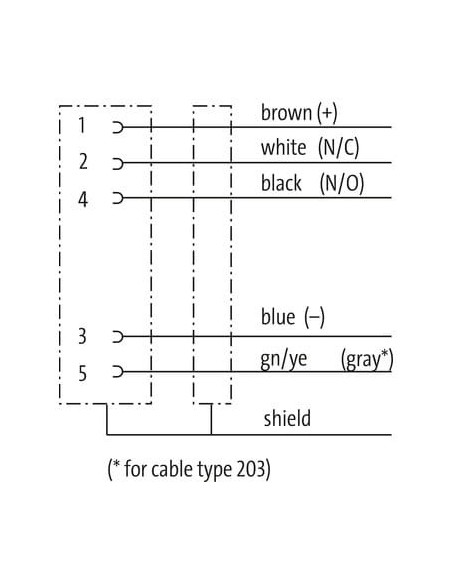

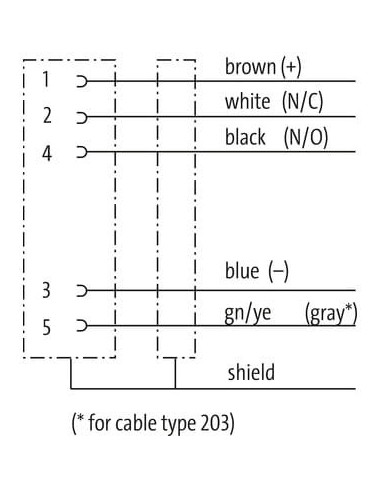

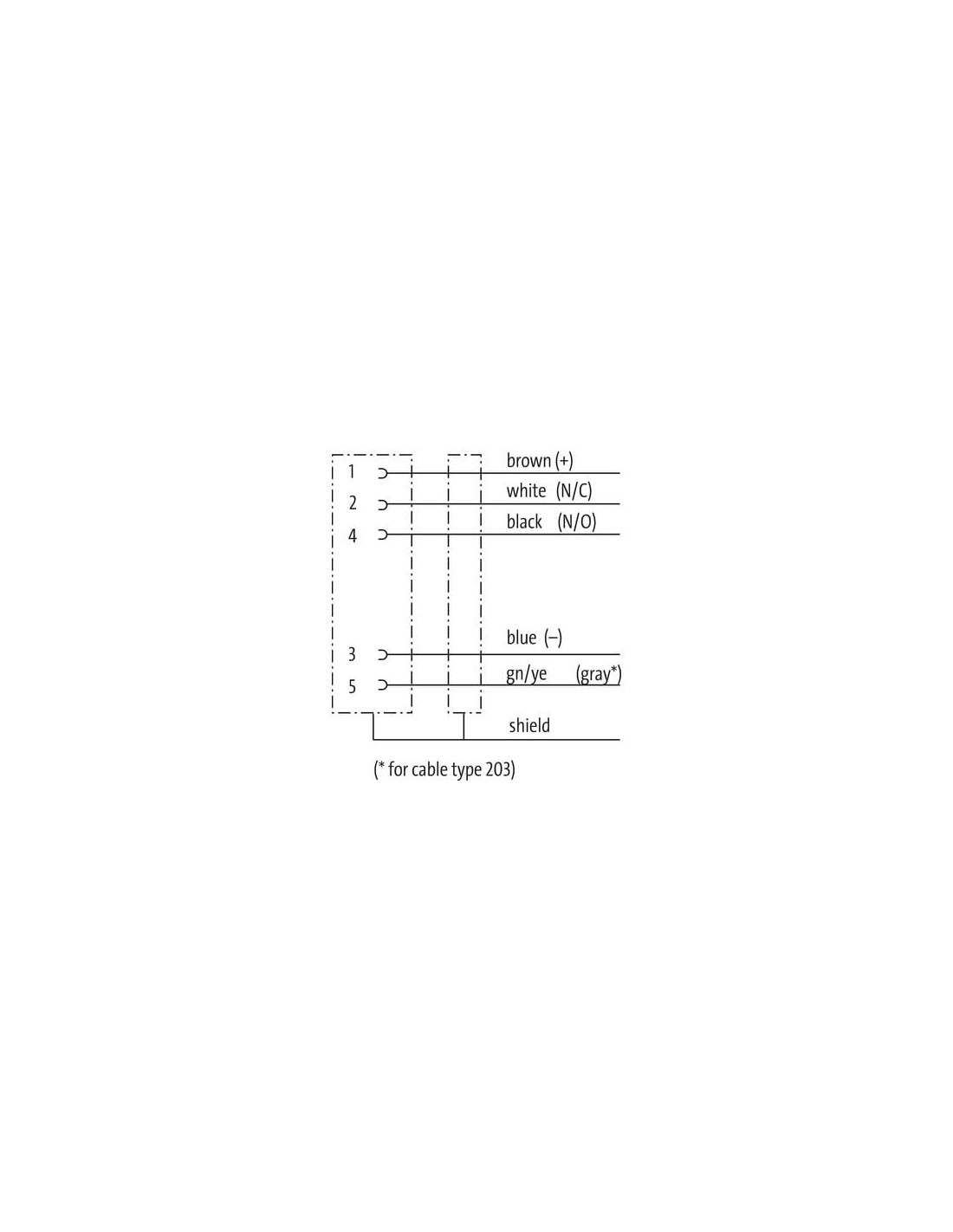

Budowa i schemat połączeń – ułatwiony montaż
Pełna dokumentacja schematów pinów oraz kolorystyki żył znacząco ułatwia podłączenie i integrację z systemami automatyki. Odpowiednio dobrane kolory przewodów upraszczają serwisowanie i kontrolę zgodności połączeń.
M12 90° do kabli – przewód na wymagające warunki
Wybór kabla żeńskiego M12 90° do kabla (kod: 7014-13281-2031000) to gwarancja niezawodności i bezpieczeństwa w wymagających aplikacjach przemysłowych, szczególnie tam, gdzie konieczna jest wysoka odporność na czynniki środowiskowe oraz pewność integralności sygnałów i zasilania.
