F&B-Steel
Żeński proste
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

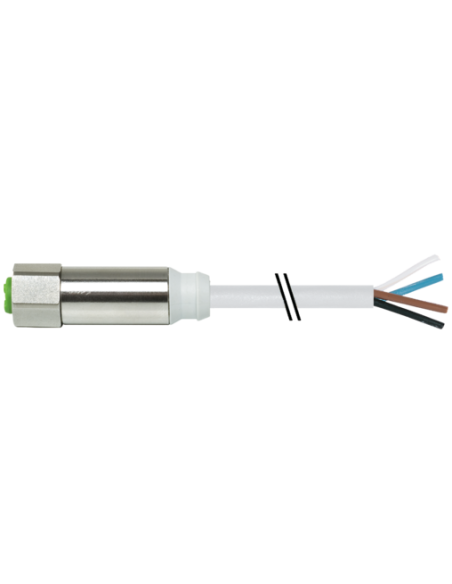

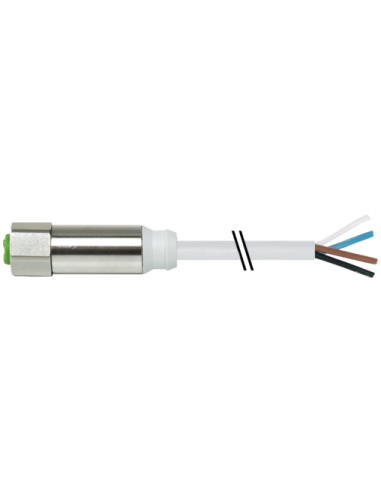

Konektor M12-Steel żeński prosty z wolnym kablem 7044-12221-2140500 – Wytrzymałe połączenie dla wymagających aplikacji
Konektor M12-Steel żeński prosty z wolnym końcem kabla o długości 5 m (kod: 7044-12221-2140500) to niezawodny element, który znajduje zastosowanie w złożonych instalacjach przemysłowych, automatyce oraz systemach kontroli procesów. Wykonanie ze stali szlachetnej 1.4404 (V4A) zapewnia wysoką odporność na korozję oraz ułatwia montaż w środowiskach o podwyższonych wymaganiach higienicznych i mechanicznych.
Zastosowanie konektora M12-Steel w przemyśle i automatyce
Konektory M12 to standard w nowoczesnych aplikacjach przemysłowych, szczególnie tam, gdzie istotna jest szczelność oraz zapewnienie niezawodnego sygnału analogowego i cyfrowego. Produkt jest przeznaczony zarówno do maszyn i linii produkcyjnych, jak i do rozwiązań mobilnych oraz automatyzacji procesów, gdzie priorytetem jest bezpieczeństwo transmisji oraz odporność na czynniki zewnętrzne.
- Stopień ochrony IP68, IP69K – odporność na wodę, kurz i mycie ciśnieniowe
- Możliwość montażu w instalacjach narażonych na intensywne mycie lub trudne warunki atmosferyczne
- Idealny do aplikacji w przemyśle spożywczym, chemicznym, farmaceutycznym oraz przetwórczym
- Wytrzymałość na temperatury robocze od -40°C do +85°C
Konstrukcja i cechy techniczne konektora M12-Steel z wolnym kablem
Przewód PVC o długości 5 metrów z czterema żyłami w izolacji odpornej na ścieranie, działanie olejów, benzyn oraz czynników chemicznych. Zastosowana stal szlachetna gwarantuje trwałość i estetykę, a prosty wariant żeński ułatwia szybkie i pewne podłączenie przewodów w instalacji, także w miejscach o ograniczonej przestrzeni montażowej.
- Prąd roboczy do 4 A na styk – gwarantuje niezawodność zasilania i przesyłania sygnałów
- Zgodność z normą M12 x 1 oraz 4-pinowym układem styków z kodowaniem A
- Płaszcz i izolacja z PVC – bez dodatku ołowiu, kadmu, FCKW i silikonu
- Wytrzymałość mechaniczna potwierdzona ochroną przeciwwstrząsową i odpornością na zginanie
Możliwości i zalety stosowania złącza M12-Steel
Konektor M12 z kablem sprawdzi się zarówno w instalacjach stacjonarnych, jak i tam, gdzie konieczna jest odporność na wibracje oraz ruchome elementy. Produkt umożliwia stabilne i szybkie budowanie połączeń sygnałowych i zasilających – przy jednoczesnym zachowaniu maksymalnej szczelności i bezpieczeństwa elektrycznego.
- Wielofunkcyjność – do sensorów, sterowników PLC, modułów rozproszonych, zaworów oraz układów napędowych
- Łatwe zakończenie przewodu – wolny koniec umożliwia dowolne konfekcjonowanie na miejscu instalacji
- Kolorystyka żył zgodna ze standardem przemysłowym (brązowy, biały, niebieski, czarny)
- Certyfikat bezpieczeństwa cURus
Wytrzymała konstrukcja oraz elastyczność konfiguracji pozwalają na zastosowanie konektora M12-Steel zarówno w nowych instalacjach, jak i podczas modernizacji lub napraw istniejących połączeń.
