Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

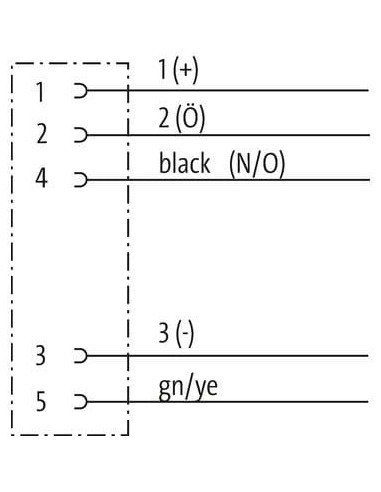

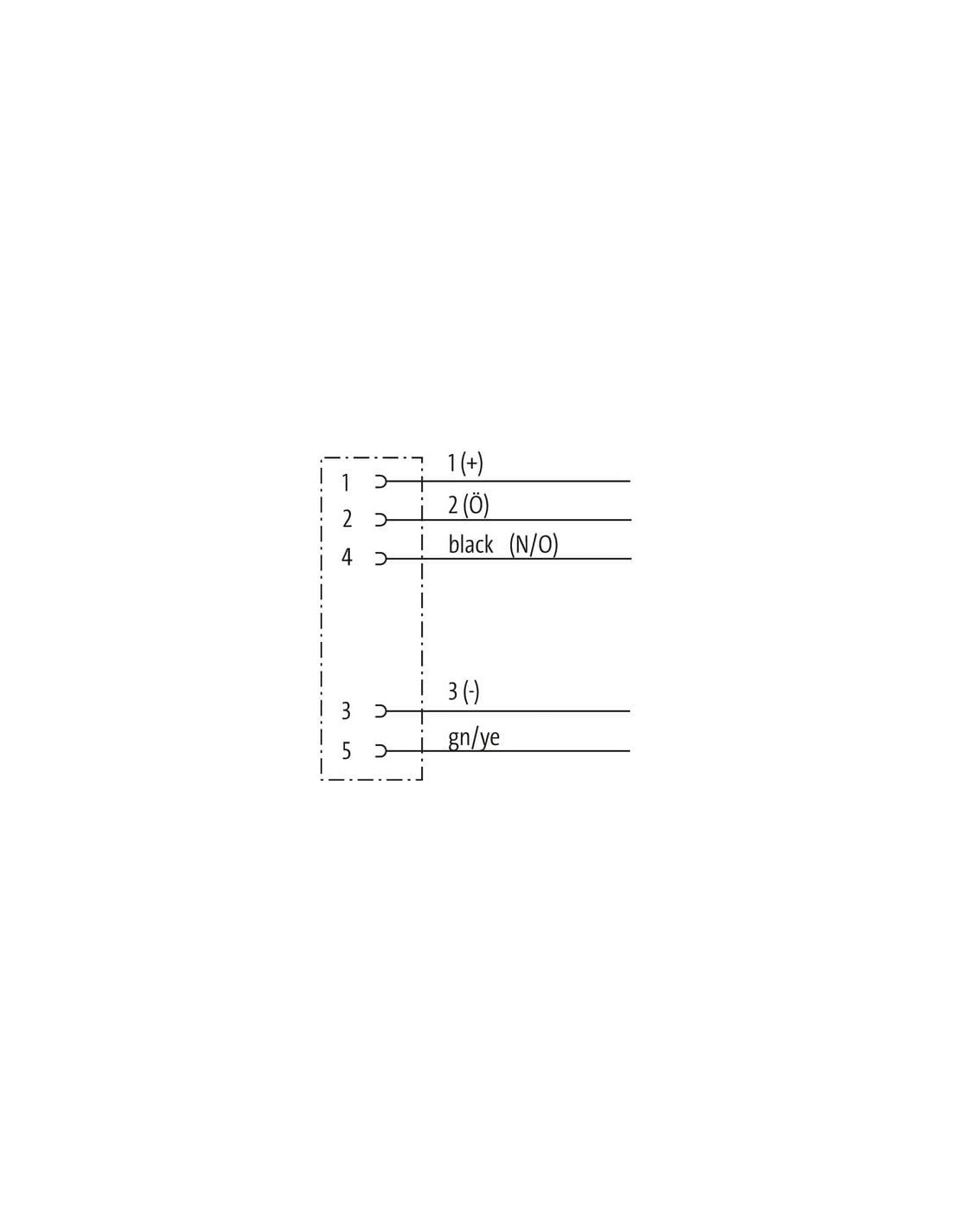

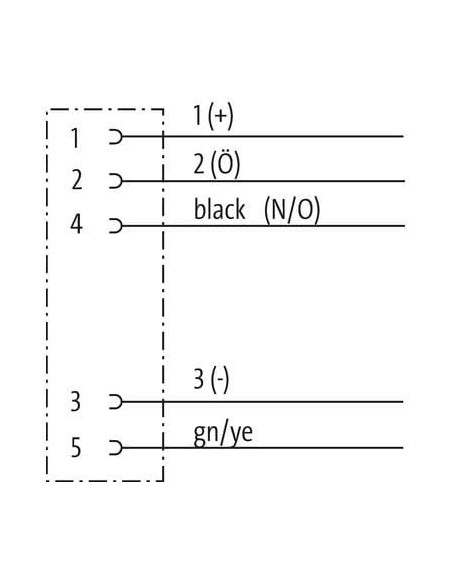

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

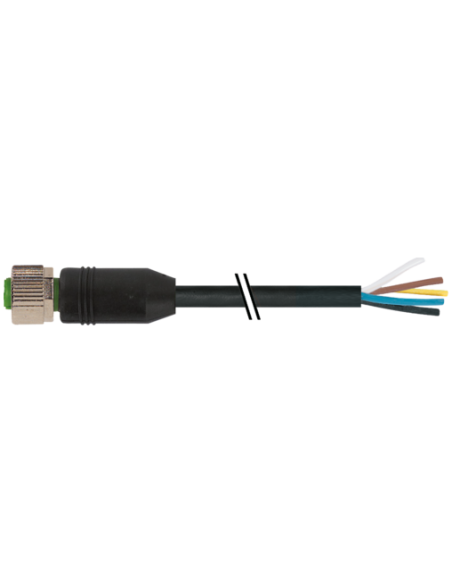

Złącze M12 z kablem 7999-12241-6380750 to profesjonalne rozwiązanie dedykowane przemysłowym aplikacjom automatyki, sterowania oraz systemom czujników. Wersja 5-pinowa, z prostą żeńską wtyczką i przewodem o długości 7,5 metra, stanowi uniwersalny wybór dla instalacji, w których liczą się niezawodność, elastyczność trasy prowadzenia oraz wysoka ochrona przed czynnikami zewnętrznymi.
Złącza M12 często stosuje się w połączeniach czujników, siłowników, systemów bezpieczeństwa oraz rozwiązań technologicznych wykorzystywanych w przemyśle spożywczym, farmaceutycznym, maszynowym i motoryzacyjnym. Doskonale sprawdzają się wszędzie tam, gdzie wymagane są standardy złącz przemysłowych, szybka instalacja oraz odporność na trudne warunki.
Obudowa złącza wykonana jest z wysokiej jakości tworzywa sztucznego, wyróżniającego się odpornością chemiczną oraz znakomitą wytrzymałością mechaniczną. Element blokady to cynkowa odlewana część z powłoką niklowaną, zapewniająca stabilność montażu i ochronę przed korozją. Złącze spełnia rygorystyczne normy szczelności IP67, co gwarantuje ochronę przed pyłem oraz chwilowym zanurzeniem w wodzie.
Kabel (typu PUR) o długości 7,5 m charakteryzuje się wysoką odpornością na ścieranie, oleje, chemikalia oraz działanie promieniowania UV. Jest bezhalogenowy, bezołowiowy i pozbawiony szkodliwych substancji (np. FCKW), dlatego może być używany także w środowiskach podwyższonego ryzyka oraz w zastosowaniach specjalistycznych.
Złącze ma prostą żeńską konstrukcję z gwintem M12 x 1, 5-pinową strukturą podłączeń oraz wyraźnie oznaczonymi żyłami przewodu. Typowe kolory przewodów umożliwiają precyzyjne wykonanie połączeń zgodnie ze schematem instalacyjnym.
Złącze jest kompatybilne z najpopularniejszymi rozwiązaniami na rynku i nadaje się do bezpośredniego użycia w standardowych układach przemysłowych.
Wtyczka pozwala na bezpieczne prowadzenie sygnałów i napięcia do 125 V (AC/DC) oraz obciążalność prądową do 4 A na styk. Konstrukcja złączy oraz kable są odpowiednie do pracy w zakresie temperatur od -40°C do 85°C, także w warunkach dynamicznych w ruchomych aplikacjach.
Złącze M12 z kablem 7999-12241-6380750, dzięki swojej niezawodności, trwałości oraz uniwersalności, stanowi doskonały wybór do automatyki przemysłowej, systemów sterowania oraz wszelkich instalacji wymagających solidnych, odpornych na warunki środowiskowe i mechaniczne połączeń elektrycznych.
