Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 055 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

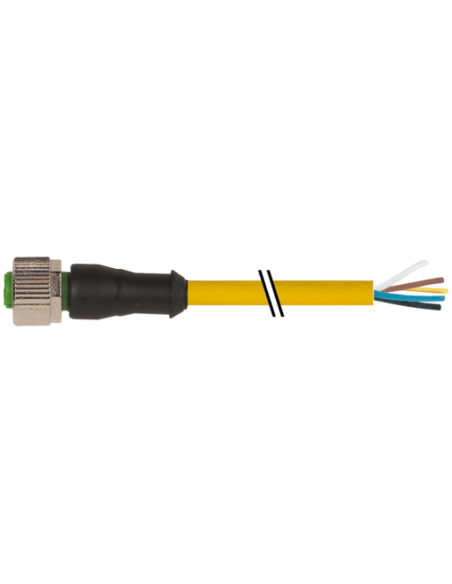

Złącze M12 z kablem 5-pinowym 1,5 m – profesjonalne rozwiązanie do automatyki przemysłowej
Przemysłowe złącze M12 z kablem o długości 1,5 m to niezawodne i trwałe rozwiązanie do połączeń sygnałowych i zasilających w automatyce, robotyce oraz instalacjach przemysłowych. Model o numerze 7000-12241-0550150 został zaprojektowany z myślą o zapewnieniu maksymalnej odporności na warunki środowiskowe oraz łatwości montażu.
Charakterystyka techniczna złącza M12 z kablem
- Złącze żeńskie proste (female, kodowanie A)
- 5 wyprowadzeń (5-pinów) – umożliwia transmisję sygnałów lub zasilania
- Kabel o długości 1,5 m umożliwia elastyczne doprowadzenie połączenia nawet w trudno dostępnych miejscach
- Stopień ochrony IP65, IP66K, IP67 – zabezpieczenie przed pyłem, wodą i zachlapaniami w różnych warunkach przemysłowych
- Obudowa i powłoka wykonane z trwałego tworzywa PUR, gwarantują odporność na ścieranie, chemikalia oraz oleje
- Przewody: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), zielono-żółty (GN YE)
- Pozłacane styki – niskie oporności kontaktowe, wysoka niezawodność
Zastosowania złącza M12 z kablem
Złącze M12 z kablem jest powszechnie wykorzystywane w instalacjach wymagających niezawodnych i szczelnych połączeń. Typowe zastosowania obejmują:
- Automatyka przemysłowa – łączenie czujników, siłowników, elementów sterujących
- Maszyny produkcyjne – przesył sygnałów i zasilania
- Robotyka – efektywne okablowanie ruchomych modułów
- Systemy transportowe i magazynowe
- Przemysł spożywczy i farmaceutyczny – miejsca wymagające wysokiej odporności na czynniki zewnętrzne i częste mycie
Korzyści i zalety stosowania złącza M12 z kablem
Solidna i kompaktowa konstrukcja złącza umożliwia bezpieczne i trwałe połączenie nawet w trudnych, wymagających środowiskach pracy. Kodowanie A zapewnia łatwość identyfikacji i wyklucza błędy połączeniowe. Wysoka odporność chemiczna, olejowa oraz na płomień umożliwia użytkowanie złącza w miejscach narażonych na działanie agresywnych substancji oraz w trudnych warunkach przemysłowych.
Dzięki wysokiemu stopniowi ochrony IP65/IP66K/IP67, złącze nadaje się zarówno do instalacji wewnętrznych, jak i zewnętrznych, a także w obszarach narażonych na wilgoć i pył.
Opis konstrukcji przewodu
- Pięć żył z miedzianych drutów, każda o przekroju 0,34 mm2
- Izolacja z tworzywa PP o wysokiej odporności mechanicznej i elektrycznej
- Płaszcz PUR – bezhalogenowy, odporny na ścieranie, elastyczny i bezołowiowy
- Kolor przewodu: żółty – łatwa identyfikacja w instalacji
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +90°C (dla kabla), od -25°C do +85°C (dla złącza)
Schemat podłączenia i oznaczenie żył
Wyprowadzenia przewodów:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – zielono-żółty (GN YE)
Pozwala to na łatwe i szybkie wykonanie poprawnych połączeń zgodnie z schematem urządzenia.
Wskazówki montażowe
- Prawidłowe przykręcenie złącza (moment: 0,6 Nm) zapewnia pełną szczelność i wytrzymałość mechaniczną
- Zabezpieczenie przed przeciążeniami mechanicznymi (zalecane stosowanie opasek kablowych lub uchwytów)
- Przestrzeganie minimalnych promieni zgięcia (5x średnica przewodu dla instalacji stałej, 10x średnica dla instalacji ruchomej)
Podsumowanie – złącze M12 z kablem do wymagających aplikacji
Złącze M12 z 5-żyłowym przewodem stanowi sprawdzone rozwiązanie dla branży przemysłowej, gwarantując szczelność, trwałość oraz łatwość montażu. Jego uniwersalność i zgodność z normą DIN EN 61076-2-101 umożliwia zastosowanie w szerokiej gamie nowoczesnych urządzeń i systemów automatyki. Dzięki zaawansowanej konstrukcji, produkt spełnia wysokie wymagania projektantów i integratorów instalacji przemysłowych.
