Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-114 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

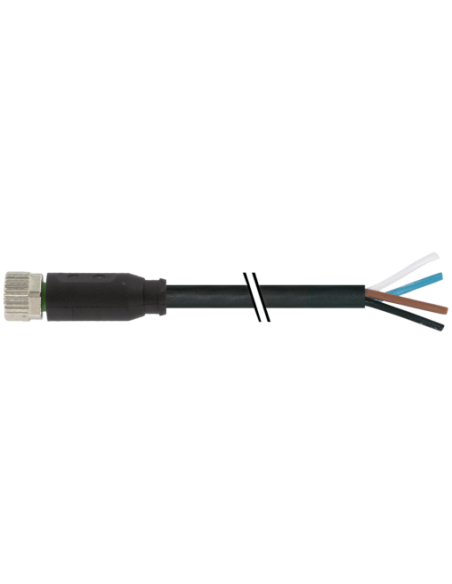

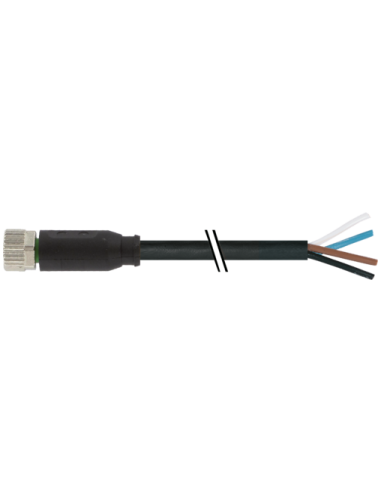

Konektor M8 żeński prosty z wolnym końcem kabla to uniwersalny i niezawodny element połączeniowy, dedykowany do automatyki przemysłowej, systemów czujnikowych oraz instalacji sterujących. Model M8, 4 piny z długością kabla 5 m i kodem produktu 7999-08061-6340500 to rozwiązanie odpowiadające najbardziej wymagającym zastosowaniom w trudnych warunkach przemysłowych.
Wyróżniający się plastikową śrubą radełkowaną, konektor M8 zapewnia pewne połączenie oraz wygodny montaż typu włożone, przykręcone. Obudowa wykonana z wysokiej jakości tworzywa sztucznego jest odporna na chemikalia i oleje, dzięki czemu sprawdzi się nawet w środowiskach narażonych na agresywne media. Dla instalacji wymagających wyższej wytrzymałości, istnieje możliwość zastosowania dodatkowej opaski kodującej. Konstrukcja kabla o powłoce PUR gwarantuje odporność na ścieranie, promieniowanie UV oraz działanie płomienia.
Solidny konektor M8 żeński prosty wykorzystywany jest przede wszystkim w:
Konektor pozwala na szybkie i bezpieczne łączenie urządzeń, pracujących zarówno w pomieszczeniach, jak i na zewnątrz – także w miejscach narażonych na wilgoć, zapylenie czy drgania.
Produkt spełnia normy DIN EN 61076-2-114, gwarantuje stopień ochrony IP67 (przy prawidłowym montażu), a pozłacane styki zapewniają niski opór przejścia oraz trwałość łącza. Dodatkową ochronę przed wstrząsami gwarantuje zabezpieczenie przeciwwstrząsowe.
Możliwość użytkowania w szerokim zakresie temperatur roboczych od -25°C do +85°C sprawia, że produkt sprawdza się w różnorodnych aplikacjach, także w trudnych warunkach klimatycznych i dynamicznych środowiskach pracy.
Kabel wykonany z elastycznego polieterowego poliuretanu (PUR) cechuje się odpornością na skręcanie, zginanie oraz wielokrotne cykle ruchu (do 10 milionów cykli gięcia). Przewód o przekroju 0,34 mm² i średnicy zewnętrznej 4,5 mm zapewnia idealny balans między wytrzymałością mechaniczną a łatwością obróbki podczas instalacji.
Konektor M8 umożliwia precyzyjne i szybkie podłączenie do przewodów oraz urządzeń, minimalizując ryzyko błędów instalacyjnych. Schemat połączeń i kodowanie kolorów żył ułatwia integrację w większych systemach automatyki.
Konektor M8 żeński prosty z 4-pinowym złączem i 5-metrowym kablem stanowi wydajny i bezpieczny wybór dla profesjonalnych instalacji przemysłowych. Konstrukcja odporna na czynniki chemiczne, mechaniczne i atmosferyczne, możliwość pracy w szerokim zakresie temperatur oraz łatwość montażu czynią ten produkt niezastąpionym w aplikacjach automatyki, robotyki oraz maszyn przemysłowych.
