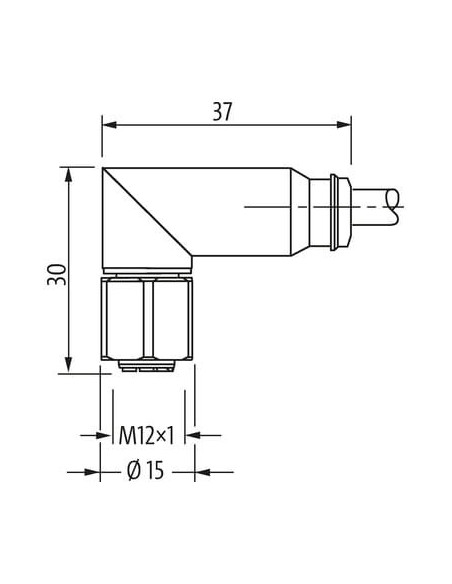

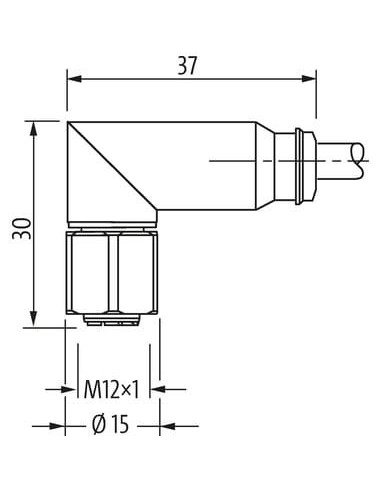

F&B-Steel
Żeński kątowe
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 336 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Cable weigth | 43,01 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-S |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 180 |
| Diameter of single wires | 0,05 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 125 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

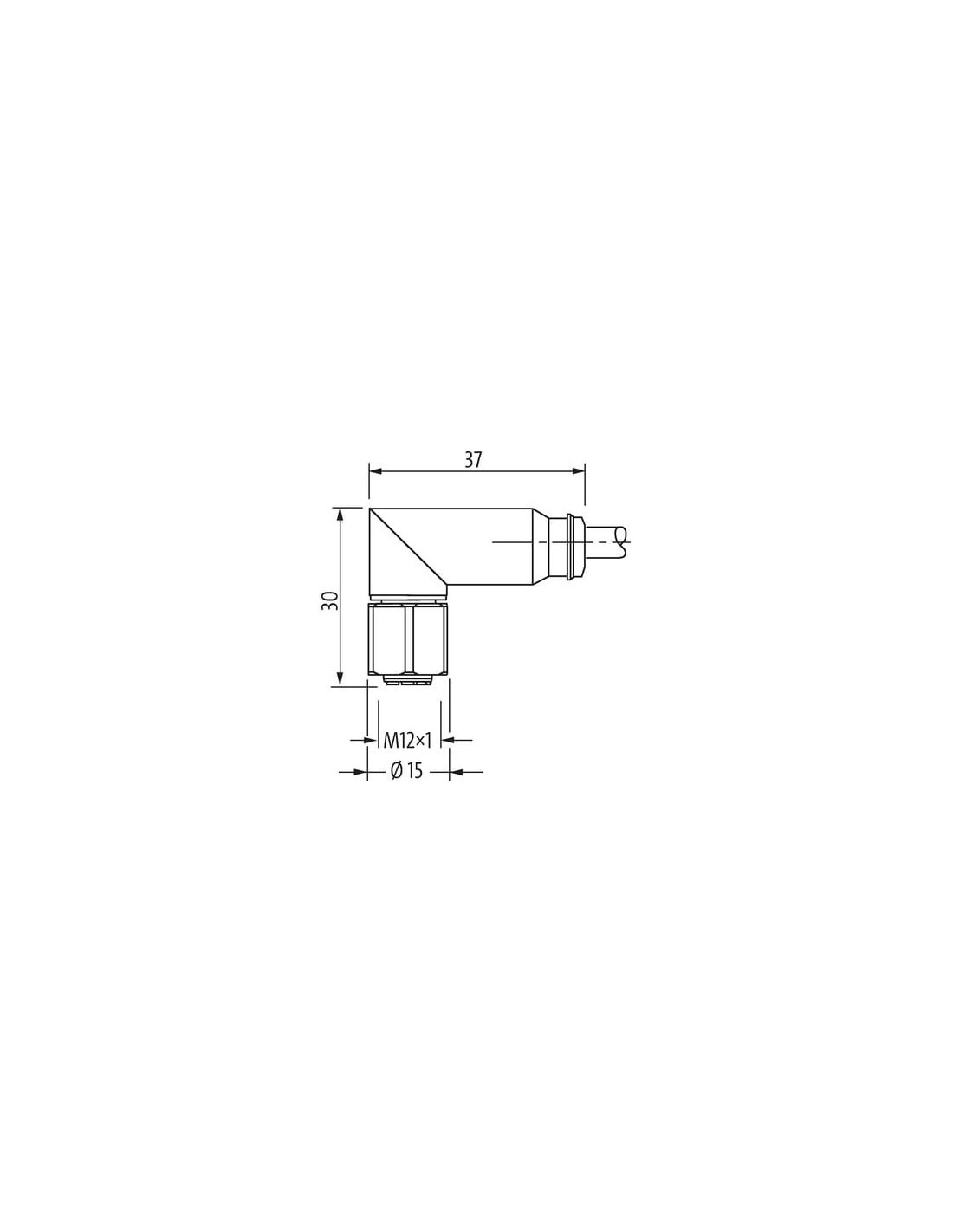

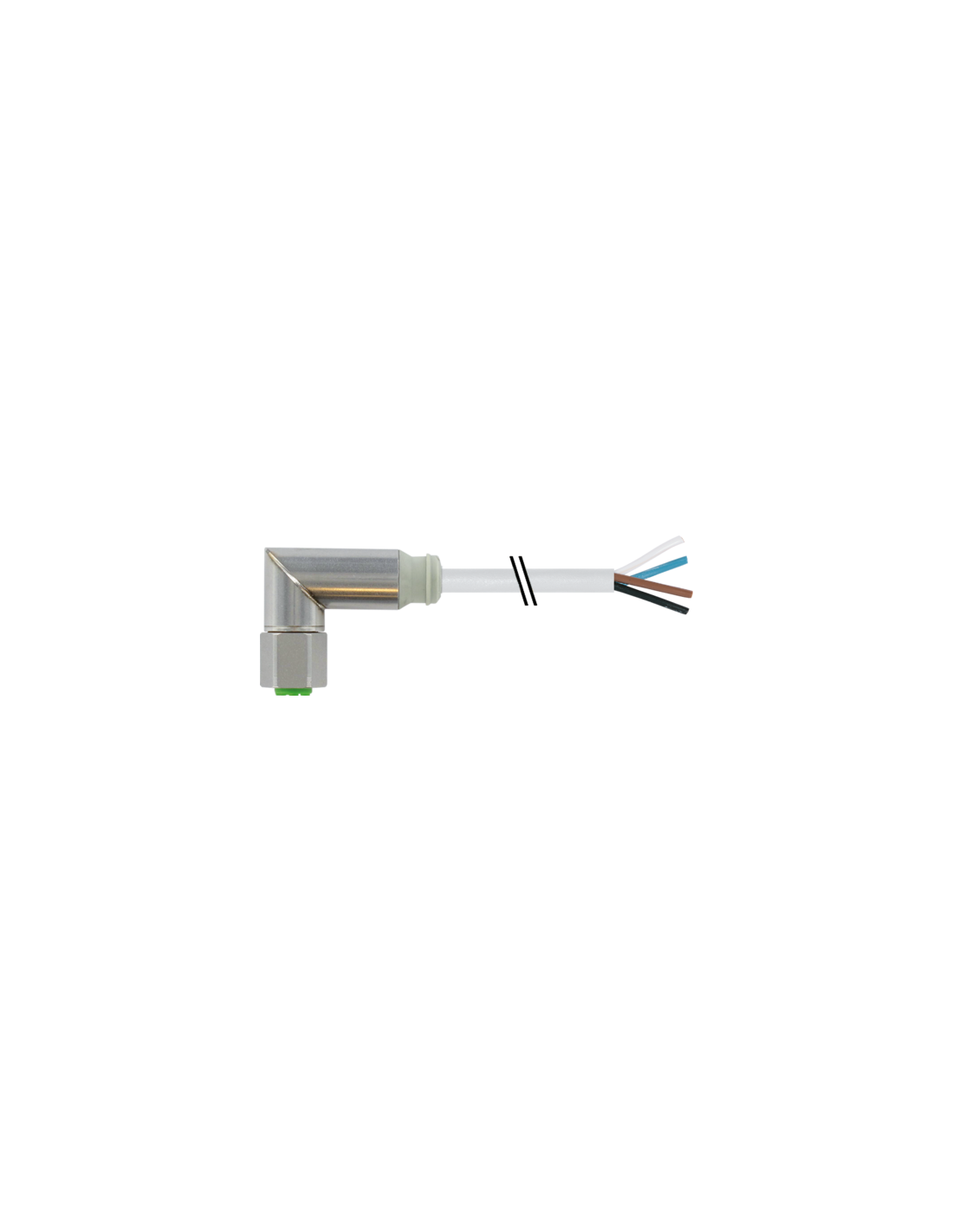

Złączka kablowa M12 stalowa żeńska 90° 4-pinowa z kablem 10m – Przewód do zastosowań przemysłowych
M12 Stal żeńska 90° do kabla o kodzie 7044-12341-3361000 to specjalistyczne rozwiązanie dedykowane profesjonalnym połączeniom przemysłowym, automatyce oraz aplikacjom wymagającym podwyższonej odporności mechanicznej i chemicznej. Wytrzymała stalowa konstrukcja oraz złącze w wersji kątowej 90° sprawiają, że produkt jest idealnym wyborem do miejsc o ograniczonej przestrzeni instalacyjnej.
Zalety i cechy szczególne złącza M12 4-pin 10m
- Złącze kątowe 90° (żeńskie M12, 4 piny) – ułatwia montaż i prowadzenie przewodu w trudno dostępnych miejscach.
- Wysoka wytrzymałość mechaniczna i chemiczna – stalowa obudowa oraz płaszcz TPE-S są odporne na uszkodzenia mechaniczne, działanie olejów, płomieni oraz wybranych chemikaliów.
- Przewód o długości 10 metrów – pozwala na elastyczne prowadzenie instalacji, nawet w dużych układach automatyki.
- Zakres temperatury pracy od -40°C do 85°C (złącze) / -50°C do 125°C (przewód stały) – odporność na ekstremalne warunki środowiskowe.
- Stopień ochrony przed zanieczyszczeniami: 3 oraz znamionowy pik napięciowy 2,5 kV – zapewniają bezpieczeństwo użytkowania w trudnych aplikacjach.
- Kodowanie opaską – ułatwia identyfikację i bezbłędne podłączenie w instalacjach.
- 4-żyłowy przewód – z żyłami skręcanymi i oznaczonymi kolorystycznie: brązowy (BN), biały (WH), niebieski (BU), czarny (BK).
Zastosowanie złącza stalowego M12 kątowego z przewodem
Złącze M12 stal żeńska 90° znajduje szerokie zastosowanie w przemyśle spożywczym, maszynowym, automatyce oraz w instalacjach wymagających wysokiej odporności na wilgoć, drgania i czynniki chemiczne. Idealnie nadaje się do podłączania czujników, siłowników, systemów sterowania, maszyn pakujących czy linii produkcyjnych.
- Szybkie i bezpieczne podłączanie urządzeń w przemyśle automatyki i robotyki.
- Instalacje w miejscach o ograniczonej dostępności dzięki kątowej konstrukcji złącza.
- Przemysł spożywczy oraz farmaceutyczny – stalowa obudowa gwarantuje trwałość i odporność na korozję.
- Systemy transportujące, linie produkcyjne, centrale sterujące.
Budowa techniczna i bezpieczeństwo stosowania
Przewód wyposażony został w wytrzymałą izolację TPE-S, 4 skręcone żyły oraz miedziany przewodnik o przekroju 0,34 mm². Dzięki temu zapewnia on stabilność parametrów elektrycznych, niską rezystancję (57 Ω/km przy 20 °C) oraz wysoką elastyczność. Zastosowanie właściwych promieni gięcia (stały: 10x średnica zewnętrzna, ruchomy: 15x średnica) wydłuża żywotność przewodu i gwarantuje zachowanie szczelności IP.
Produkt nie zawiera ołowiu, kadmu, FCKW ani halogenów, spełniając rygorystyczne normy środowiskowe i standardy bezpieczeństwa.
Schemat połączeń oraz identyfikacja przewodów
- 1 (BN) – brązowy
- 2 (WH) – biały
- 3 (BU) – niebieski
- 4 (BK) – czarny
Kodowanie żył oraz ich rozmieszczenie ułatwia szybkie podłączanie i eliminuje pomyłki podczas montażu lub serwisu instalacji.
