Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 4-piny
ekranowany
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

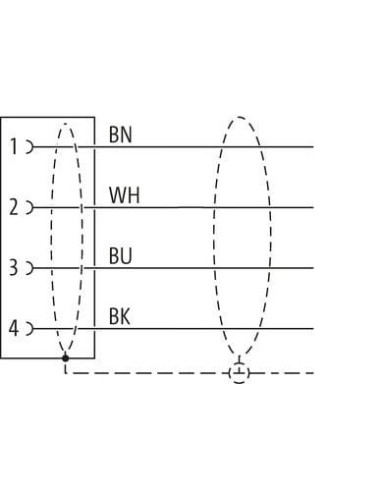

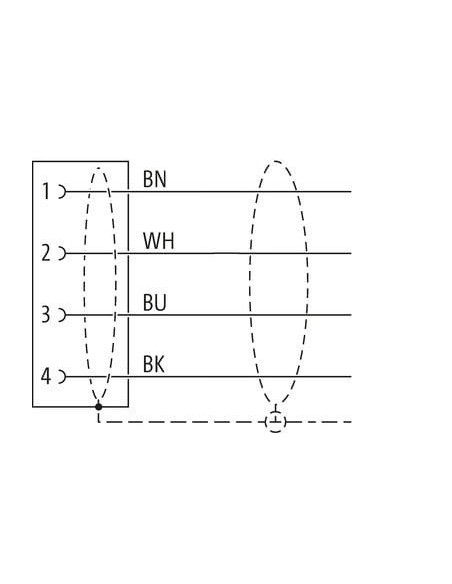

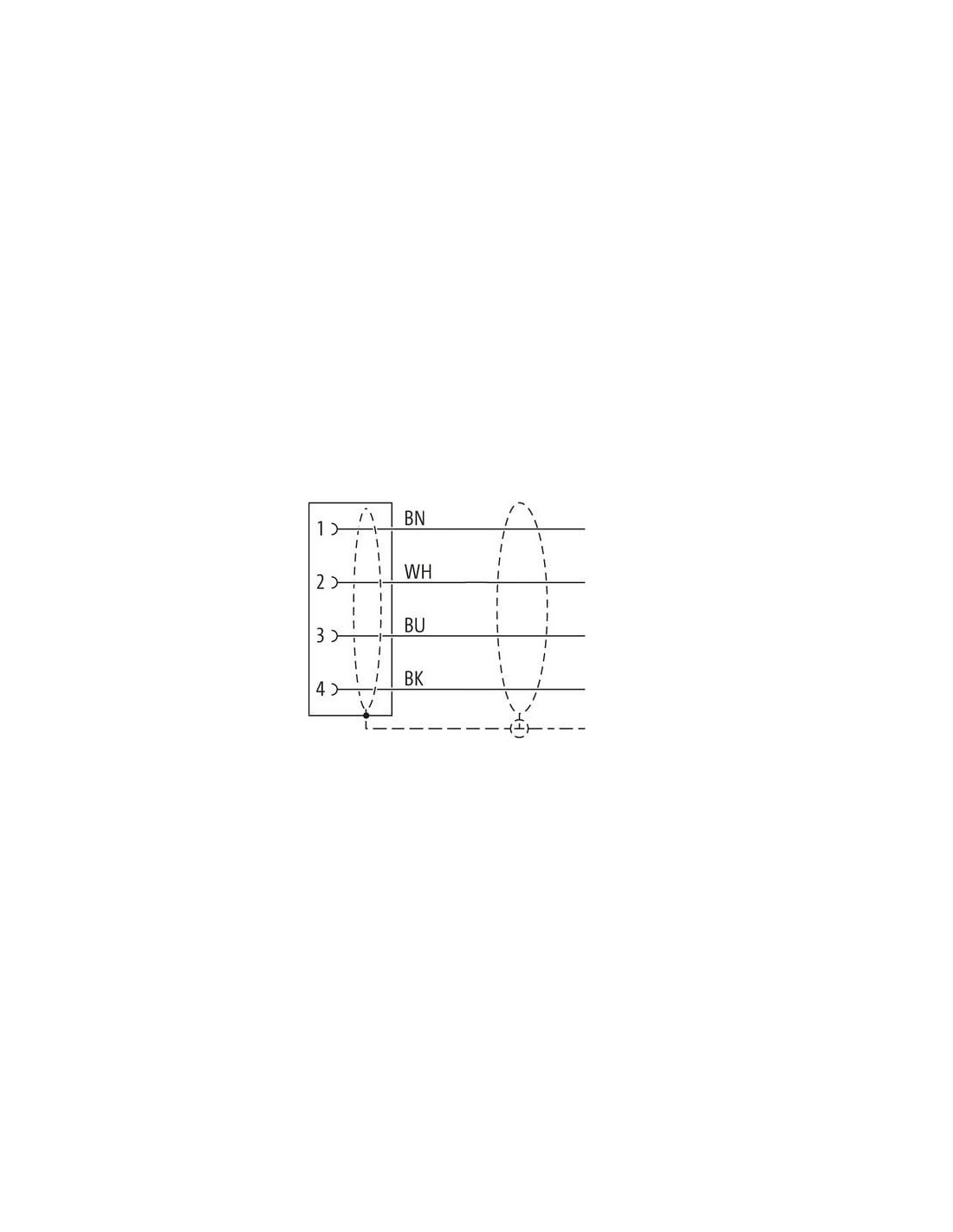

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

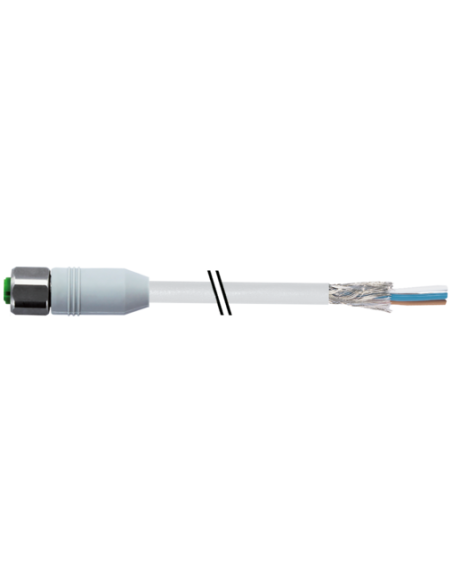

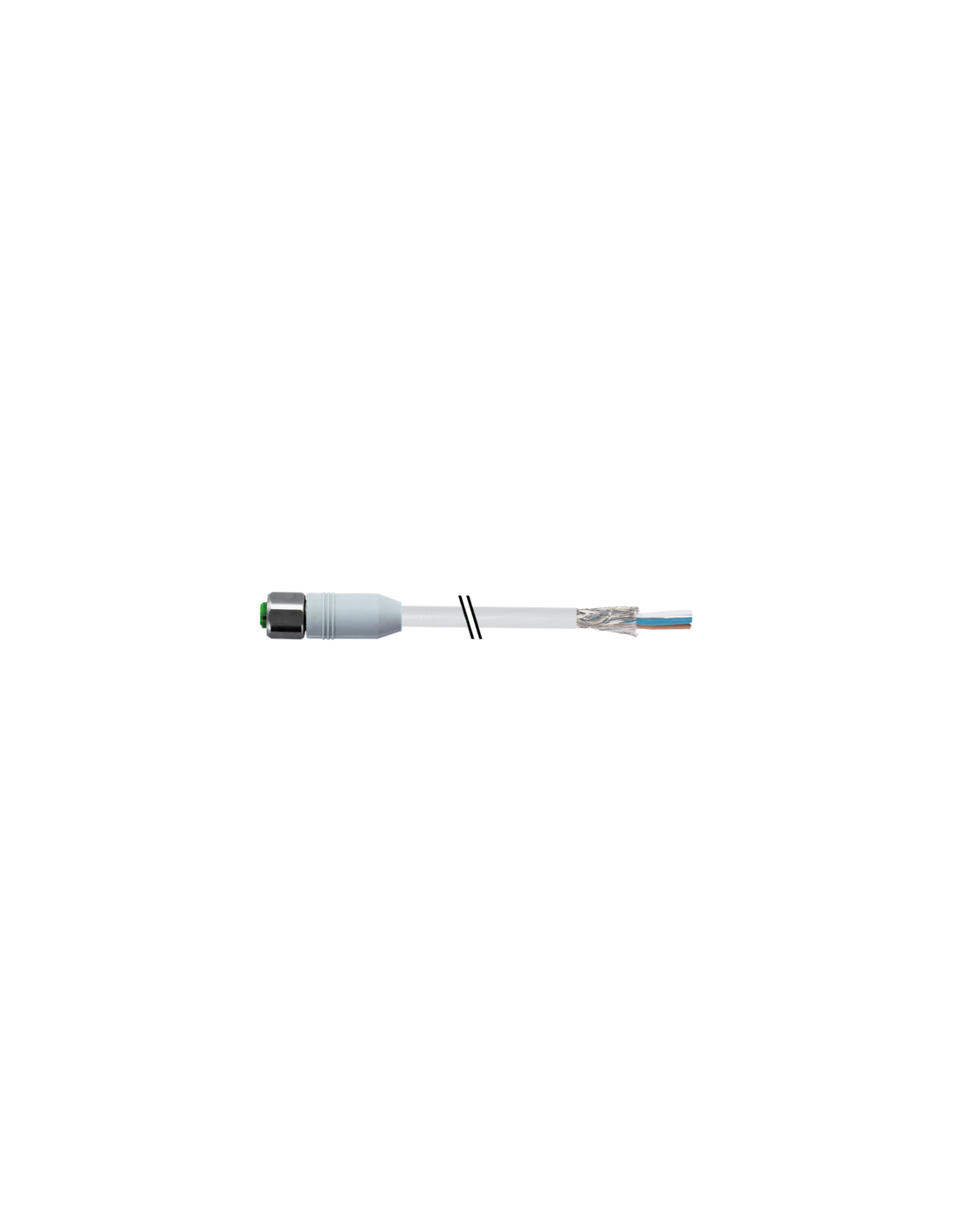

Kabel z wtykiem M12 0° żeński do zastosowań przemysłowych i spożywczych – 7014-13201-2010300
Kabel żeński M12 prosty 4-pinowy o wysokim stopniu ochrony oraz długości 3 metrów to specjalistyczny produkt przeznaczony do wymagających aplikacji, również w sektorze przemysłu spożywczego (Food & Beverage). Dzięki solidnej konstrukcji i dopracowanej technologii, przewód doskonale sprawdza się w miejscach wymagających niezawodności, odporności na wilgoć, chemikalia i oleje.
Zastosowania kabla M12 żeńskiego – 7014-13201-2010300
Kabel M12 rekomendowany jest do pracy w środowiskach przemysłowych, na liniach produkcyjnych, w automatyce, urządzeniach spożywczych oraz wszędzie tam, gdzie liczy się odporność na czynniki zewnętrzne i uszczelnienie zgodne z rygorystycznymi normami IP65, IP66K, IP67, IP68, IP69K. Konstrukcja umożliwia bezpieczny transfer sygnałów i zasilania, m.in. do czujników, sterowników PLC, urządzeń pomiarowych oraz aparatury produkcyjnej.
- Automatyka przemysłowa
- Przemysł spożywczy (Food & Beverage)
- Maszyny i linie produkcyjne
- Laboratoria oraz zakłady farmaceutyczne
- Procesy technologiczne wymagające wysokiego poziomu higieny
Najważniejsze cechy i zalety kabla M12 do F&B
- 4 piny (żeńska) – uniwersalne zakończenie do różnorodnych podłączeń sygnałowych lub zasilających.
- Prosty wtyk, ekranowany – zapewnia skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi, co zwiększa niezawodność transmisji.
- Obudowa z tworzywa sztucznego odpornego chemicznie i na oleje – doskonała do zastosowań w środowisku wymagającym częstego mycia, odporna na środki czyszczące.
- Wysoki stopień ochrony IP65...IP69K – szczelność na wodę, pyły oraz wytrzymałość na czyszczenie pod wysokim ciśnieniem.
- Złocone styki – gwarancja niskiej rezystancji oraz długiej trwałości złącza.
- Kablowanie 4 x 0,34 mm² PVC – elastyczne, trwałe przewody zapewniające bezpieczeństwo, łatwość instalacji oraz zgodność z rygorystycznymi normami branżowymi.
- Ekran miedziany (ocynowany), spleciony – zapewnia doskonałą ochronę sygnałów przed zakłóceniami elektromagnetycznymi.
- Certyfikacja cURus oraz zgodność z DIN EN 61076-2-101 (M12) – spełnia międzynarodowe standardy bezpieczeństwa i jakości.
- Bardzo dobra odporność chemiczna, na płomienie oraz oleje – idealny wybór dla aplikacji przemysłowych i spożywczych.
Wytrzymałość i niezawodność w każdych warunkach
Kabel M12 7014-13201-2010300 charakteryzuje się najwyższą klasą trwałości. Stal szlachetna w elemencie blokującym zwiększa trwałość mechaniczną, a elastyczne PVC na płaszczu zewnętrznym zapewnia wytrzymałość na zginanie i uszkodzenia mechaniczne. Zakres temperatur roboczych umożliwia eksploatację w szerokim zakresie aplikacji przemysłowych.
Bezpieczny montaż i uniwersalność zastosowań
Dzięki kluczowi SW14 oraz gwintowi M12 x 1, montaż jest szybki i pewny. Przemyślana konstrukcja oraz mata uszczelniająca zapewniają doskonałe parametry szczelności – nawet w warunkach intensywnego czyszczenia. Produkt wyposażono także w zabezpieczenie przeciwwstrząsowe, co gwarantuje bezproblemową pracę nawet w dynamicznych aplikacjach.
Kabel dostępny jest również w innych długościach na zamówienie, co pozwala na precyzyjne dopasowanie do każdego stanowiska.
