Złącza wtykowe dla przemysłu spożywczego
Żeński kątowe
M12, 4-piny
Kodowanie A
3× LED (PNP)
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

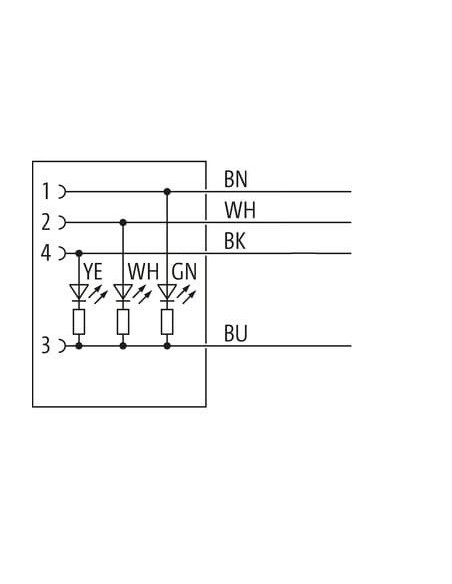

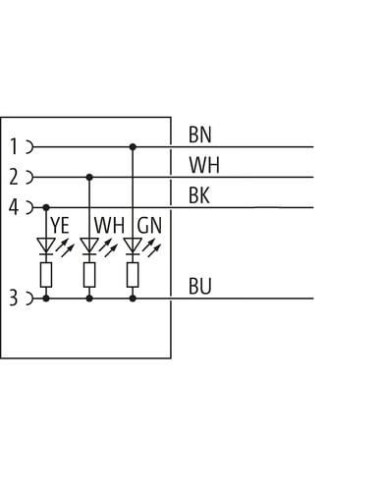

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

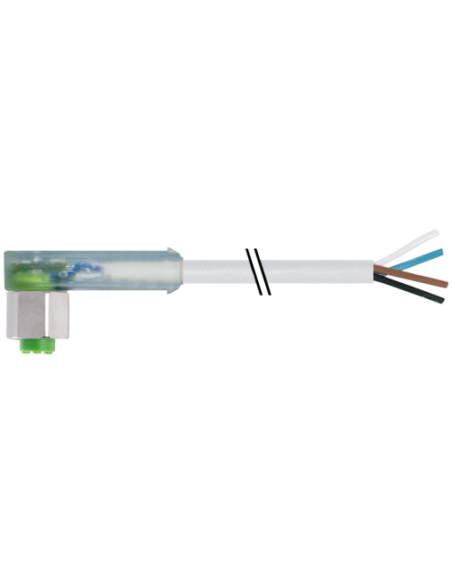

Konektor M12 żeński kątowy z LED i wolnym kablem V4A – trwałość i bezpieczeństwo dla przemysłu spożywczego
Konektor M12 żeński kątowy (kod: 7014-12421-2140300) to rozwiązanie przeznaczone do wymagających aplikacji przemysłowych, szczególnie w sektorze spożywczym i automatyce. Zastosowanie materiałów o wysokiej odporności chemicznej oraz stali szlachetnej 1.4404 (V4A) gwarantuje wieloletnią niezawodność w trudnych warunkach.
Zastosowania – idealny wybór do automatyki i przemysłu spożywczego
Konektor M12 sprawdza się w systemach automatyki, urządzeniach przemysłowych oraz liniach produkcyjnych, gdzie konieczne jest niezawodne, szczelne i łatwe do zainstalowania połączenie przewodów sygnałowych lub zasilających. Specjalna konstrukcja umożliwia zastosowanie w środowiskach narażonych na działanie wilgoci, środków myjących oraz olejów.
- Przemysł spożywczy i napojowy
- Automatyka przemysłowa i robotyka
- Maszyny pakujące, transportujące i sortujące
- Systemy diagnostyczno-kontrolne
- Aplikacje wymagające wysokiego stopnia ochrony IP
Najważniejsze zalety konektora M12 – bezpieczeństwo i trwałość
Konektor wyróżnia się szeregiem zalet, które odpowiadają na współczesne wymagania przemysłu:
- Stopień ochrony IP65, IP66K, IP67, IP68, IP69K – pełna wodoszczelność i ochrona przed pyłem, nawet w cyklach mycia ciśnieniowego.
- M12, 4-piny, kodowanie A – kompatybilność z szeroką gamą urządzeń automatyki.
- Zintegrowane 3 diody LED (biały, zielony, żółty) – ułatwiają szybkie rozpoznanie stanu połączenia i sygnalizację diagnostyczną.
- Odporność na agresywne media – dzięki zastosowaniu materiałów V4A (stal szlachetna) oraz tworzyw o wysokiej odporności na chemikalia i oleje.
- Konstrukcja kątowa – pozwala na montaż w miejscach o ograniczonej przestrzeni.
- Możliwość zamówienia innych długości przewodu na życzenie.
Parametry techniczne zapewniające niezawodność działania konektora kątowego M12
Wysoka jakość wykonania – pozłacane styki zapewniają trwałość połączenia i niską rezystancję styków. Przewód PVC o długości 3 m, czteroprzewodowy, zakończony wolnym końcem, stanowi uniwersalne rozwiązanie do wielu systemów. Wydajne przewodzenie prądu – do 4 A na styk, napięcie robocze 18–30 V DC oraz zgodność z normami cURus i DIN VDE.
Bezpieczeństwo użytkowania – konektor M12 z zabezpieczeniem przeciwwstrząsowym
Zabezpieczenie przeciwwstrząsowe oraz pewny montaż przez wkręcenie zapewniają ciągłość połączenia nawet w środowiskach narażonych na drgania. Uszczelka profilowa dodatkowo chroni przed penetracją wody i zanieczyszczeń.
Przewód elastyczny i odporny na uszkodzenia – specyfikacja kabla
- Izolacja PVC: odporność na oleje, benzynę i płomienie (zgodność z UL 1581, IEC 60332-2-2).
- Przewód bezołowiowy, wolny od kadmu, FCKW i silikonu.
- Promień zgięcia: 5x średnica zewnętrzna (montaż stały), 10x średnica zewnętrzna (instalacja ruchoma).
- Temperatura pracy kabla: od -30°C do +80°C (instalacja stała).
Podsumowanie – konektor M12 kątowy, wolny kabel, LED
Konektor M12 żeński kątowy z wolnym kablem i zintegrowanym wskaźnikiem LED to profesjonalne rozwiązanie dedykowane wszędzie tam, gdzie wymagana jest niezawodność, szybka diagnostyka oraz podwyższona odporność mechaniczna i chemiczna. Produkt z powodzeniem wykorzystywany jest w przemyśle spożywczym, automatyce oraz w maszynach i urządzeniach pracujących w trudnych warunkach środowiskowych.
