Żeński proste

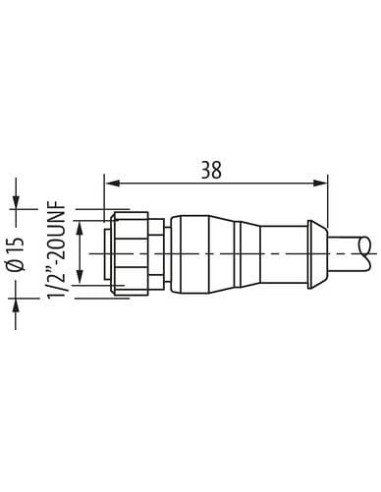

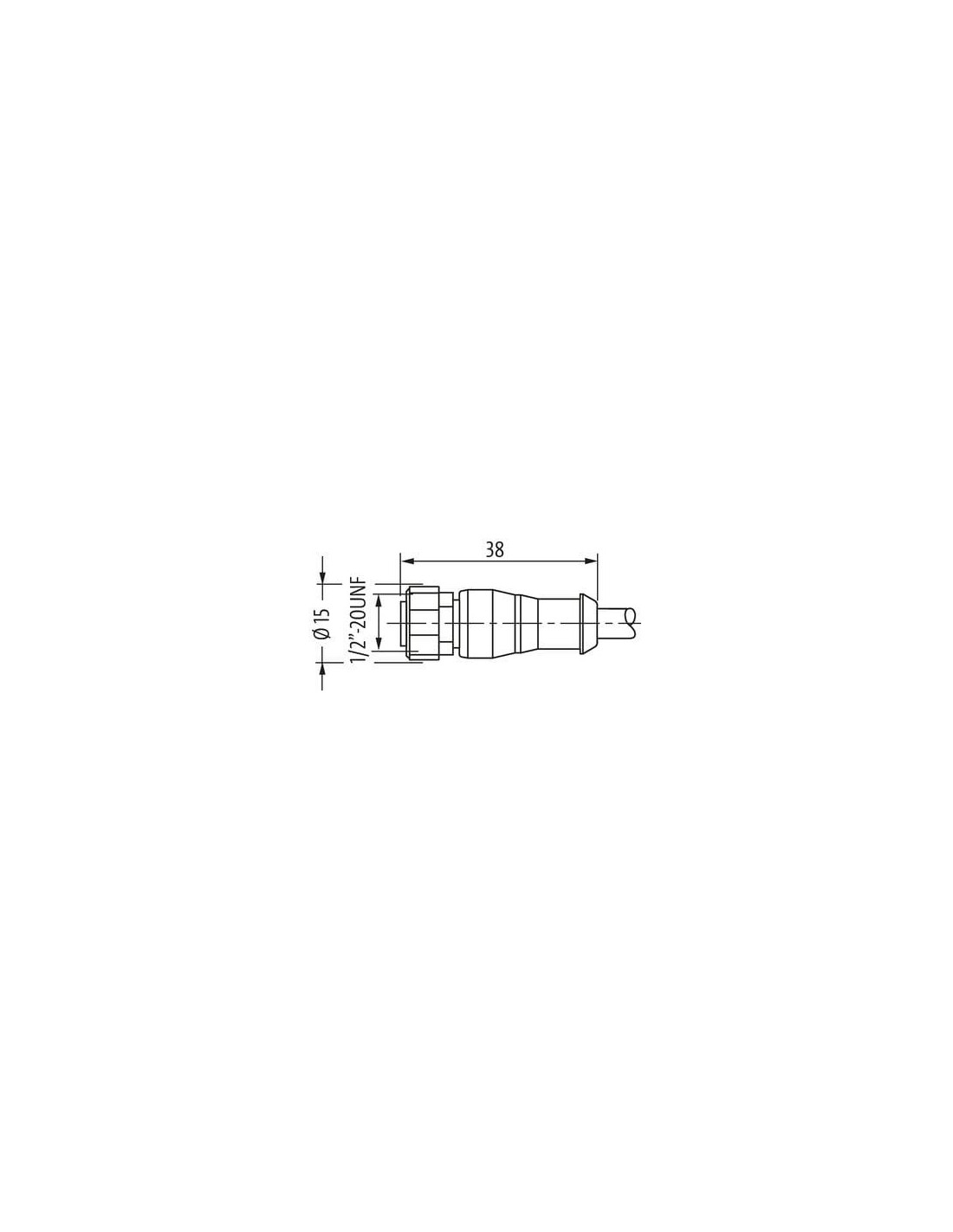

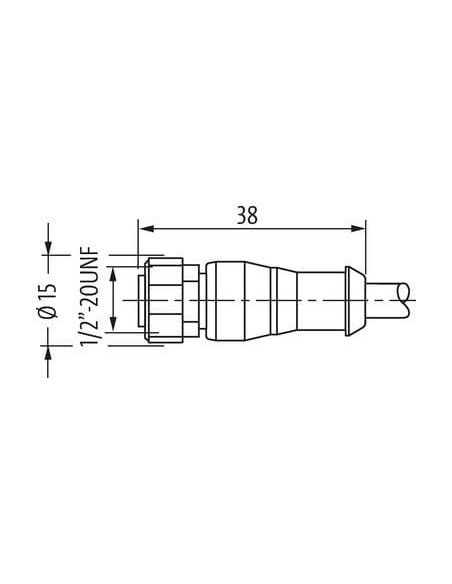

1/2"-20UNF, 3-piny
Kodowanie C
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 1/2" |
| Gwint | 1/2" × 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | C |
| Materiał | PUR |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

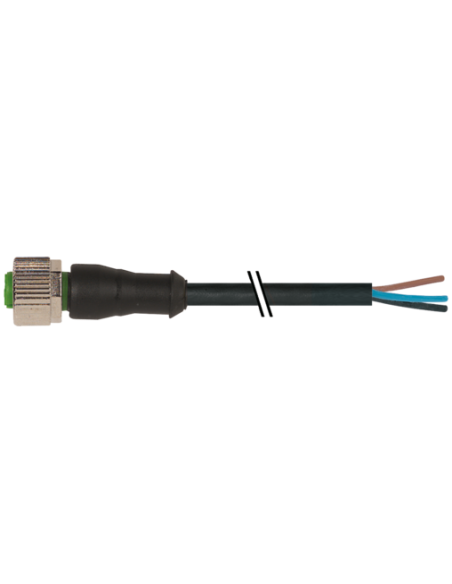

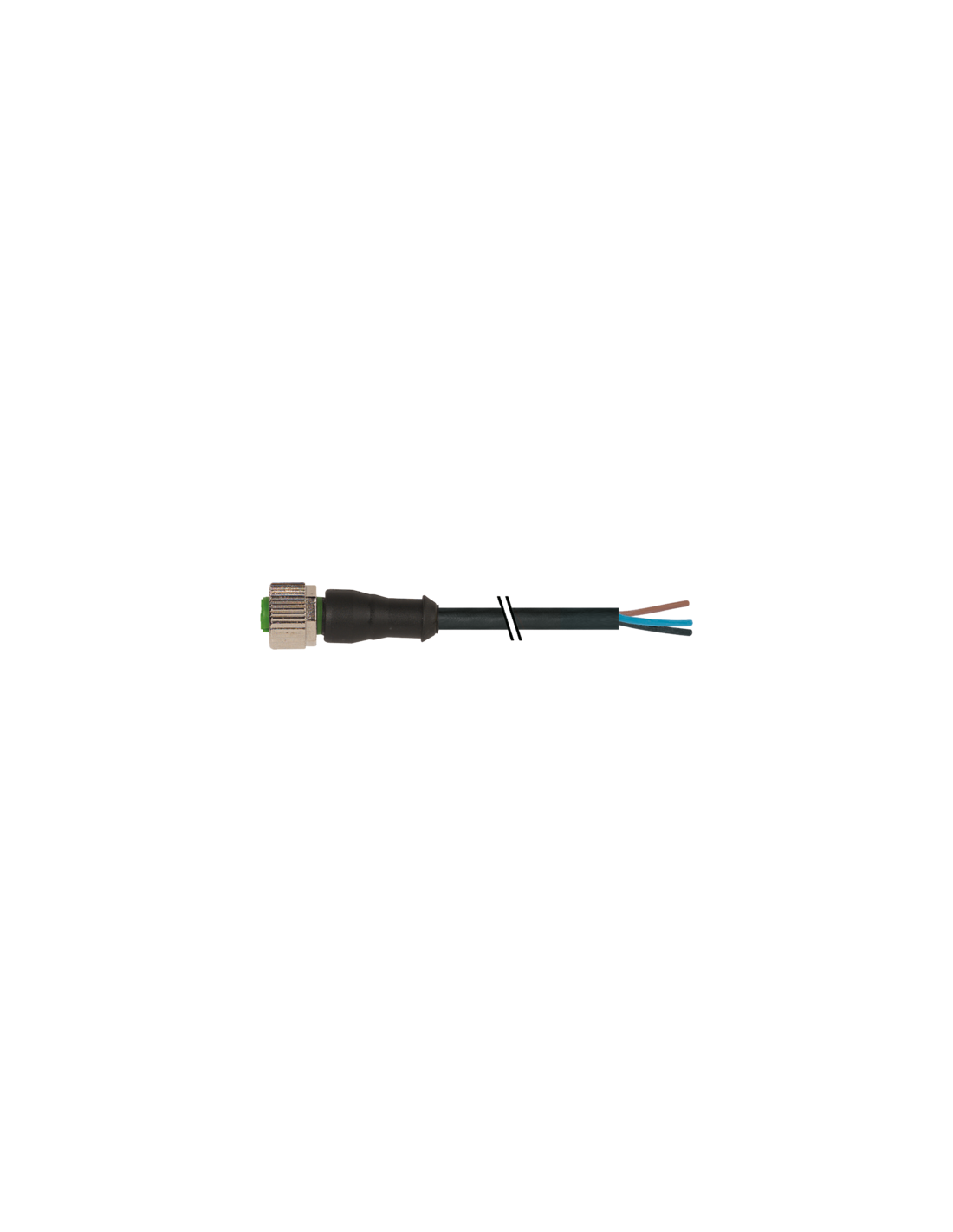

Złącze żeńskie M12 0° z kablem 3-pinowym – profesjonalne rozwiązanie do automatyki i przemysłu
Złącze żeńskie M12 0° z kablem 3-pinowym o długości 10 metrów to niezawodne akcesorium do zastosowań przemysłowych, automatyki oraz obsługi czujników i urządzeń wykonawczych. Wyróżnia się wysoką jakością wykonania oraz odpornością na czynniki zewnętrzne, co czyni je idealnym wyborem dla wymagających aplikacji.
Najważniejsze cechy złącza M12 0° 3p – wytrzymałość i bezpieczeństwo
Solidna konstrukcja oparta jest na wytrzymałej obudowie z tworzywa sztucznego oraz mosiężnych elementach pokrytych niklem, co zapewnia długotrwałą ochronę przed uszkodzeniami mechanicznymi, chemikaliami i olejami. Złącze jest zgodne z normą szczelności IP67, co gwarantuje pełną ochronę przed pyłem i wodą w miejscach połączeń.
- Kodowanie C z podwójnym wpustem – zapobiega błędnemu podłączeniu
- Wytrzymały kabel PUR – charakteryzuje się wysoką odpornością na promieniowanie UV, oleje oraz wiele chemikaliów
- Przeznaczony do pracy w szerokim zakresie temperatur – od -25°C do 85°C (przy stałym montażu kabla: od -40°C)
- Wysoka obciążalność prądowa oraz wytrzymałość mechaniczna przewodu
- Odpowiedni do zabezpieczeń przeciwwstrząsowych
Zastosowanie złącza żeńskiego M12 z kablem 3p – wszechstronność w instalacjach automatyki
Złącze M12 0° 3-pin to niezastąpione rozwiązanie w środowisku automatyki przemysłowej, szczególnie w:
- Podłączaniu czujników, siłowników i urządzeń wykonawczych
- Tworzeniu rozbudowanych instalacji maszyn przemysłowych
- Systemach sterowania w liniach produkcyjnych oraz pakujących
- Instalacjach wymagających niezawodnych i trwałych połączeń elektrycznych
- Pracy w trudnych warunkach – odporność na wilgoć, zapylenie oraz wibracje
Kabel o długości 10 metrów umożliwia elastyczność montażu nawet w najbardziej rozległych i trudno dostępnych miejscach zakładów produkcyjnych.
Kompatybilność i bezpieczeństwo użytkownika

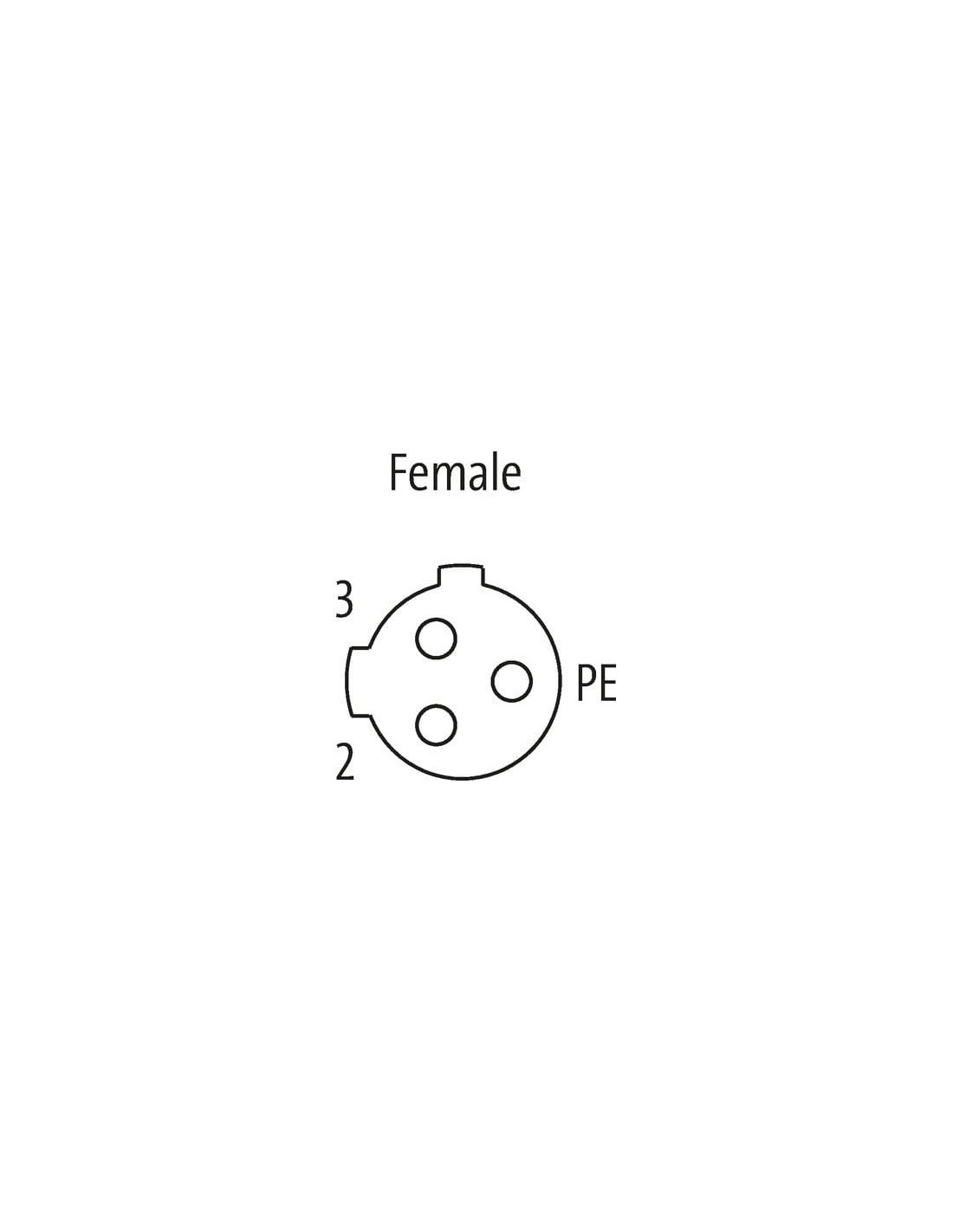

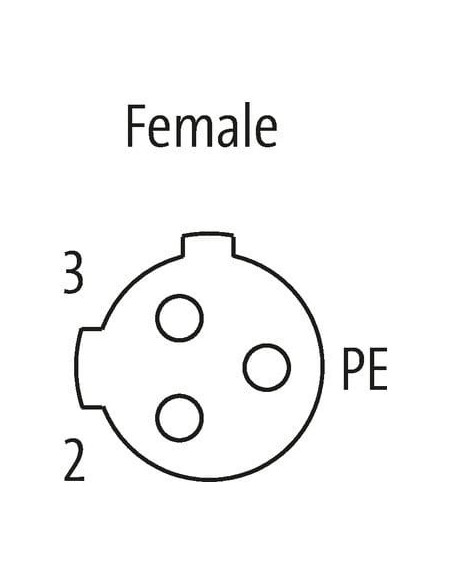

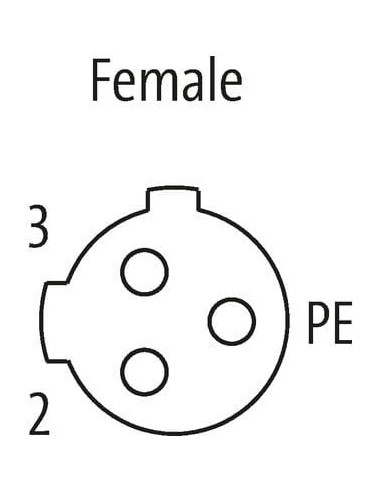

Okablowanie o przekroju 0,75 mm² oraz oznaczeniach kolorystycznych żył (czarny 1, czarny 2, zielono-żółty PE) zapewnia prostą, bezpieczną i czytelną instalację. Produkt został zaprojektowany z myślą o:
- Maksymalnym bezpieczeństwie elektrycznym – wytrzymałość na impulsy napięciowe oraz ochrona przed przegrzaniem
- Wydłużonej żywotności nawet przy wielokrotnych cyklach gięcia i skręcania kabla
- Łatwym podłączeniu do rozdzielnic, puszek i urządzeń końcowych w automatyce
Dlaczego warto wybrać złącze M12 z kablem 3p?
Złącze żeńskie M12 0° z kablem to uniwersalne akcesorium dla profesjonalistów ceniących niezawodność, bezpieczeństwo oraz prostotę montażu w aplikacjach automatyki, robotyki oraz przemysłu spożywczego, farmaceutycznego czy maszynowego. Sprawdza się zarówno w warunkach stacjonarnych, jak i w sytuacjach, w których połączenia są narażone na dynamiczne obciążenia.
Wybierając ten produkt, można być pewnym mocnych połączeń, trwałości oraz odporności na trudne warunki pracy.
